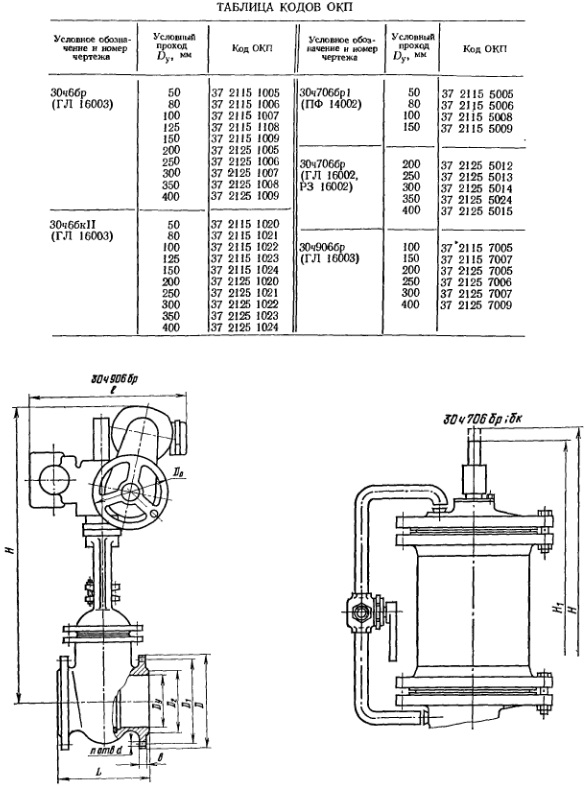

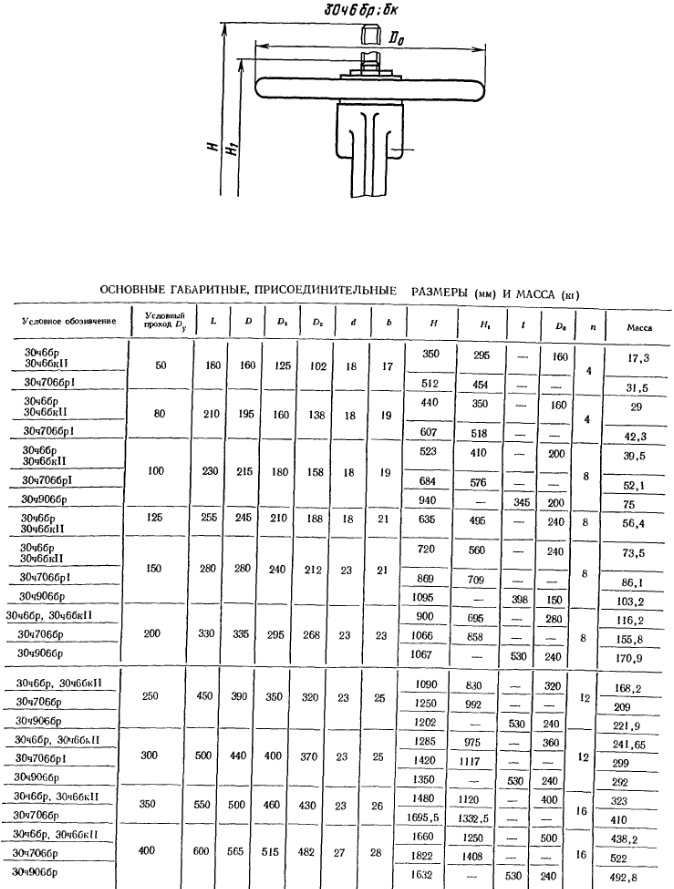

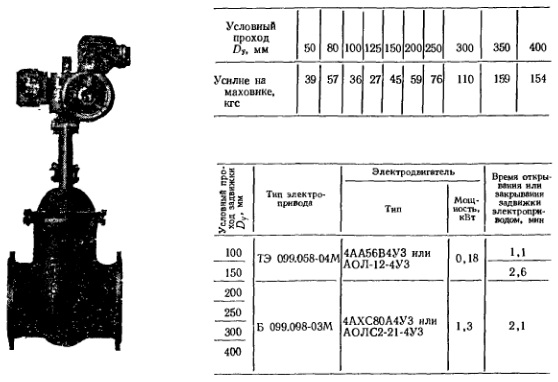

  3. Задвижки параллельные с выдвижным шпинделем фланцевые ЗОчббр ЗОчббкИ 30ч906бр (ГЛ 16003)

Задвижки параллельные с выдвижным шпинделем фланцевые ЗОчббр ЗОчббкИ 30ч906бр (ГЛ 16003)

ПОИСК

Задвижки параллельные с выдвижным шпинделем фланцевые ЗОчббр ЗОчббкИ 30ч906бр (ГЛ 16003) Задвижки параллельные с выдвижным шпинделем фланцевые ЗОчббр ЗОчббкИ 30ч906бр (ГЛ 16003)

30ч706бр1 (ПФ 14002) 30ч706бр (ГЛ 16002, РЗ 16002)

Применяются на трубопроводах для воды рабочей температурой до 40 С (задвижка 30ч706бр) и до 50 С (задвижка 30ч706бр1); нефти и масла рабочей температурой до 90 С (задвижка ЗОчббкИ); воды и пара рабочей температурой до 225 С (задвижки ЗОчббр и ЗОчЭОббр).




Технические требования: по ГОСТ 8437 - 75
Присоединительные фланцы: по ГОСТ 1235 - 67

Затвор состоит: из двух параллельных дисков и расположенного между ними клина
При закрывании диски плотно прилегают: к уплотнитсльным поверхностям корпуса

Уплотнение в затворе: у задвижек ЗОчСбр, 30ч706бр, 30ч706бр1 и ЗОчЭОббр - латунные уплотнительные кольца; у задвижки ЗОчббкИ уплотнительные поверхности выполнены непосредственно на корпусе и дисках
Уплотнение шпинделя: сальниковое

Подтяжка сальника: анкерными болтами (кроме задвижек 30ч706бр и 30ч706бр1).
У задвижек 30ч706бр и 30ч706бр1 шток: в верхней крышке уплотнен резиновым кольцом или манжетой

Герметичность затвора: по 3-му классу ГОСТ 9544 - 75 или по 1-му классу ГОСТ 9544 - 75 ( у задвижки ЗОчббкИ)
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 5 лет
Средний ресурс: не менее 1500 циклов
Наработка на отказ: не менее 350 циклов

Материал основных деталей: корпус, крышка, клин, диски, сальник, маховик, поршень - чугун; шпиндель - сталь 20X13; резьбовая втулка - латунь; набивка - пропитанный асбест (задвижки ЗОчббр, 30ч706бр, 30ч706бр1 и ЗОчЭОббр) или пень-
ка (задвижка ЗОчббкН)
