Задвижка параллельная с выдвижным шпинделем фланцевая 30ч7бк (ГЛ 16003)

ПОИСК

Задвижка параллельная с выдвижным шпинделем фланцевая 30ч7бк (ГЛ 16003) Задвижка параллельная с выдвижным шпинделем фланцевая 30ч7бк (ГЛ 16003)

Применяется на трубопроводах для газа рабочей температурой до 100 С.


Затвор состоит из двух параллельных: дископ и расположенного между ними клина
Уплотнительные поверхности выполнены: непосредственно на корпусе и дисках
Уплотнение шпинделя: сальниковое

Подтяжка сальника:
анкерными болтами
Герметичность затвора: по 1-му классу ГОСТ 9544 - 75

Управление задвижкой:
ручное, маховиком
Максимальное усилие на маховике при открывании задвижки (кгс): 45 (для Dy 200 мм), 30 (для Dy 250 мм); 43 (для Dy 300 мм) и 66 (для Dy 400 мм)

Задвижку устанавливают:
на горизонтальном трубопроводе - маховиком вверх и в положении «на ребро» с горизонтальным расположением шпинделя; на вертикальном трубопроводе - в положении «плашмя» с горизонтальным расположением шпинделя
Задвижка относится к классу: ремонтируемых

Средний срок службы:
не менее 5 лет
Средний ресурс: не менее 1500 циклов
Наработка на отказ: не менее 300 циклов

Материал основных деталей:
корпус, крышка, сальник, диск - чугун; шпиндель - сталь 20X13; прокладка - паронит; набивка - пропитанный асбест

Технические требования:
по ГОСТ 5762 - 74

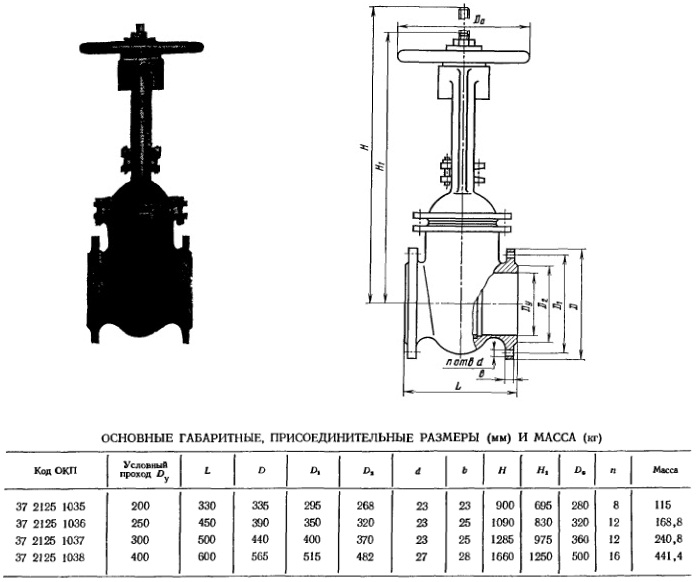

Конструкция: основные параметры и размеры по ГОСТ 8437 - 75. Присоединительные фланцы по ГОСТ 1235 - 67 на Ру 1A0)
