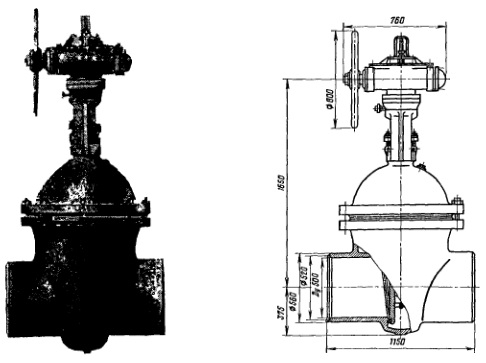

Задвижка клиновая с невыдвижным шпинделем с концами под приварку 30с375нж (ПТ 12004.02) (Dy 500 мм)

ПОИСК

Задвижка клиновая с невыдвижным шпинделем с концами под приварку 30с375нж (ПТ 12004.02) (Dy 500 мм) Задвижка клиновая с невыдвижным шпинделем с концами под приварку 30с375нж (ПТ 12004.02) (Dy 500 мм)

Применяется на трубопроводах для воды, пара, нефти и масла рабочей температурой до 300 С.


Технические требования: по ГОСТ 5762 - 74
Присоединение к трубопроводу: концы под приварку

Затвор:
упругий клин с боковыми направляющими поверхностями
Уплотнительные поверхности корпуса и затвора наплавлены: коррозионностойкой сталью
Уплотнение шпинделя: сальниковое

Подтяжка сальннка:
откидными болтами
Герметичность затвора: по 2-му классу ГОСТ 9544 - 75
Управление задвижкой: ручное, от червячной передачи

Задвижка рассчитана на открывание и закрывание при перепаде давления на затворе не более:
3,5 C5
Для выравнивания давления до и после задвижки она может быть изготовлена: с обводом
Максимальное усилие на маховике при закрывании: 139 кгс

Задвижку устанавливают на горизонтальном трубопроводе вертикально:
редуктором вверх
Изготовление задвижки: по ТУ 26-07-1125 - 77
Задвижка относится к классу: ремонтируемых

Средний срок службы:
не менее 10 лет
Средний ресурс: не менее 2000 циклов (80000 ч)
Наработка на отказ: не менее 300 циклов (8000 ч)

Материал основных деталей:
корпус, крышка, клин, сальник - сталь; шпиндель - сталь 20X13 набивка пропитанный асбест АПВ
Масса задвижки: 1885 к
