Задвижки клиновые с выдвижным шпинделем 30с76нжМ (ГЛ 11005М) 30с76нж1М (ГЛ 11005М.03) 30с76нж (ПТ 11084)

ПОИСК

Задвижки клиновые с выдвижным шпинделем 30с76нжМ (ГЛ 11005М) 30с76нж1М (ГЛ 11005М.03) 30с76нж (ПТ 11084) Задвижки клиновые с выдвижным шпинделем 30с76нжМ (ГЛ 11005М) 30с76нж1М (ГЛ 11005М.03) 30с76нж (ПТ 11084)

30с576нж (МА 11057.06 и МА 11015) 30с976нж (ПТ 11085, МА 11057 и МА 11015.06)

Применяются на трубопроводах для воды, пара, нефти н масла рабочей температурой до 300 С (задвижки 30с76нжМ, черт ГЛ. 11005М, 30с76нж1М, черт. ГЛ. 11005М.03, 30с76нж, черт. ПТ 11084, 30с57бнж, черт. МА 11015 н 30с976нж, черт.
ПТ 11085 и МА 11015.06); для воды и пара рабочей температура до 425 С (задвижки 30с576нж, черт. МА 11057.06 и 30с976нж, черт. МА 11057). Температура окружающей среды от -40 до +40 С. Относительная влажностьдо 95%при температуре 35 С.




Технические требования по: ГОСТ 5762 - 74 и ГОСТ 10926 - 75 (для задвижек черт. ГЛ 11005М, ГЛ 11005М.03, МА 11057, МА 11057.06, МА 11015 и МА 11015.06).

Максимальное усилие на маховике при закрывании задвижек (кгс): с ручным управлением — 68 (для £>у 50 мм), 78 (для Dy 80 мм), 60 (для у 100 мм), 105 (для Dy 150 мм) и 160 (для Dy 200, 250/200 и 250 мм); с ручной конической передачей — 86 (для Dy 300 и 400/300 мм).

Усилие на маховике ручного дублера задвижек с электроприводом (кгс) : 17,5 (для Dy 200 и 250/200 мм), 52 (для Dy 300 мм) и 24 (для DY 400/300 мм).

Присоединительные фланцы: по ГОСТ 12822 - 67
Задвижку 30с76нж1М: (черт. ГЛ 11005М.03), Dy 50, 80, 100 и 150 мм изготовляют с концами под приварку
Затвор: сплошной клин с боковыми направляющими поверхностями коррозионностойкон сталью

Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами
Верхнее уплотнение задвижек обеспечивает разгрузку сальника: при открытом затворе

Герметичность затвора: по 2-му классу ГОСТ 9544 - 75

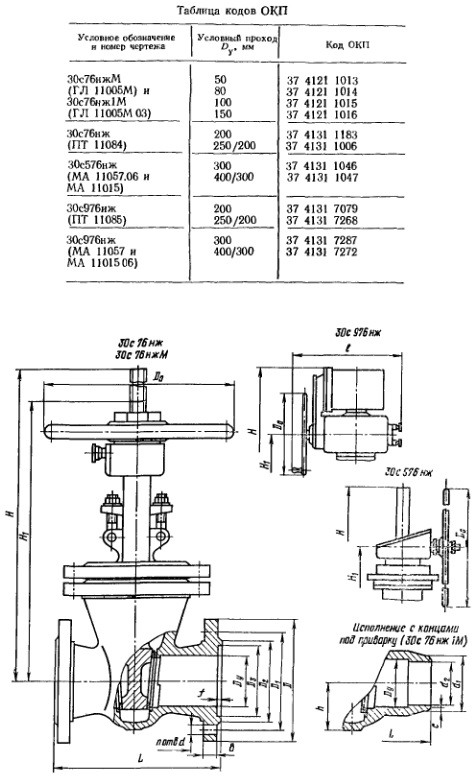

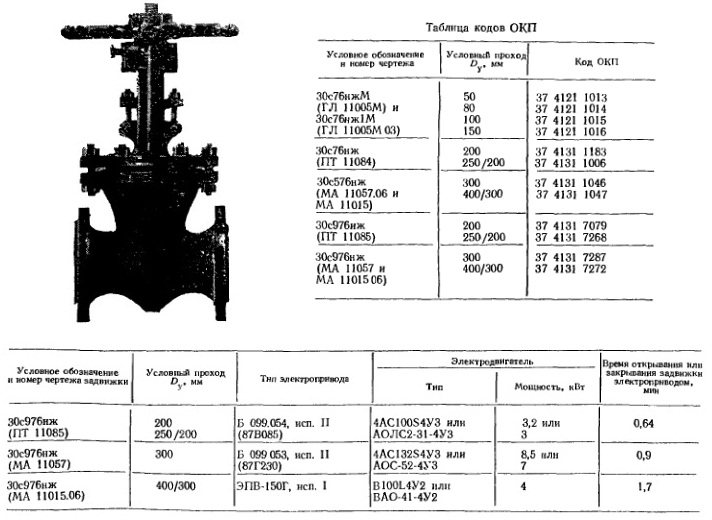

Управление задвижками: ручное, маховиком C0с76нжМ, 30с76нж1М и 30с76нж), от ручной конической передачи C0с576нж) или от электропривода C0с97бнж) (см. таблицу)

Задвижки устанавливают на трубопроводе: в любом рабочем положении, кроме положения маховиком или электроприводом вниз

При установке задвижки в наклонном или горизонтальном положении: должна быть предусмотрена опора под электропривод

Изготовление и поставка задвижек: 30с576нж (черт. МА 11057.06 и МА 11015) и 30с976нж (черт. МА 11057 и МА 11015.06) - по ТУ 26-07-1169 - 77, задвижек 30с76нж (черт. ПТ 11084) и 30с976нж (черт. ПТ 11085) - по ТУ 26-07-1125 - 77.

Задвижки относятся к классу: ремонтируемых

Материал основных деталей: корпус, крышка, БрАЖМц 10-3-1,5 (для задвижек 30с57бнж, черт,
клин - сталь; шпиндель - сталь 20X13; резьбовая МА 11015 и 30с976нж, черт. МА 11057); маховик - втулка - латунь ЛС59-1Л (для задвижек 30с76нжМ, чугун; прокладка - паронит ПОН; набивка -30с76нж1М, 30с76нж и 30с976нж), бронза бест
