Арматура для технологических линий Кран шаровый АТС-КШ

ПОИСК

Арматура для технологических линий Кран шаровый АТС-КШ Арматура для технологических линий Кран шаровый АТС-КШ

Назначение:
Кран шаровый АТС-КШ предназначен для установки в качестве запорного устройства на трубопроводах с газообразными и жидкими средами.

Показатели надёжности

Условия эксплуатации

Рабочая среда

Нефтегазовая смесь, вода пресная, газ сырой,газ сухой

Температур рабочей среды  ºС

до +120 ºС.

Климатическое исполнение

У ;  ХЛ по ГОСТ 15150-69
(в зависимости от материала корпусных деталей)

Температура окружающей среды  ºС

У

ХЛ

от минус 40ºС до плюс 60ºС

от минус 60ºС д плюс 60ºС

Направление подачи рабочей среды

любое

Установочное положение

Любое

Присоединение к трубопроводу

муфтовое резьбовое
(внутренняя или наружная),
с  бобышкой  под приарку, фланцевое, фланцевое с КОФ


Технические характеристики

Давление номинальное PN МПа

1,6; 2,5; 4,0; 6,3; 10,0; 16,0;
20,0; 25,0; 35,0.

Герметичность затвора

По кассу «А» ГОСТ 9544

Нормальное положение затвора

Полностью «открыто»
или полностью «закрыто»

Тип привода

Ручной


Материалы основных деталей


АТС-КШ исп. У

АТС-К исп. ХЛ

Материал корпусных деталей

Сталь 20

Сталь 09Г2С

Материал штока

20Х13

Материал золотника

20Х13 с термообработкой или 95Х18

Материал седла

полиамид

Материал сальникового уплотнения


Показатели надёжности

Средний срок службы, лет, не менее

10

Полный средний ресурс циклов

5000

Гарантийная наработка циклов, не менее

1500

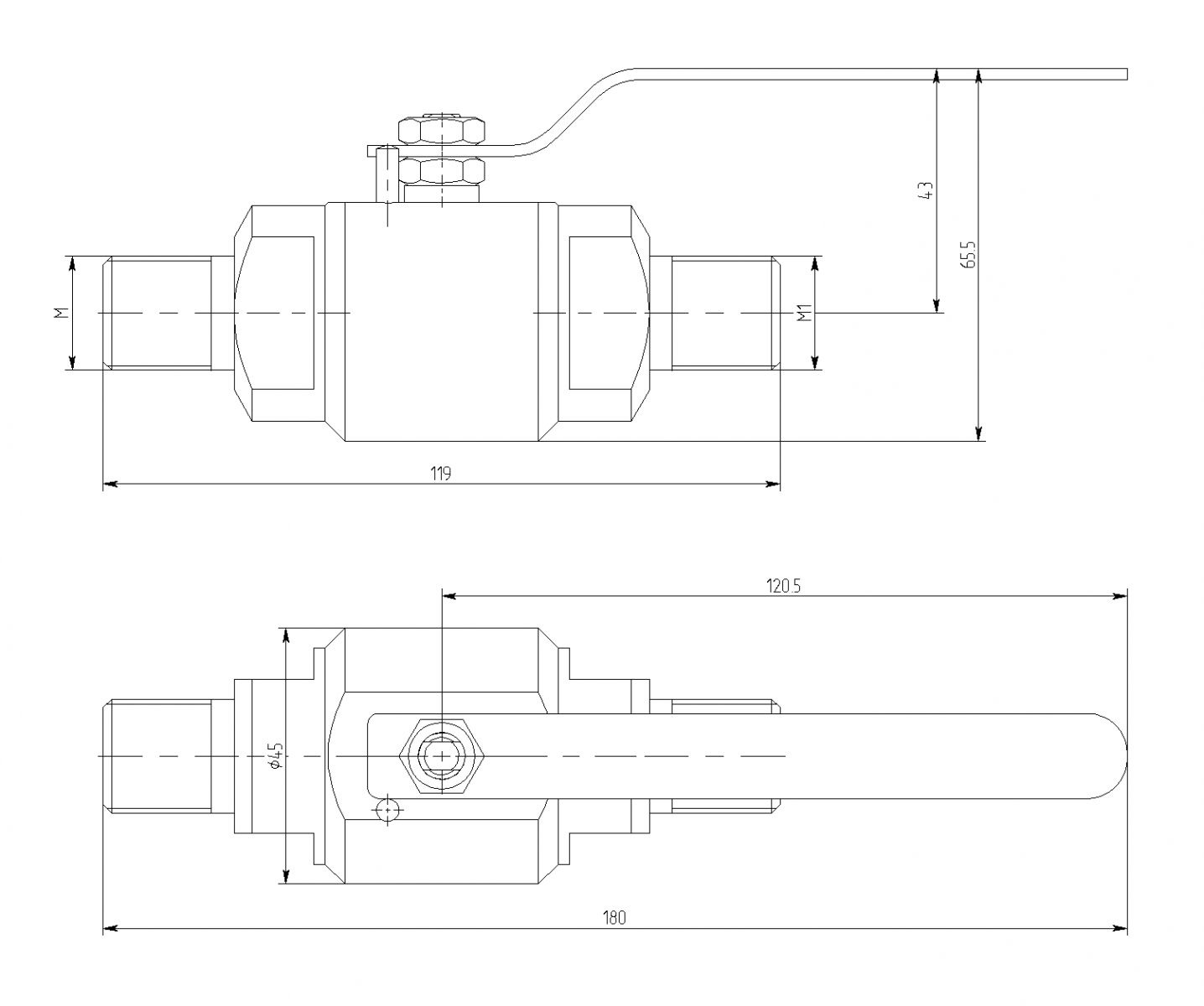

Эскиз крана шарового КШМ



Эскиз крана шарового КШМ
