  3. Арматура для технологических линий Блок разделителя сред АТС-БС-5-350

Арматура для технологических линий Блок разделителя сред АТС-БС-5-350

ПОИСК

Арматура для технологических линий Блок разделителя сред АТС-БС-5-350 Арматура для технологических линий Блок разделителя сред АТС-БС-5-350

Назначение:
АТС-БС-5-350 предназначен для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее рабочей среды и твердых частиц.

Условия эксплуатации1. Блок разделителя сред  АТС-БС-5-350  работает  от 0,01 МПа до 35,0 МПа.
2. Емкость заливаемой среды увеличена, что дает возможность использовать  АТС-БС-5-350  на  большие манометры.
3. У блока разделителя сред имеется спускной клапан, выполняющий дренажные функции и позволяющий промывать мембрану от солевых, грязевых , иловых отложений.

АТС-БС-5-350 предназначен для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее рабочей среды и взвешенных твердых частиц. Соединение блока разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав. АТС-БС-5-350 применяется совместно с запорным устройством. Раздельная конструкция запорного устройства и блока разделителя сред упрощает и удешевляет их замену. Использование блока  дает возможность производить необходимую работу, используя один блок с измерительным прибором, в разных точках.

Условия эксплуатации

Рабочая среда

газ, нефть, газоконденсат, нефтепродукты.

Температура рабочей среды  ºС

до 120 ºС.

Климатическое исполнение

ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей)

Температура окружающей среды  ºС



ХЛ

от минус 60ºС до плюс 60ºС

Присоединение к трубопроводу

Под приварку встык, муфтовое резьбовое

Материалы основных деталей

Материал корпуса

Сталь 09Г2С

Материал уплотнительного кольца

Полиамид ПА-6

Материал диафрагмы



Резина ИРП-1376

Технические характеристики

Давление номинальное PN МПа

от 0,1 до 35,0

Герметичность затвора

По классу «А» ГОСТ 9544

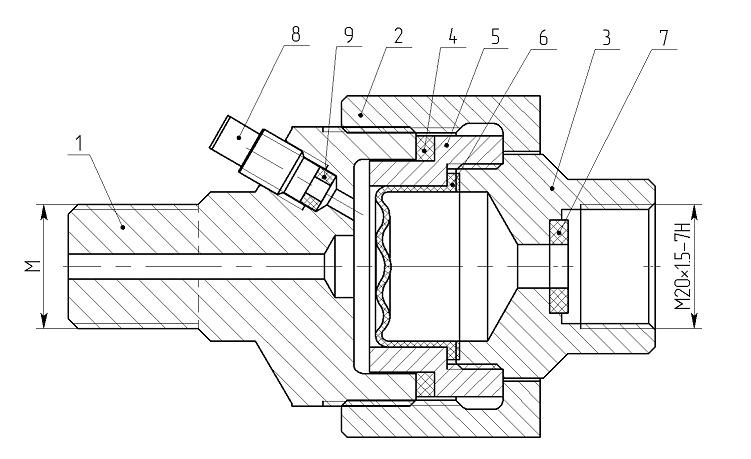

Условия эксплуатации

1-корпус
2-гайка накидная
3-штуцер наружный, 4-прокладка
5-штуцер внутренний
6-манжета
7-кольцо уплотнительное,
8-спускник, 9-кольцо спускника.
