Клапан регулирующий разгруженный DN 100, 175, 225, 250 серии 1416

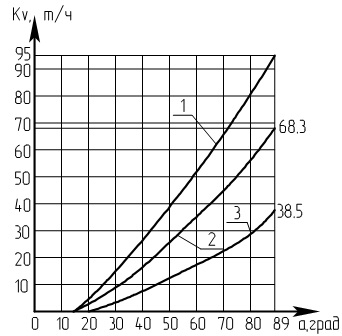

Пропускная способность клапана регулирующего DN 100 серии 1416:
1 — основное исполнение; 2 — исполнение 01, 3 — исполнение 02

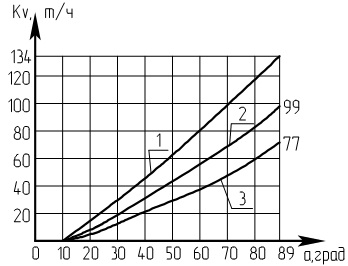

Пропускная способность клапана регулирующего DN 175 серии 1416:
1 — основное исполнение, 2 — исполнение 01. 3 — исполнение 02.

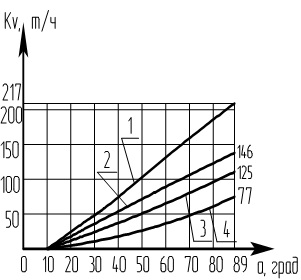

Пропускные способности клапана регулирующего
DN 225 серии 1416:
1 — основное исполнение. 2 — исполнение 01. 3 — исполнение 02; 4 — исполнение 03
Пропускные способности клапанов регулирующих
DN 250 серии 1416:
1 — основное исполнение, 2— исполнение 01. 3 —-исполнение 02
Техническая характеристика и размеры регулирующих клапанов DN 100, 175, 225, 250
Обозначение изделия | DN | Класс | Рабочие пара-метры среды | Макси- мальный перепад давления. МПа | Макси- мальная пропускная способность, т/ч | Размеры, мм | Масса, кг | |||||
Дав- ление. МПа | Темпе- ратура, °С | L | A | Н | d | D | ||||||
1416-100-Р | 100 | 1500 | 23,5 | 250 | 17,6 | 95 | 400 | 125 | 780 | 109 | 146 | 183 |
1416-100-Р-01 | 100 | 1500 | 23.5 | 250 | 17,6 | 68,3 | 400 | 125 | 780 | 109 | 146 | 183 |
1416-100-Р-02 | 100 | 1500 | 23.5 | 250 | 17,6 | 38,5 | 400 | 125 | 780 | 109 | 146 | 183 |
1416-175-Р | 175 | 1500 | 23.5 | 250 | 17,6 | 134 | 650 | 185 | 1051 | 182 | 230 | 615 |
1416-175-Р-01 | 175 | 1500 | 23.5 | 250 | 17,6 | 99 | 650 | 185 | 1051 | 182 | 230 | 618 |
1416-175-Р-02 | 175 | 1500 | 23.5 | 250 | 17,6 | 77 | 650 | 185 | 1051 | 182 | 230 | 617 |
1416-225-Р | 225 | 1500 | 23.5 | 250 | 17,6 | 217 | 750 | 210 | 1046 | 234 | 290 | 803 |
1416-225-Р-01 | 225 | 1500 | 23.5 | 250 | 17,6 | 146 | 750 | 210 | 1046 | 234 | 290 | 806 |
1416-225-Р-02 | 225 | 1500 | 23.5 | 250 | 17,6 | 125 | 750 | 210 | 1046 | 234 | 290 | 806 |
1416-225-Р-03 | 225 | 1500 | 23.5 | 250 | 17,6 | 77 | 750 | 210 | 1046 | 234 | 290 | 806 |
1416-250-Р | 250 | 1500 | 23.5 | 250 | 17,6 | 233 | 900 | 220 | 1186 | 279 | 335 | 1050 |
1416-250-Р-01 | 250 | 1500 | 23.5 | 250 | 17,6 | 167 | 900 | 220 | 1186 | 279 | 335 | 1050 |
1416-250-Р-02 | 250 | 1500 | 23.5 | 250 | 17,6 | 146 | 900 | 220 | 1186 | 279 | 335 | 1050 |
1416-225-Э | 225 | 1500 | 23,5 | 250 | 17,6 | 217 | 750 | 210 | - | 234 | 290 | 950 |
1416-225-Э-01 | 225 | 1500 | 23,5 | 250 | 17,6 | 145 | 750 | 210 | - | 234 | 290 | 950 |
1416-225-Э-02 | 225 | 1500 | 23,5 | 250 | 17,6 | 125 | 750 | 210 | - | 234 | 290 | 950 |
1416-225-Э-03 | 225 | 1500 | 23,5 | 250 | 17,6 | 77 | 750 | 210 | - | 234 | 290 | 950 |
