Задвижки черт. 30с64нж, стальные литые клиновые PN 2,5 МПа

ПОИСК

Задвижки черт. 30с64нж, стальные литые клиновые PN 2,5 МПа Задвижки стальные литые клиновые PN 2,5 МПа

Задвижки стальные литые клиновые PN 2,5 МПаЗадвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца

Показатели назначения 30с64нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: -40°С

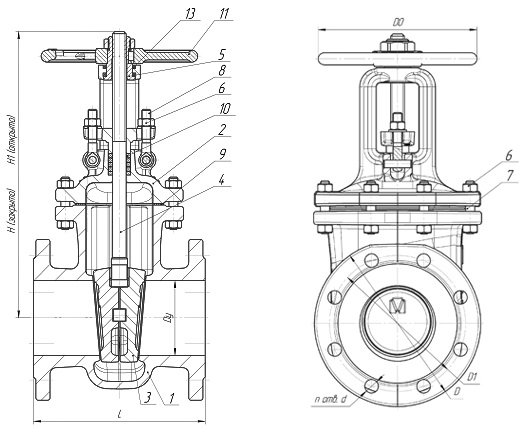

Материальное исполнение 30с64нж


01. Корпус: сталь 25Л, 35Л
02. Крышка: сталь 25Л, 35Л
03. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
04. Шпиндель: 20Х13
05. Гайка шпинделя: сталь 35, 40Х
06. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
07. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
08. Болт откидной: сталь 35
09. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника    АГИ, ТРГ
11. Маховик: сталь25Л
14. Наплавка на кольце в корпусе: 07Х25Н13
15. Наплавка на клине: 13Х25Т

Задвижки стальные литые клиновые PN 2,5 МПа

Габаритные размеры 30с64нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H, мм

H1, мм

DO

Масса, кг

50

180

160

125

4

18

290

355

160

17

80

210

195

160

8

18

360

425

160

29

100

230

230

190

8

22

390

490

210

41

150

403

300

250

8

26

600

755

320

99

200

419

360

310

12

26

760

965

320

156

250

457

425

370

12

30

855

1120

400

260

300

500

485

430

16

30

1000

1310

460

355
