Задвижки черт. 30с41нж, стальные литые клиновые PN 1,6 МПа

ПОИСК

Задвижки черт. 30с41нж, стальные литые клиновые PN 1,6 МПа Задвижки стальные литые клиновые PN 1,6 МПа

Задвижки стальные литые клиновые PN 1,6 МПаСтальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 30с41нж


Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от −40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: −40°С

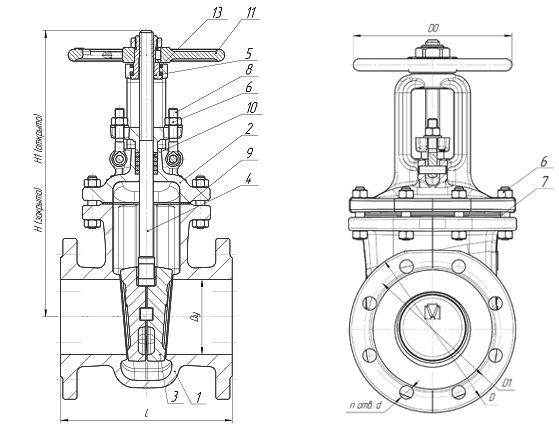

Материальное исполнение 30с41нж

01. Корпус: сталь 25Л, 35Л
02. Крышка: сталь 25Л, 35Л
03. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
04. Шпиндель: 20Х13
05. Гайка шпинделя: сталь 35, 40Х
06. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
07. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
08. Болт откидной: сталь 35
09. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника: АГИ, ТРГ
11. Маховик: сталь25Л
12. Наплавка на кольце в корпусе: 07Х25Н13
13. Наплавка на клине: 13Х25Т

Задвижки стальные литые клиновые PN 1,6 МПа

Габаритные размеры 30с41нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H, мм

H1, мм

DO

Масса, кг

50

180

160

125

4

18

290

355

160

17

80

210

195

160

8/4

18

360

425

160

29

100

230

215

180

8

18

390

490

210

39

125

255

245

210

8

18

470

600

210

61

150

280

280

240

8

22

565

715

320

83

200

330

335

295

12

22

695

900

320

124

250

450

405

355

12

26

855

1120

400

242

300

500

460

410

12

26

1000

1310

460

315

350

550

520

470

16

26

1220

1570

460

465

400

600

580

525

16

30

1440

1850

502

640
