Затворы обратные поворотные ЕУРИ 494464.006, ЕУРИ 494464.006-01 ТУ У 00218271.003-99

ПОИСК

Затворы обратные поворотные ЕУРИ 494464.006, ЕУРИ 494464.006-01 ТУ У 00218271.003-99 Затворы обратные поворотные ЕУРИ 494464.006, ЕУРИ 494464.006-01 ТУ У 00218271.003-99

ОПИСАНИЕ:

Затворы относятся ко 2 классу безопасности по ОПБ, группе В по "Правилам АЭУ". По назначению и характеру выполняемых функций, согласно ОПБ, затворы могут быть использованы как элементы систем нормальной эксплуатации - Н, защитных - З и обеспечивающих - О.
Затворы работают в нормальном режиме при скорости среды в трубопроводе до 7,5 м/с в течение 1000 часов за срок службы. Для арматуры систем САОЗ и САОР в аварийном режиме допускается кратковременное повышение скорости среды до 25 м/с в течение 10 часов в год. Направление подачи среды в соответствии с указанием стрелки на корпусе. Затворы закрываются при прекращении движения среды и открываются при перепаде давления на запорном органе не более 0,03 МПа. Конструкция затворов обеспечивает герметичность по отношению к внешней среде.
Затворы снабжены устройством для дистанционного контроля при открытом и закрытом положении захлопки.
Затвор DN 300 оборудован блоком зажимов контактных, обеспечивающим единый ввод для цепей сигнализации крайних положений захлопки.

Затворы обратные поворотные ЕУРИ 494464.006, ЕУРИ 494464.006-01 ТУ У 00218271.003-99


НАЗНАЧЕНИЕ:

Затворы предназначены для обеспечения автоматической аварийной подпитки систем при падении давления в специальных контурах атомных электростанций (АЭС) с водо-водяными энергетическими реакторами (ВВЭР) или отключения систем.

Затворы обратные поворотные ЕУРИ 494464.006, ЕУРИ 494464.006-01 ТУ У 00218271.003-99


МОНТАЖ:

Присоединение затворов к трубопроводам производится сваркой. На горизонтальном трубопроводе затворы устанавливаются с уклоном не более 0,004 так, чтобы ось и вал захлопки были параллельны горизонтальной плоскости и находились выше оси трубопровода.
На вертикальных трубопроводах затворы устанавливаются входным патрубком вниз.

Обозначение

Ном. внутр. диаметр, DN (мм)

Номинальное давление, PN (МПа)

Темп. рабочей среды, оС не более

Рабочая среда

Материал корпуса

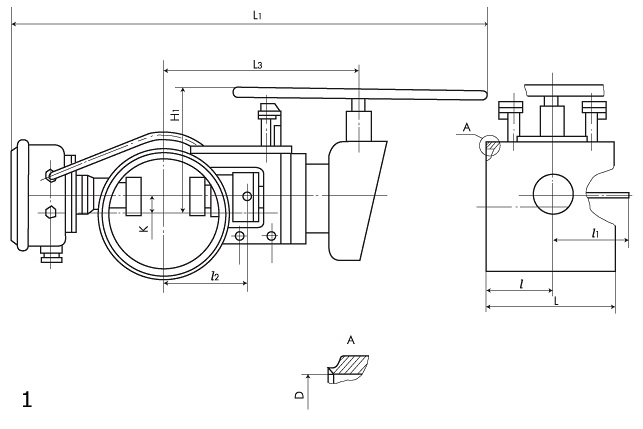

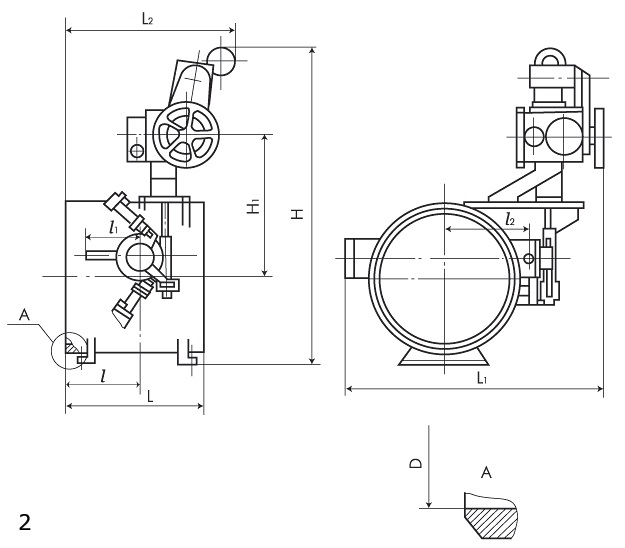

Рис. №





ЕУРИ 494464.006

300

2,5

60

Теплоноситель 1 контура

Сталь 08Х18Н10Т

1



-01

600

2
