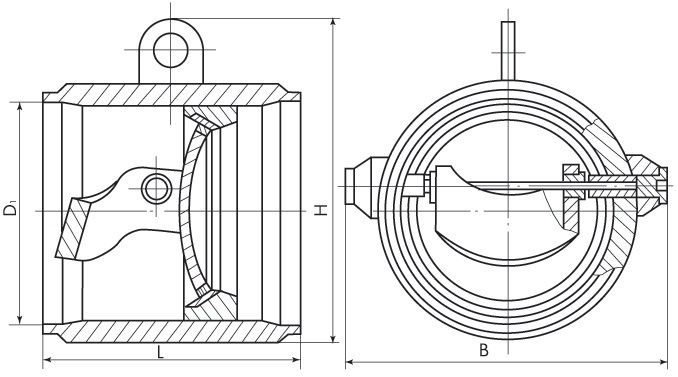

Затворы обратные поворотные ИА 44077-200М, ИА 44077-300М, ИА 44077-400М, ИА 44077-600М, ИА 44082-300М ТУ У 00218271.006-99

ПОИСК

Затворы обратные поворотные ИА 44077-200М, ИА 44077-300М, ИА 44077-400М, ИА 44077-600М, ИА 44082-300М ТУ У 00218271.006-99 Затворы обратные поворотные ИА 44077-200М, ИА 44077-300М, ИА 44077-400М, ИА 44077-600М, ИА 44082-300М ТУ У 00218271.006-99

ОПИСАНИЕ:

Затворы относятся ко 2 классу безопасности по ОПБ, группе В по "Правилам АЭУ". По назначению и характеру выполняемых функций, согласно ОПБ, затворы могут быть использованы как элементы систем ормальной эксплуатации - Н, Защитных - З и обеспечивающих - О.
Затворы работают в нормальном режиме при скорости среды в трубопроводе до 5 м/с в течение 1000 часов за срок службы. Для арматуры систем САОЗ и САОР в аварийном режиме допускается кратковременное повышение скорости среды до 25 м/с в течение 10 часов в год. Направление подачи среды в соответствии с указанием стрелки на корпусе. Затворы закрываются при прекращении движения среды и открываются при перепаде давления на запорном органе не более 0,03 МПа. Конструкция затворов обеспечивает герметичность по отношению к внешней среде.

Затворы обратные поворотные ИА 44077-200М, ИА 44077-300М, ИА 44077-400М, ИА 44077-600М, ИА 44082-300М ТУ У 00218271.006-99


НАЗНАЧЕНИЕ:

Затворы обратные поворотные предназначены для установки на трубопроводах атомных электростанций (АЭС) с водо-водяными энергетическими реакторами (ВВЭР) или реакторами большой мощности канальными (РБМК) с целью предотвращения обратного потока рабочей среды.

МОНТАЖ:

Присоединение затворов к трубопроводам производится сваркой. На горизонтальном трубопроводе затворы устанавливаются с уклоном не более 0,004 так, чтобы ось захлопки была параллельна горизонтальной плоскости и находилась выше оси трубопровода. На вертикальных трубопроводах затворы устанавливаются входным патрубком вниз.

Обозначение исполнения

Ном. внутр. диаметр, DN (мм)

Номинальное давление, PN (МПа)

Температура рабочей среды, °С не более

Рабочая среда

Материал корпуса





ИА 44077-200М

200

2,5

250

Вода контура многократной принудительной циркуляции, пар, конденсат. * Раствор борной кислоты (бор 16 г/л).

08Х18Н10Т



-01



-02

4



-03

2,5

Сталь 20



-04

4



ИА 44077-300М

300

08Х18Н10Т



-01

2,5

Сталь 20



ИА 44077-400М

400

08Х18Н10Т



-01

Сталь 20



ИА 44077-600М

600

08Х18Н10Т



-01



-02

4

Сталь 20



-03



ИА 44082-300М

300

10

300

08Х18Н10Т
