Подбор арматуры для регулирования расхода

Добрый день!
Подскажите, пожалуйста, какую арматуру можно применить для решения следующей задачи.

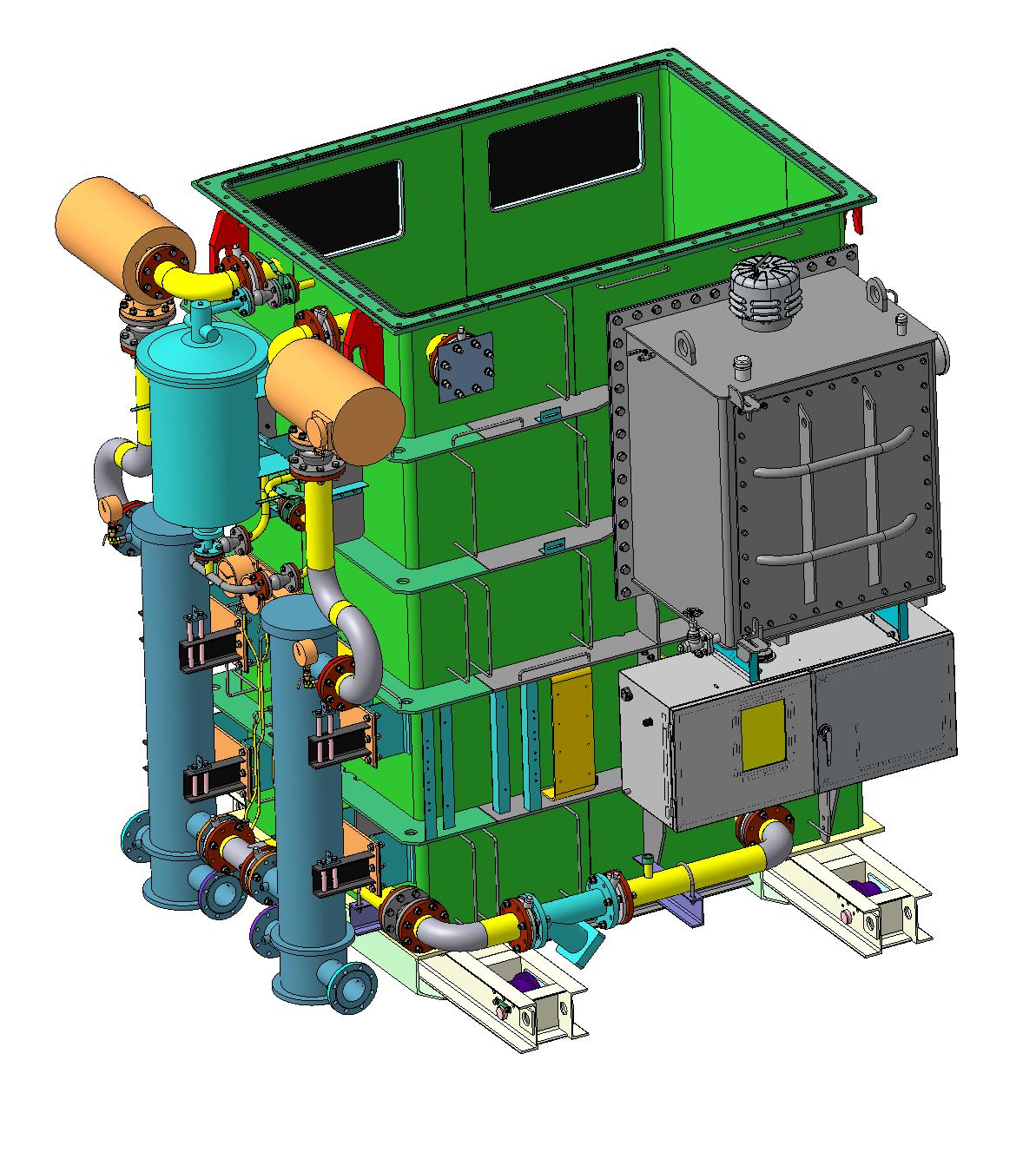

Требуется отрегулировать расход в масла в системе охлаждения трансформатора (см. рисунок), чтобы выйти на рабочую точку насоса. В систему устанавливается расходомер и какая-либо регулирующая арматура, чтобы провести эксперимент и посмотреть, что происходит в расходом и давлением в системе и сходятся ли полученные значения с теорией. В дальнейшем в систему просто поставим дроссельную шайбу, но пока нужно подобрать арматуру, которая позволила бы:
1. Плавно отрегулировать расход от максимума до 0.
2. Имела бы небольшую строительную длину.
3. Имела бы ручной привод.


Среда: трансформаторное масло ВГ ТУ 38.401-58-177-96.
http://www.lukoil-masla.ru/products/spe ... ils/00041/
Температура: +10…+40 град. С.
Давление в системе: не выше 2,5 кгс/ кв. см.
Диаметр трубопровода DN100 (все фланцы DN100, PN10).

Пойдет ли здесь какой-либо дисковый затвор?

npkem
Если перепад на клапане небольшой, то возьмите межфланцевый регулирующий дисковый затвор.

npkem
Верные у Вас сомнения.
Для точного подбора регулирующий арматуры нужны ответы на следующие вопросы:
1. Расход (мин./норм./макс.)
2. Р1 (мин./норм./макс.)
3. Р2 (мин./норм./макс.)

npkem
Понятно, тогда вам нужен автоматический регулятор давления "до себя".

npkem
Тогда Вам подойдет автоматический регулятор давления "после себя". Настраиваете его на давление, которое Вам надо получить за ним, 2 кгс/см2. Он снижает расход и тем самым увеличивает давления после себя, и поддерживает на настроенном уровне.
Если все таки хотите регулирующий клапан, тогда берите обычный ручной вентиль с золотником, в виде конуса. Но для расчета его Kv надо знать давление за клапаном Р2.
Kv = Q*(p/(1000*dP)^1/2
Q - расход
p - плотность
dP - перепад давления на клапане

15ч14п ду100 фланцы у ру16 и ру10 совпадают
