ПКТБА-ТОМ Технологическая оснастка для токарной (лезвийной) обработки трубопроводной арматуры ПКТБА-ТОМ Технологическая оснастка для токарной (лезвийной) обработки трубопроводной арматуры


ПКТБА-ТОМ Технологическая оснастка для токарной (лезвийной) обработки трубопроводной арматурыНАЗНАЧЕНИЕ:

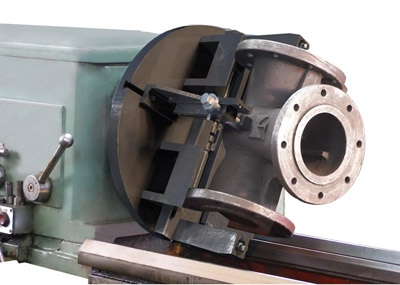

ПКТБА-ТОМ-61Р, ПКТБА-ТОМ-72Р предназначены для токарной (лезвийной) обработки уплотнительных поверхностей корпусов и клиньев задвижек, имеющих угол клиновой камеры 6º,8º,10º.

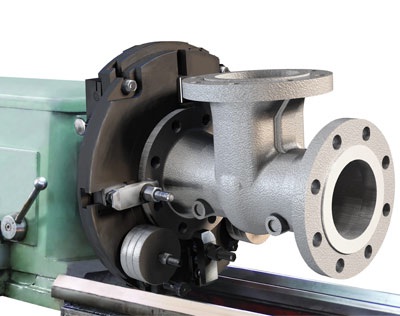

ПКТБА-ТОМ-14 предназначена для токарной (лезвийной) обработки уплотнительных поверхностей средних фланцев корпусов задвижек и уплотнительных поверхностей вентилей.

ТИП ПРИСОЕДИНЕНИЯ:


Фланцевый.

МОДЕЛЬ ОСНОВНОГО ОБОРУДОВАНИЯ:


ПКТБА-ТОМ-61Р: токарно-винторезный станок модели 1М63; 1М63Н.

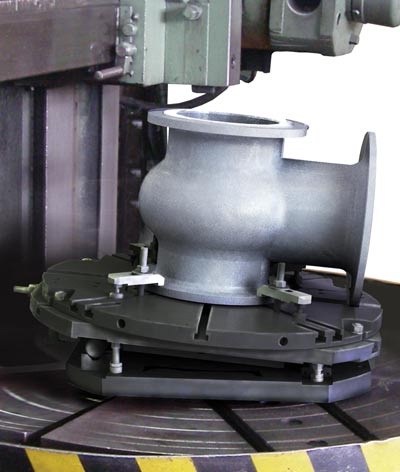

ПКТБА-ТОМ-72Р: токарно-карусельные станки модели 1512, 1516, 1525, 1532, 1540 и другие с диаметром обрабатываемой заготовки не менее 1200 мм.
ПКТБА-ТОМ-14: токарно-винторезный станок 1М63, 1М63Н.


ПКТБА-ТОМ Технологическая оснастка для токарной (лезвийной) обработки трубопроводной арматуры
ДОСТОИНСТВА ИЗДЕЛИЯ:


-Оснастка незаменима при токарной обработке на универсальных станках.
-Упрощает точную установку угла клина в 6º, 8º, 10º без измерения (ПКТБА-ТОМ-61Р, ПКТБА-ТОМ-72Р).
-Позволяет осуществлять обработку обеих уплотнительных поверхностей корпуса за одну установку (ПКТБА-ТОМ-61Р, ПКТБА-ТОМ-72Р).
-Противовесы компенсируют дисбаланс арматуры при вращении, предотвращают биение станка и выход его из строя (особенно важно при работе на токарно-винторезных станках).
-Высокое качество обработки достигается за счет специальной технологии изготовления клиновых плит и сохранения постоянных баз при обработке обеих поверхностей (ПКТБА-ТОМ-61Р, ПКТБА-ТОМ-72Р).
-Позволяет обрабатывать уплотнительные поверхности корпусов и клиньев, имеющих угол клиновой камеры 6°,8°,10° (ПКТБА-ТОМ-61Р, ПКТБА-ТОМ-72Р).

ПКТБА-ТОМ Технологическая оснастка для токарной (лезвийной) обработки трубопроводной арматуры









ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

Диапазон использования

Модель станка

Угол клиновой камеры задвижки

Габаритные размеры, мм

Масса, кг



DN, мм

PN, МПа



ПКТБА-ТОМ-61Р

50

до 10 МПа



1М63, 1М63Н



6°,8°,10°



Ø588х228



220



80

до 16 МПа



100

до 10 МПа



150

до 6,3 МПа



200

до 1,0 МПа



ПКТБА-ТОМ-72Р

200

до 16 МПа




1525, 1532, 1540




6°,8°,10°




Ø1083х250



865



250

до 16 МПа



300

до 16 МПа



350

до 10 МПа



400

до 10 МПа



500

до 6,3 МПа





600

до 2,5 МПа





ПКТБА-ТОМ-14

50

до 16 МПа


1М63, 1М63Н


-


Ø600х290


140



100

до 16 МПа



150

до 6,3 МПа



200

до 2,5 МПа
