ПКТБА-СР Специализированный расточной станок для токарной (лезвийной) механической обработки трубопроводной арматуры DN 50…600 мм ПКТБА-СР Специализированный расточной станок для токарной (лезвийной) механической обработки трубопроводной арматуры DN 50…600 мм

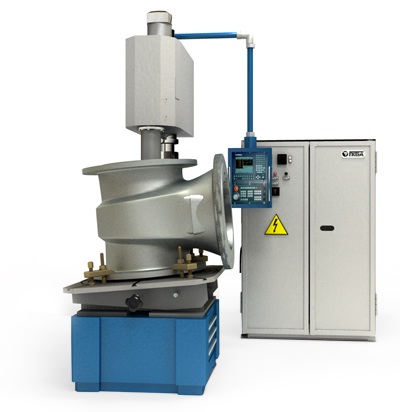

ПКТБА-СР Специализированный расточной станок для токарной (лезвийной) механической обработки трубопроводной арматуры DN 50…600 ммНАЗНАЧЕНИЕ:

Предназначен для токарной (лезвийной) обработки (расточки, подрезки прямых и обратных торцов, фасок и т.п.) деталей трубопроводной арматуры, в то числе обработки уплотнительных поверхностей корпусов и клиньев задвижек с DN до 600 мм из различных сталей и чугуна при их изготовлении и ремонте.

ОБРАБАТЫВАЕМЫЕ ИЗДЕЛИЯ:

Клиновые задвижки.

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Позволяет осуществлять обработку обеих уплотнительных поверхностей корпуса за одну установку.
-Наличие координатного стола с регулируемым углом наклона обеспечивает быструю установку арматуры.
-Регулируемый угол наклона координатного стола позволяет производить обработку уплотнительных поверхностей арматуры с разными углами клиновой камеры.
-Благодаря наличию плансуппорта, станок может выполнять операции расточки, подрезки прямых и обратных торцов, фасок и т.п. по заданной программе.
-Станок может быть оснащен ЧПУ или устройством цифровой индикации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

ПКТБА-СР

Класс точности по ГОСТ 8-82

Н

Наибольшие размеры обрабатываемой детали, мм:



- высота (расстояние между фланцами)

1000

- диаметр фланца

1100

- диаметр расточки

900

Наибольшая масса обрабатываемой детали, кг

1000

Наибольшее расстояние от торца шпинделя до зеркала крестового наклонного стола, мм

1400

Расстояние от оси шпинделя до вертикальных направляющих стойки, мм

565

Крестовый наклонный стол:



- размеры рабочей поверхности стола (ширина х длина), мм

800×1200

- наибольшее перемещение относительно оси шпинделя (продольное/поперечное), мм

±120 / ±100

- наибольший угол наклона относительно нейтрального положения, градусы

±12

- дискретность наклона, градусы

0,001

- точность угла наклона, сек

10

Шпиндельная головка:



- наибольшее перемещение, (координата Z ), мм

775

- наибольшая скорость перемещения, мм/мин

5000

- наименьшая скорость перемещения, мм/мин

1

- дискретность перемещения, мм

0,001

- частота вращения, об/мин

5…60

- дискретность частоты вращения, об/мин

1

- мощность привода главного движения, кВт

13

- конец шпинделя по ГОСТ 24644-81

50

Плансуппортная головка:



- наибольшее перемещение резцедержателя (координата X ), мм

100

- наибольшая скорость перемещения, мм/мин

200

- наименьшая скорость перемещения, мм/мин

0,1

- дискретность перемещения, мм

0,01

Суммарная мощность электродвигателей, кВт

16,36

Габаритные размеры (с электрооборудованием), мм

2700×2155×4210

Масса, кг

7500
