Задвижки шиберные на давление 105 МПа (15 000 psi)

ПОИСК

Задвижки шиберные на давление 105 МПа (15 000 psi) Задвижки шиберные на давление 105 МПа (15 000 psi)


Особенностью конструкции является наличие уравновешенного штока, что дает возмож­ность легко управлять задвижкой в диапазоне давлений до 105 МПа.

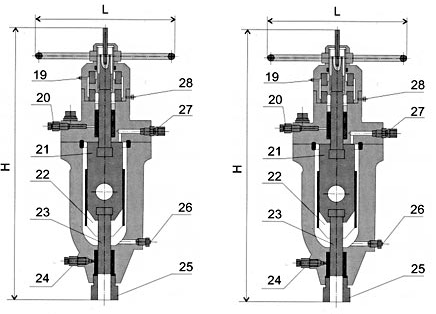

1 - указатель
2 - маховик
3 - гайка
4 - крышка
5 - болт
6 - уплотнение штока
7 - шток
8 - заглушка
9 - кольцо
10 - седло
11 - манжета
12 - пружина
13 - корпус
14 - кольцо
15 - под­шипник
16 - корпус подшипни­ка
17 - гайка ходовая
18 - гайка
19, 27 - масленка
20, 24 - инжектор
21 - шибер
22 - пластина направля­ющая
23 - шток уравновешивающий
25 - опора
26 - заглушка
28 - винт


Технические характеристики шиберных задвижек

Условное обозначение

Рабочее

давление,

МПа (psi)

Условный проход,

мм (дюйм)

Класс материала по API

Габаритные размеры, мм

Н

В

L

ЗМС-50хЮ50К1, К2, КЗ

105 (15 000)

52 (2 1/16)

АА, ВВ, ЕЕ, FF

610

483

462

ЗМС-65хЮ50К2

65(2 9/16)

АА

1060

533

510

ЗМС-80хЮ50К1, К2, КЗ

78(3 1/16)

АА, ВВ, ЕЕ, FF

1045

598

522

ЗМС-100хЮ50К1,К2, КЗ

103(4 1/16)

1573

598

580
