Задвижки шиберные металл-металл

ПОИСК

Задвижки шиберные металл-металл Задвижки шиберные


Задвижка фланцевая с ручным приводом с уплотнением затвора «металл-металл» предназначена для установки в фонтанную арматуру или трубопровод, применяется в качестве запорного устройства для полного закрытия потока рабочей среды из скважин месторождений.

Заводом разработана серия шиберных за­движек различных исполнений, в зависимости от состава скважинной среды:

К1 - среда с содержанием С02 до 6 % по объему;
К2 - среда с содержанием H2S и С02 до 6 % по объему каждого;
КЗ - среда с содержанием H2S и С02 до 25 % по объему каждого.

Особенностью конструкции является воз­можность устранения утечек по штоку путем поддавливания пасты в пакет уплотнения. Конструкция задвижек обеспечивает при не­обходимости замену уплотнения по штоку без демонтажа задвижки с фонтанной арматуры. Задвижки снабжены указателем положения шибера.

Завод выпускает модели задвижек для рабо­чих давлений 14 МПа, 21 МПа, 35 МПа, 70 МПа, отвечающие требованиям стандарта API 6A для уровня качества PSL 1, PSL 2, PSL 3 и для классов температур К (- 60...+ 82 °С), L(-46...+ 82°C)mS(-18... + 121 °С).

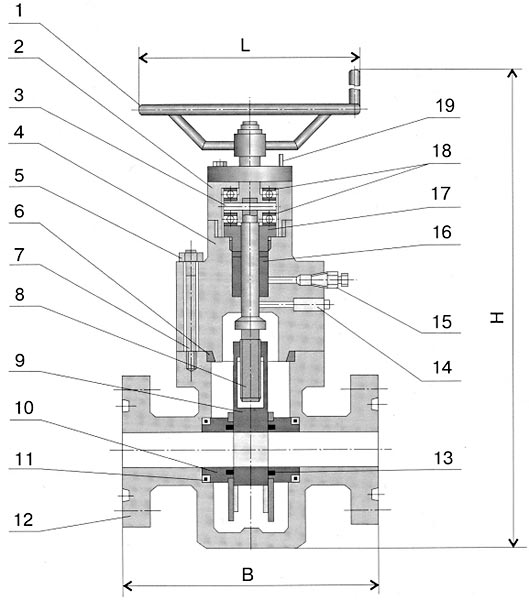

Задвижка фланцевая с ручным приводом с уплотнением затвора «металл-металл»

1 - маховик
2 - корпус подшип­ника
3 - штифт
4 - крышка
5 - гайка
6, 11 - кольцо
7 - шпилька
8 - шток
9 - шибер
10 - седло
12-корпус
13,16-манжета
14-заглушка
15 - инжектор
17 - гайка манжеты
18 - подшипник
19 - указатель положе­ния шибера

Технические характеристики шиберных задвижек

Условное обозначение

Рабочее давление,

МПа (psi)

Условный проход,

мм (дюйм)

Класс материала

по API

Габаритные размеры, мм

Н

В

I

ЗМС-65х140 К2

14 (2000)

65(2 9/16)

DD, ЕЕ

600

333

254

ЗМС-65х210К1

21 (3000)

65(2 9/16)

АА, ВВ

630

350

320

ЗМС-65х210К1

21 (3000)

65(2 9/16)

АА, ВВ

780

423

414

ЗМС-65х210К2

21 (3000)

65(2 9/16)

DD, ЕЕ

630

350

320

ЗМС-65х210К2

21 (3000)

65(2 9/16)

DD, ЕЕ

780

423

414

ЗМС-80х210К1

21(3000)

78(3 1/8)

АА, ВВ

750

435

414

ЗМС-80х210К2

21 (3000)

78(3 1/8)

DD, ЕЕ

750

435

414

ЗМС-100x210К1

21(3000)

103(4 1/16)

АА, ВВ

930

480

470

ЗМС-100x210К2

21 (3000)

103(4 1/16)

DD, ЕЕ

930

480

470

ЗМС-100x210 КЗ

21 (3000)

103(4 1/16)

FF

930

480

470

ЗМС-150x210К1

21 (3000)

152(7 1/16)

АА

1280

613

610

ЗМС-50х350 К1 .

35 (5000)

52(2 1/16)

АА

640

372

342

ЗМС-50х350 К2

35 (5000)

52(2 1/16)

DD, ЕЕ

640

372

342

ЗМС-50х350 КЗ

35(5000)

52(2 1/16)

FF.

640

372

342

ЗМС-65х350 К1

35 (5000)

65(2 9/16)

АА, ВВ

800

422

380

ЗМС-65х350 К2

35 (5000)

65(2 9/16)

DD, ЕЕ

800

422

380

ЗМС-65х350 КЗ

35 (5000)

65(2 9/16)

FF

800

422

380

ЗМС-80х350 К1

35(5000)

78(3 1/8)

АА

890

473

364

ЗМС-80х350 К2

35 (5000)

78(3 1/8)

DD

890

473

364

ЗМС-80х350 КЗ

35(5000)

78(3 1/8)

FF

890

473

364

ЗМС-100x350 К1

35 (5000)

103(4 1/16)

АА

988

522

530

ЗМС-100x350 К2

35 (5000)

103(4 1/16)

DD

988

450

530

ЗМС-50х700 К1

70(10 000)

52(2 1/16)

АА, ВВ

770

520

360

ЗМС-50х700 К2

70(10 000)

52(2 1/16)

DD, ЕЕ

770

520

360

ЗМС-50х700 КЗ

70(10 000)

52(2 1/16)

FF

770

520

360

ЗМС-65х700 К1

70(10 000)

65(2 9/16)

АА

760

565

530

ЗМС-65х700 К2

70(10 000)

65(2 9/16)

DD, ЕЕ

760

565

530

ЗМС-65х700 КЗ

70(10 000)

65(2 9/16)

FF

760

565

530

ЗМС-80х700 К1

70(10 000)

78(3 1/16)

АА, ВВ

880

619

604

ЗМС-80х700 К2

70(10 000)

78(3 1/16)

DD, ЕЕ

880

619

604

ЗМС-80х700 КЗ

70(10 000)

78(3 1/16)

FF

880

619

604

ЗМС-100x700 К1

70(10 000)

103(4 1/16)

АА, ВВ

900

680

650

МС-100x700 К2

70(10 000)

103(4 1/16)

DD, ЕЕ

1030

670

650

ЗМС-100x700 КЗ

70(10 000)

103(4 1/16)

FF

900

680

650
