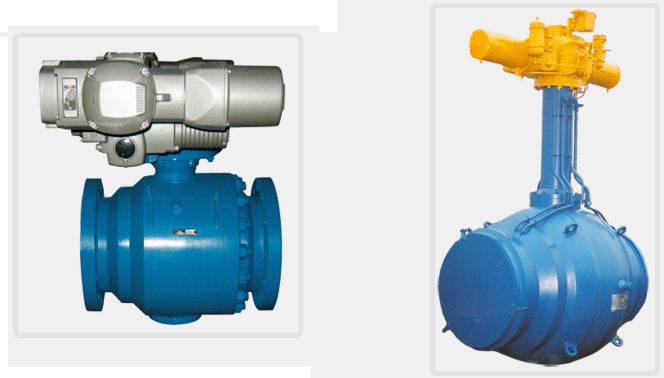

Обозначение изделия | DN, мм | PN, МПа | Н, мм | L фл., мм | Масса, кг, фл. (без привода) | L, мм, муфтовая ( под приварку без привода) | Масса, кг., муфтовая (под приварку без привода) | Момент, н/м (зависит от РN) |
КШ 10.04 (10) | 10 | 4; 10 | 110 | 160 | 3,5 | 76 | 1,1 | 5-10 |
КШ 15.04(10) | 15 | 120 | 170 | 5 | 80 | 1,8 | 7-10 | |
КШ 20.04(10) | 20 | 130 | 200 | 6,5 | 90 | 2,7 | 10-20 | |
КШ 25.04(10) | 25 | 150 | 220 | 9 | 110 | 3,1 | 10-30 | |
КШ 32.04(10) | 32 | 170 | 240 | 10,5 | 120 | 4,2 | 20-40 | |
КШ 40.04(10) | 40 | 195 | 260 | 14 | 160 | 5,7 | 35-60 | |
КШ 50.04(06) | 50 | 4; 6,3 | 230 | 256 | 19 | 200 | 9,5 | 60-75 |
КШ 65.04(06) | 65 | 270 | 300 | 24 | 240 | 19 | 80-126 | |
КШ 80.04(06) | 80 | 290 | 340 | 35 | 280 | 23 | 130-180 | |
КШ 100.04(06) | 100 | 320 | 360 | 78 | 340 | 49 | 210-330 | |
КШ 50.08(10) | 50 | 8; 10 | 230 | 310 | 20 | 230 | 12,8 | 100-120 |
КШ 65.08(10) | 65 | 270 | 350 | 48 | 280 | 24 | 150-220 | |
КШ 80.08(10) | 80 | 290 | 370 | 87 | 300 | 42 | 220-270 |
