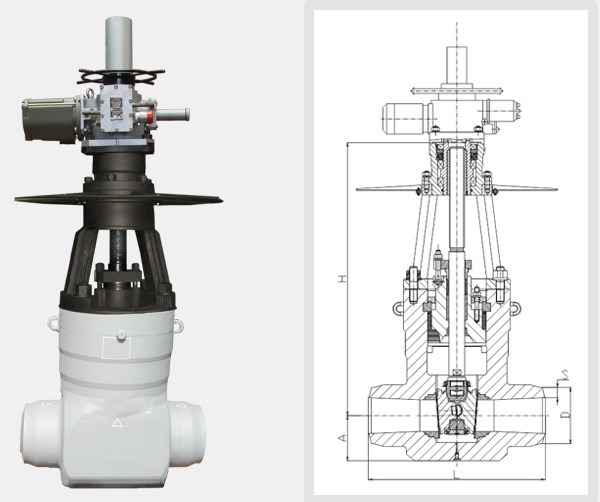

Обозначение изделия | DN, мм | Pp, МПа | Tр°C | L, мм | H, мм | A, мм | масса, кг ±10% | D х S, мм | Аналоги ЧЗЭМ |
КЗ 200.30 - 5 - Э | 200 | 30 | 510 | 800 | 1290 | 240 | 1460 | 290 х 44,5 | 884-200 |
КЗ 250.30 - 5 - Э | 250 | 30 | 510 | 900 | 1290 | 260 | 1620 | 345 х 50 | 884-250 |
КЗ 325.30 - 5 - Э | 325 | 30 | 510 | 1100 | 1340 | 320 | 3360 | 439 х 56,5 | 884-325 |
КЗ 100.10 - 2 - Э | 100 | 10 | 540 | 400 | 710 | 150 | 280 | 146 х 17 | 1123-100-..-01 |
КЗ 125.10 - 2 - Э | 125 | 10 | 540 | 450 | 840 | 150 | 340 | 165х27,5 | 1156-125 |
КЗ 150.10 - 2 - Э | 150 | 10 | 540 | 490 | 840 | 200 | 450 | 194 х 15,5 | 1015-150 |
КЗ 175.10 - 2 - Э | 175 | 10 | 540 | 650 | 1050 | 250 | 1010 | 219 х 17,5 | 1013-175-01 |
КЗ 200.10 -2 - Э | 200 | 10 | 540 | 750 | 1050 | 260 | 1120 | 263х27 | |
КЗ 225.10 - 2 - Э | 225 | 10 | 540 | 800 | 1200 | 260 | 1150 | 290 х 30 | 885-225 |
КЗ 250.10 - 2 - Э | 250 | 10 | 540 | 900 | 1200 | 280 | 2130 | 345 х 35 | 883-250-02 |
КЗ 100.26 - 2 - Э | 100 | 26 | 545 | 550 | 840 | 210 | 630 | 172 х 37,5 | 881-100 |
КЗ 150.26 - 2 - Э | 150 | 26 | 545 | 750 | 1050 | 250 | 1170 | 262 х 55,5 | 881-150 |
КЗ 200.26 - 2 - Э | 200 | 26 | 545 | 900 | 1380 | 310 | 2550 | 345 х 68,5 | 881-200 |
КЗ 225.26 - 2 - Э | 225 | 26 | 545 | 1100 | 1690 | 330 | 3670 | 377х70 | 881-225 |
КЗ 250.26 - 2 - Э | 250 | 26 | 545 | 1150 | 1780 | 330 | 4030 | 418 х 79 | 881-250 |
КЗ 300.26 - 2 | 300 | 26 | 545 | 1100 | 1400 | 330 | 2650 | 485 х 85 | 963-300 |
КЗ 100.16 - 6 - Э | 100 | 16 | 560 | 400 | 710 | 150 | 290 | 146 х 26 | 1123-100 |
КЗ 150.14 - 6 - Э | 150 | 14 | 560 | 650 | 840 | 200 | 720 | 219 х 31,5 | 1013-175 |
КЗ 175.14 - 6 - Э | 175 | 14 | 560 | 650 | 1050 | 220 | 880 | 235х39,5 | 883-175-01 |
КЗ 200.14 - 6 - Э | 200 | 14 | 560 | 700 | 1050 | 260 | 1330 | 273 х 35 | 1013-200 |
КЗ 225.14 - 6 - Э | 225 | 14 | 560 | 900 | 1500 | 265 | 1390 | 290х32 | 883-225 |
КЗ 250.14 - 6 - Э | 250 | 14 | 560 | 900 | 1500 | 270 | 1450 | 345 х 47 | 883-250-..-01 |
КЗ 300.16 - 6 - Э | 300 | 16 | 560 | 1000 | 1500 | 310 | 2700 | 400 х 59,5 | 883-300 |
КЗ 100.14 - 7 - Э | 100 | 14 | 570 | 400 | 710 | 150 | 299 | 146 х 26 | 1123-100 |
КЗ 150.14 - 7 - Э | 150 | 14 | 570 | 650 | 840 | 200 | 742 | 219 х 31,5 | 1013-175 |
КЗ 175.14 - 7 - Э | 175 | 14 | 570 | 650 | 1050 | 220 | 906 | 235х39,5 | 883-175-01 |
КЗ 200.14 - 7 - Э | 200 | 14 | 570 | 700 | 1050 | 260 | 1370 | 273 х 35 | 1013-200 |
КЗ 225.14 - 7 - Э | 225 | 14 | 570 | 900 | 1500 | 265 | 1432 | 290х32 | 883-225 |
КЗ 250.14 - 7 - Э | 250 | 14 | 570 | 900 | 1500 | 270 | 1494 | 345 х 47 | 883-250-..-01 |
КЗ 300.14 - 7 - Э | 300 | 14 | 570 | 1000 | 1500 | 310 | 2781 | 400 х 59,5 | 883-300 |
КЗ 350.04-2-Э | 350 | 4 | 545 | 850 | 1340 | 367 | 1325 | 390х23 | 850-350 |
КЗ 400.04 - 2 - Э | 400 | 4 | 545 | 1000 | 1430 | 370 | 2300 | 440 х 25 | 850-400 |
КЗ 450.04 - 2 - Э | 450 | 4 | 545 | 1000 | 1430 | 370 | 2400 | 480 х 28 | 850-450 |
