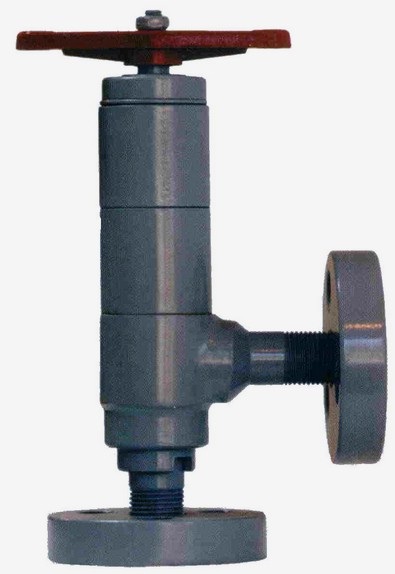

Клапан запорный и запорно-регулирующий угловой PN 20; 40, АК 28087
Клапан запорный и запорно-регулирующий угловой PN 20; 40, АК 28087




- Предназночен для разового или периодического перекрытия трубопровода. Устанавливается на трубопроводах, транспортирующих жидкие и газообразные среды, нейтральные по отношению к материалу корпусных деталей.
- Материал корпусных деталей - сталь 18ХГ, 12Х18H10T, 10Х17Н13МЗТ.
- Номинальное давление 20; 40 МПа.
- Температура рабочей среды от -40 до +200 оС.
- Присоединение к трубопроводу - фланцевое с линзовым уплотнением и под приварку.
- Клапаны могут работать в районах с умеренным, холодным и тропическим климатом.







Таблица 1

Обозначение

Таблица - фигура

PN,
МПа

АК 28087

22лс82нж
22нж82нж
22нж82бк

20

УФ 23032

22лс69нж
22лс69нж1
22нж69нж

40

УФ 28018

22лс70нж
22нж70нж1
22нж70нж

УФ 23058

22лс998нж

УФ 28023

22лс999нж

Таблица 2

Размеры, мм

n

Масса,
кг

DN

D

D1

H

L

d

6

6

42

237

80

16

3

2,8

10

10

60

242

85

18

4,2

15

15

68

248

95

18

5,2

25

25

80

444

110

22

4

13,7

32

32

95

458

120

22

16,9

40

40

115

493

150

24

6

22,3

Таблица 3

Размеры, мм

n

Масса,
кг

DN

D

D1

H

L

d

6

6

42

210

80

16

3

3,3

10

10

60

215

85

18

4,9

15

15

68

236

110

18

5,8

25

25

80

410

95

22

4

14,8

32

32

95

435

120

22

18,3

40

40

115

475

150

24

6

24,2

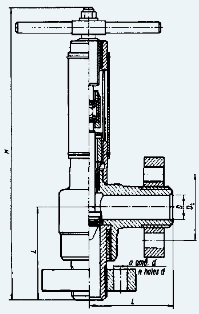

Схема клапана запорного и запорно-регулирующего углового PN 20; 40

Основные конструктивные особенности

- Корпуса и фланцы выполнены методом обьемной штамповки, что обеспечивает конструктивную прочность и надежность.
- Запирающие части корпуса и штока наплавлены коррозионностойкими высокопрочными материалами, обеспечивающими высокую герметичность и ресурс.
- Уплотнение штока выполнено из самоуплотняющихся фторопластовых колец, обеспечивающих абсолютную герметичность и низкий коэффициент трения.
- Клапаны изготавливаются с ручным управлением и электроприводом.
- Присоединительные, габаритные размеры и масса клапанов РМ 20 МПа указаны в табл.2, клапанов РМ 40 МПа - в табл.3.
