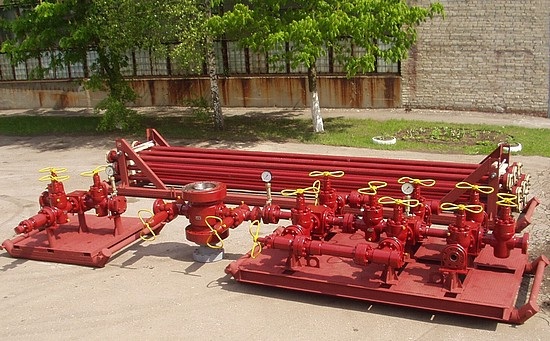

Манифольд
- Предназначен для обвязки стволовой части противовыбросового оборудования нефтяных и газовых скважин в процессе их строительства и ремонта с целью обеспечения безопасного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды..
- Условный проход 80 мм (3 1/16'')
- Рабочее давление 35; 70 МПа (5,000; 10,000 psi)
- Типовые схемы по ГОСТ 13862-80. Другие схемы по согласованию с заказчиком.
- Рабочая среда - газ, газоконденсат с содержанием сероводорода и углекислого газа до 0,003% по объему каждого, механические примеси до 25 мг/л.
- Температура скважинной среды, не более 120оС.
- Температура окружающей среды от минус 60оС до +40оС.

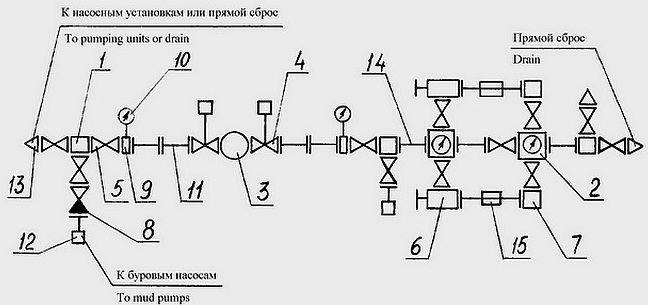

Схема манифольда типа МПБ-80
01. Тройник - 3 шт.
02. Крестовик - 2 шт.
03. Крестовина - 1 шт.
04. Задвижка ЗМГ 80х70 - 2 шт.
05. Задвижка ЗМ 80х70 - 12 шт.
06. Дроссель 2 шт.
07. Отбойная камера - 2 шт.
08. Обратный клапан - 1 шт.
09. Промежуточный фланец - 2 шт.
10. Кран с манометром - 4 шт.
11. Трубопровод - 4 шт.
12. Быстросъемное соединение - 2 шт.
13. Фланец под приварку - 3 шт.
14. Переходник - 3 шт.
15. Компенсатор - 2 шт.
Основные конструктивные особенности
- Запорными устройствами служат задвижки 3М80х70 и ЗМГ80х70 или ЗМ80х35 и ЗМГ80х35, с уплотнением в затворе "металл-металл", корпусные детали которых изготавливаются методом штамповки, что обеспечивает их высокую прочность и надёжность.
- Конструкция манифольда блочная.
- Управление задвижками - ручное, гидравлическое с ручным аварийным дублированием.
- Седла угловых штуцеров и обратного клапана, игла и затвор обратного клапана выполнены износостойкими.
- Рабочая жидкость гидропривода -- масло индустриальное И12А, И20А, И30А при температуре окружающей среды выше минус 10оС или масло гидравлическое ВМГЗ, М8Ги при температуре окружающей среды от минус 10оС до минус 40оС.
- Управляющее давление гидропривода - 10 МПа.
