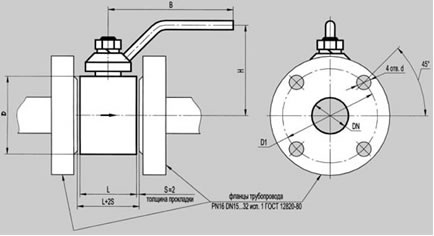

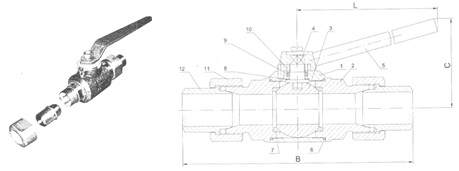

N, мм | L, мм | H, мм | B, мм | D, мм | D1, мм | d,мм |
15 | 37 | 65 | 125 | 52 | 65 | 14 |
20 | 50 | 85 | 150 | 62 | 75 | 14 |
25 | 50 | 90 | 150 | 72 | 85 | 14 |
32 | 58 | 95 | 150 | 83 | 100 | 18 |

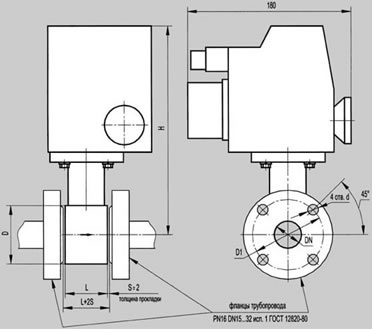

DN, мм | L, мм | H, мм | D, мм | D1, мм | n отв. | |
15 | 50 | 220 | 95 | 65 | 4 d14 | |
20 | 50 | 230 | 105 | 75 | 4 d14 | |
25 | 50 | 235 | 115 | 85 | 4 d14 | |
32 | 58 | 241 | 130 | 100 | 4 d18 |

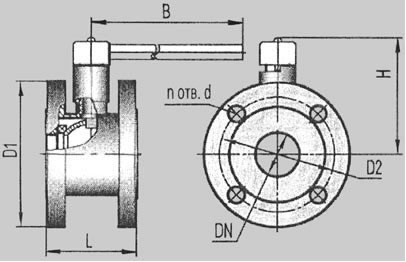

DN, мм | Dэф, мм | L, мм | B, мм | H, мм | D1, мм | D2, мм |
40 | 38 | 96 | 181 | 121 | 138 | 110 |
50 | 42 | 96 | 181 | 127 | 158 | 125 |
65 | 65 | 120 | 281 | 146 | 178 | 145 |
80 | 68 | 120 | 281 | 146 | 188 | 160 |
100 | 85 | 150 | 281 | 158 | 208 | 180 |

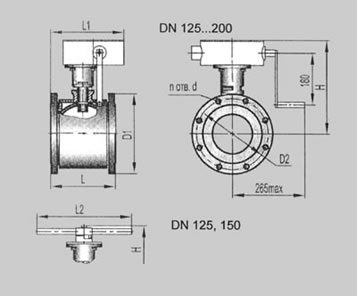

DN, мм | Dэф, мм | L, мм | L1, мм | L2, мм | H, мм | D1, мм |
125 | 110 | 180 | - | 500 | 295 | 245 |
125 | 110 | 180 | 240 | - | 315 | 245 |
125 | 125 | 220 | - | 600 | 320 | 245 |
125 | 125 | 220 | 260 | - | 340 | 245 |
150 | 138 | 220 | - | 600 | 320 | 280 |
150 | 138 | 220 | 260 | - | 340 | 280 |
200 | 180 | 265 | 280 | - | 370 | 335 |
Техническая характеристика: | |
Рабочая среда | - вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты; - любая агрессивная среда за исключением расплавленных щелочей металлов элементарного фтора и окиси фтора; |
Направление подачи среды | любое |
Температура рабочей среды | от -600С до +2000С |
Размер частиц механических примесей | до 50 мкм |
Класс герметичности затвора по ГОСТ 9544-93 | А |
Усилие поворота рукоятки | не более 300 Н |
Гарантийное число циклов срабатываний | не менее 7000 |
