| № | Наименование деталей | Кол-во, шт. |
| 1 | Фланец | 2 |
| 2 | Корпус | 1 |
| 3 | Стакан | 1 |
| 4 | Рукоятка | 1 |
| 5 | Штиф | 1 |
| 6 | Шток | 1 |
| 7 | Фланец | 1 |
| 8 | Кольцо уплотнительное пробки | 2 |
| 9 | Прокладка | 1 |
| 10 | Прокладка | 2 |
| 11 | Гайка | 4 |
| 12 | Шпилька | 4 |
| 13 | Граверная шайба | 4 |
| 14 | Пробка шаровая | 1 |
| 15 | Кольцо уплотнительное штока | 3 |
| 16 | Винт | 1 |
| Наименование детали | Марка материала и нормативный документ |
| Фланцы, рукоятка | Сталь 20, ГОСТ 1050-88 |
| Корпус, стакан | Сталь 20, ГОСТ 1050-88 |
| Винт, гайка, шпилька, шайба | Сталь 10, ГОСТ 1050-88 |
| Пробка шаровая, шток | Сталь 20х13, ГОСТ 5632-72 |
| Кольцо уплотнительное пробки шаровой | Фторопласт – 4 ГОСТ 10007-80 |
| Прокладки | Фторопласт – 4 ГОСТ 10007-80 |
| Кольцо уплотнительное штока | Резина ИРП-1287, ГОСТ 8752-79 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Рабочая среда: вода, пар, нефтепродукты, природный газ.
- Давление номинальное PN, кг/см2 : 16.
- Температура рабочей среды, °С: от – 30 °С до + 150 °С .
- Материал корпуса: сталь 20, с нержавеющим шаром.
- Материал уплотнения затвора: фторопласт-4,ГОСТ 10007-80
- Уплотнение шпинделя: резина ИРП-1345.
- Класс герметичности по ГОСТ 9544-93: “А” .
- Тип присоединения: фланцевое с присоединительными размерами по ГОСТ12815-80.
- Тип привода: ручной.
| Наименование | DN | Dэф. | L, мм | H, мм | m, кг |
| 11с41п Ру16 | 50 | 49 | 180 | 120 | 9.3 |
| 11с41п Ру16 | 65 | 49 | 190 | 120 | 13.3 |
| 11с41п Ру16 | 80 | 75 | 210 | 150 | 15.8 |
| 11с41п Ру16 | 100 | 75 | 230 | 150 | 18.3 |
| 11с41п Ру16 | 100 | 98 | 350 | 150 | 37 |
| 11с41п Ру16 | 125 | 98 | 255 | 175 | 33 |
| 11с41п Ру16 | 150 | 98 | 280 | 175 | 38 |
| 11с41п Ру16 с редуктором | 150 | 150 | 390 | 175 | 79 |
| 11с41п Ру16 с редуктором | 200 | 150 | 330 | 200 | 72 |

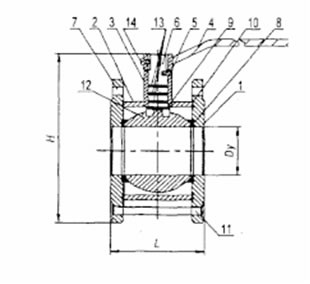

Краны стальные шаровые 11с42п Ру16 стяжные фланцевые укороченные
| № | Наименование деталей | Кол-во, шт. |
| 1 | Фланец | 1 |
| 2 | Корпус | 1 |
| 3 | Стакан | 1 |
| 4 | Рукоятка | 1 |
| 5 | Штиф | 1 |
| 6 | Шток | 1 |
| 7 | Фланец | 1 |
| 8 | Кольцо уплотнительное пробки | 2 |
| 9 | Прокладка | 1 |
| 10 | Прокладка | 2 |
| 11 | Шпилька | 4 |
| 12 | Пробка шаровая | 1 |
| 13 | Кольцо уплотнительное штока | 3 |
| 14 | Винт | 1 |
| Наименование детали | Марка материала и нормативный документ |
| Фланцы, рукоятка | Сталь 20, ГОСТ 1050-88 |
| Корпус, стакан | Сталь 20, ГОСТ 1050-88 |
| Винт, гайка, шпилька, шайба | Сталь 10, ГОСТ 1050-88 |
| Пробка шаровая, шток | Сталь 20х13, ГОСТ 5632-72 |
| Кольцо уплотнительное пробки шаровой | Фторопласт – 4 ГОСТ 10007-80 |
| Прокладки | Фторопласт – 4 ГОСТ 10007-80 |
| Кольцо уплотнительное штока | Резина ИРП-1287, ГОСТ 8752-79 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Рабочая среда: вода, пар, нефтепродукты, природный газ.
- Давление номинальное PN, кг/см2 : 16.
- Температура рабочей среды, °С: от – 30 °С до + 150 °С.
- Материал корпуса: сталь 20, с нержавеющим шаром.
- Материал уплотнения затвора: фторопласт-4, ГОСТ 10007-80
- Уплотнение шпинделя: резина ИРП-1345.
- Класс герметичности по ГОСТ 9544-93: “А” .
- Тип присоединения: фланцевое с присоединительными размерами по ГОСТ12815-80.
- Тип привода: ручной
| Наименование | DN | Dэф. | L, мм | H, мм | m, кг |
| 11с42п | 25 | 24 | 69 | 90 | 3 |
| 11с42п | 32 | 30 | 73 | 100 | 4 |
| 11с42п | 40 | 37 | 84 | 120 | 5 |
| 11с42п | 50 | 49 | 97 | 130 | 6.2 |
| 11с42п | 65 | 49 | 99 | 130 | 8.5 |
| 11с42п | 80 | 75 | 125 | 150 | 10.8 |
| 11с42п | 100 | 75 | 125 | 180 | 12.5 |
| 11с42п | 125 | 98 | 170 | 180 | 23 |
| 11с42п | 150 | 98 | 170 | 190 | 29 |
| 11с42п с редуктором | 200 | 148 | 200 | 210 | 56 |

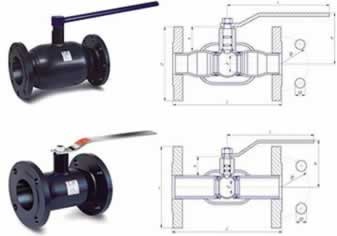

Краны стальные шаровые КШСТ(З) неразборные фланцевые
| DN | PN | Код | L |
| 65 | 16 | КШСТ(З) 065/050.016.02 | 200 |
| 80 | 16 | КШСТ(З) 080/070.016.02 | 210 |
| 100 | 16 | КШСТ(З) 100/080.016.02 | 230 |
| 125 | 16 | КШСТ(З) 125/100.016.02 | 350 |
| 150 | 16 | КШСТ(З) 150/125.016.02 | 380 |
| 200 | 16 | КШСТ(З) 200/150.016.02 | 450 |
| 250 | 16 | КШСТ(З) 250/180.016.02 | 530 |
| 300 | 16 | КШСТ(З) 300/250.016.02 | 750 |
| 65 | 25 | КШСТ(З) 065/050.025.02 | 200 |
| 80 | 25 | КШСТ(З) 080/070.025.02 | 210 |
| 100 | 25 | КШСТ(З) 100/080.025.02 | 230 |
| 125 | 25 | КШСТ(З) 125/100.025.02 | 350 |
| 150 | 25 | КШСТ(З) 150/125.025.02 | 380 |
| 200 | 25 | КШСТ(З) 200/150.025.02 | 450 |
| 250 | 25 | КШСТ(З) 250/180.025.02 | 530 |
| PN 16 | |||
| 80 | 16 | КШСТ(З) 080.016.02 | 310 |
| 100 | 16 | КШСТ(З) 100.016.02 | 350 |
| 125 | 16 | КШСТ(З) 125.016.02 | 380 |
| 150 | 16 | КШСТ(З) 150.016.02 | 410 |
| 200 | 16 | КШСТ(З) 200.016.02 | 530 |
| 80 | 25 | КШСТ(З) 080.025.02 | 310 |
| 100 | 25 | КШСТ(З) 100.025.02 | 350 |
| 125 | 25 | КШСТ(З) 125.025.02 | 380 |
| 200 | 25 | КШСТ(З) 200.025.02 | 530 |
| 15 | 40 | КШСТ(З) 015.040.02 | 120 |
| 20 | 40 | КШСТ(З) 020.040.02 | 120 |
| 25 | 40 | КШСТ(З) 025.040.02 | 140 |
| 32 | 40 | КШСТ(З) 032.040.02 | 140 |
| 40 | 40 | КШСТ(З) 040.040.02 | 165 |
| 50 | 40 | КШСТ(З) 050.040.02 | 180 |

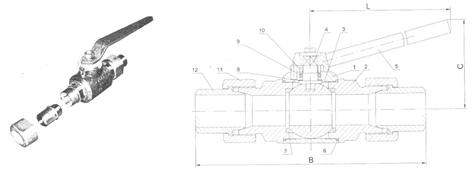

Краны шаровые 11с13п штуцерные, муфтовые DN 10…50 мм РN 1,6-25 МПа
| Техническая характеристика: | |
| Рабочая среда | - вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты; - любая агрессивная среда за исключением расплавленных щелочей металлов элементарного фтора и окиси фтора; |
| Направление подачи среды | любое |
| Температура рабочей среды | от -600С до +2000С |
| Размер частиц механических примесей | до 50 мкм |
| Класс герметичности затвора по ГОСТ 9544-93 | А |
| Усилие поворота рукоятки | не более 300 Н |
| Гарантийное число циклов срабатываний | не менее 7000 |
