ЗАДВИЖКИ DN 100-400 серий 880-887 с электроприводом
производства ОАО «ЧЗЭМ»

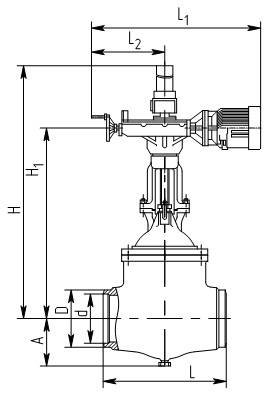

Основные размеры задвижек
Обозначение изделия | Размеры, мм | |||||||
Н | H1 | A | L1 | L2 | d | D | ||
881-100-Э | 1027 | 812 | 190 | 550 | 1125 | 420 | 97 | 172 |
880-150-Э | 1065 | 812 | 180 | 550 | 1125 | 420 | 144 | 210 |
881-150-Э | 1260 | 990 | 235 | 750 | 1162 | 474 | 151 | 262 |
887-150-Э | 1065 | 812 | 170 | 550 | 960 | 425 | 144 | 172 |
883-175-Э-01 | 1260 | 990 | 210 | 650 | 1202 | 470 | 156 | 235 |
880-200-Э | 1260 | 990 | 235 | 750 | 1162 | 474 | 203 | 290 |
881-200-Э | 1357 | 1355 | 290 | 900 | 1462 | 554 | 208 | 345 |
884-200-Э | 1240 | 1138 | 245 | 800 | 1202 | 474 | 201 | 290 |
883-200-Э | 1410 | 1138 | 222 | 800 | 1162 | 474 | 203 | 290 |
885-225-Э | 1410 | 1138 | 245 | 800 | 1162 | 474 | 230 | 290 |
880-250-Э | 1665 | 1357 | 245 | 900 | 1462 | 554 | 245 | 345 |
881-250-Э | 2400 | 1880 | 330 | 1150 | 1700 | 605 | 260 | 418 |
882-250-Э | 1540 | 1133 | 240 | 900 | 1162 | 458 | 271 | 340 |
88З-250-Э-01 | 1735 | 1435 | 279 | 900 | 1462 | 554 | 251 | 345 |
884-250-Э | 1258 | 1138 | 255 | 900 | 1070 | 458 | 245 | 345 |
880-300-ЭА | 1665 | 1357 | 245 | 1000 | 1462 | 554 | 281 | 400 |
882-300-ЭА | 1735 | 1435 | 279 | 1000 | 1462 | 554 | 316 | 390 |
883-300 ЭА | 1735 | 1435 | 279 | 1000 | 1462 | 554 | 281 | 400 |
880-325-ЭЛХМ | 2400 | 1880 | 305 | 1100 | 1700 | 605 | 330 | 436 |
884-325-Э | 1795 | 1487 | 300 | 1100 | 1462 | 554 | 326 | 439 |
880-350-ЭЛ | 2400 | 1800 | 305 | 1500 | 1700 | 605 | 356 | 490 |
880-400-ЭА | 2415 | 1890 | 305 | 1500 | 1701 | 605 | 406 | 550 |
Технические характеристики задвижек
Обозначение изделия | Коэффициент гидравлического сопротивления | Ход, мм | Крутящий момент на втулке шпинделя, Нм | Число оборотов шпинделя (втулки) для осуществления полного хода | Продолжительность хода затвора, с | Обозначение электропривода (мощность эл. двигателя, кВт) | Масса, кг |
881-100-Э | 0,20 | 160 | 950 | 20 0 | 55 | 793-Э-0(3,2) | 550 |
880-150-Э | 1,50 | 160 | 950 | 20,0 | 55 | 823-Э-0 (3,2) | 506 |
881-150-Э | 0,60 | 180 | 1600 | 23,75 | 74 | 795-Э-0 (4.3) | 1050 |
887-150-Э | 0,30 | 160 | 250 | 20,0 | 57 | 793-Э-0-II (1,32) | 436 |
883-175-Э-01 | 0,24 | 180 | 1150 | 23,75 | 35 | 795-Э-0-II (5,6) | 829 |
880-200-Э | 0.46 | 230 | 1750 | 23,75 | 65 | 795-Э-0 (4,25) | 943 |
881-200-Э | 0.40 | 245 | 3900 | 24,5 | 39 | 797-Э-0(11,8) | 2398 |
884-200-Э | 0,28 | 230 | 1250 | 28, 75 | 84 | 795-Э-0-V(3,2) | 1250 |
883-200-Э | 0,38 | 230 | 1500 | 28,75 | 88 | 795-Э-0(4,3) | 1017 |
885-225-Э | 0.90 | 230 | 1100 | 28,75 | 88 | 795-Э-0-V (3,2) | 1063 |
880-250-Э | 0,90 | 245 | 3900 | 24,5 | 39 | 797-Э-0(11.8) | 2012 |
881-250-Э | 0,38 | 315 | 8800 | 26,25 | 80 | 854-Э-0 (20.0) | 4745 |
882-250-Э | 1,85 | 212 | 1600 | 28,75 | 81 | 795-Э-0 (4,25) | 996 |
88З-250-Э-01 | 0,24 | 290 | 2900 | 29,0 | 47 | 797-Э -0 (11,8} | 2195 |
884-250-Э | 1,00 | 230 | 1250 | 28,75 | 84 | 795-Э-0-V (3,2) | 1400 |
880-300-ЭА | 2,50 | 245 | 3900 | 24,5 | 39 | 797-Э-0(11,8) | 23 72 |
882-300-ЭА | 2,80 | 230 | 1600 | 28,75 | 81 | 795-Э-0 (4,25) | 1545 |
883-300- ЭА | 0,65 | 290 | 2900 | 29,0 | 47 | 797-Э-0(11,8) | 2560 |
880-325-ЭЛХМ | 1,50 | 295 | 7200 | 24.58 | 80 | 854-Э-0(20,0) | 4198 |
884-325-Э | 0,50 | 300 | 2650 | 30,0 | 46 | 797-Э-0(11,8) | 3113 |
880-350-ЭЛ | 2,10 | 295 | 7200 | 24,58 | 80 | 854-Э-0 (20.0) | 4488 |
880-400-ЭА | 2,50 | 310 | 8400 | 25,83 | 80 | 854-Э-0 (20.0) | 4580 |
