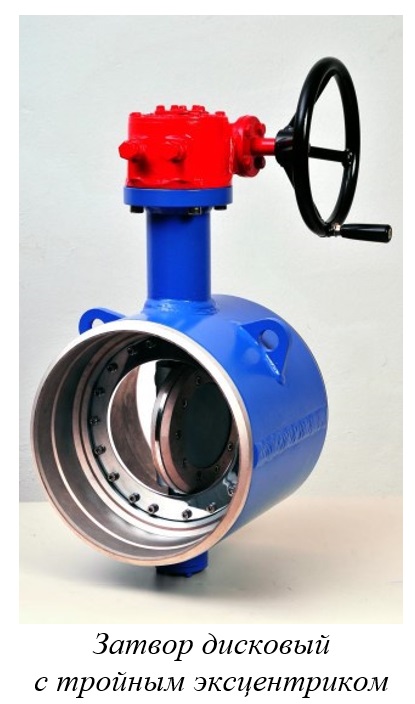

Поворотный затвор с тройным эксцентриситетом (3-х эксцентриковый)

Затворы, имеющие конструкцию с тройным эксцентриситетом, были разработаны всего несколько лет назад и являются инновацией в трубопроводной арматуре. Применение подобного решения стало возможно благодаря применению новейших технологий в отрасли.

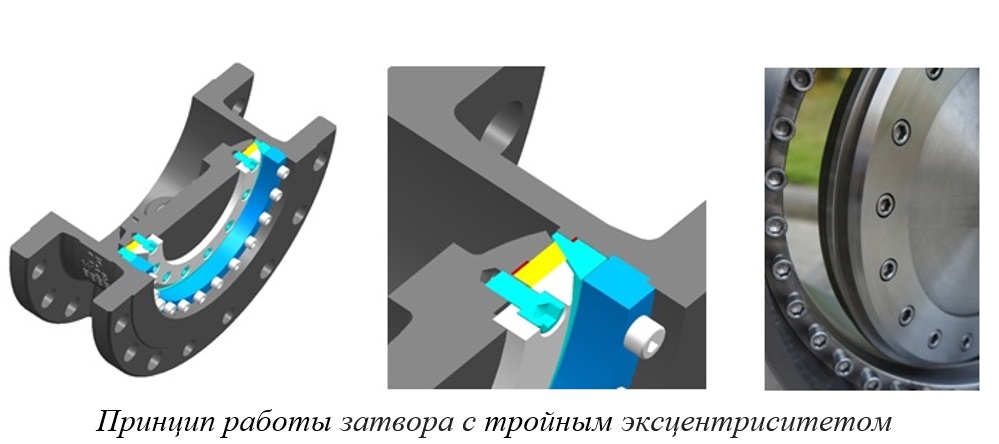

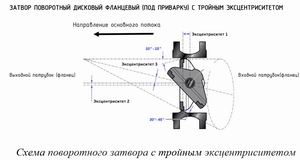

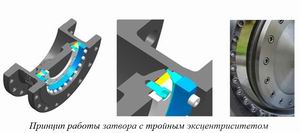

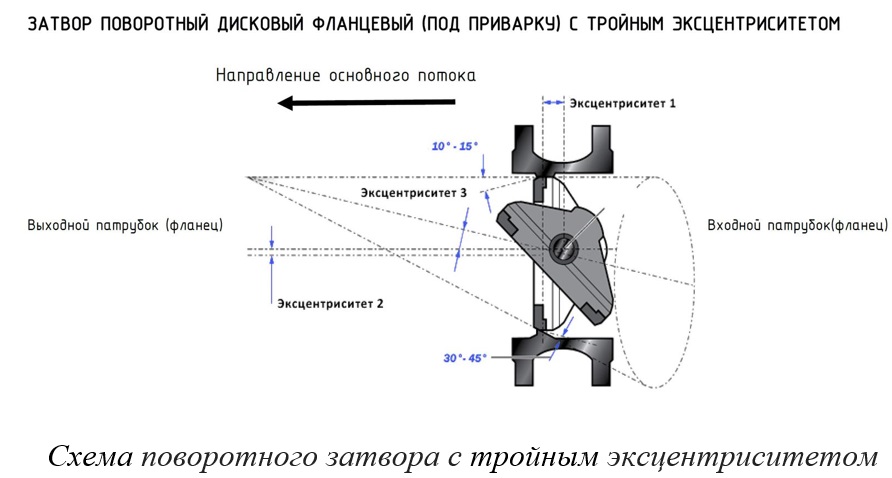

В его конструкции запирающий диск характеризуется наличием тройного смещения. Во время закрытия или открытия поворотного затвора диск смещается одновременно в 3-х плоскостях. В первой плоскости производится сдвиг оси диска относительно его центра и оси уплотнения.

Положение запорного элемента во второй плоскости осуществляется сдвигом оси его поворота по отношению к центру трубопровода. В третьей плоскости наблюдается коническое прилегание диска во время закрытия.
