Основные детали арматуры

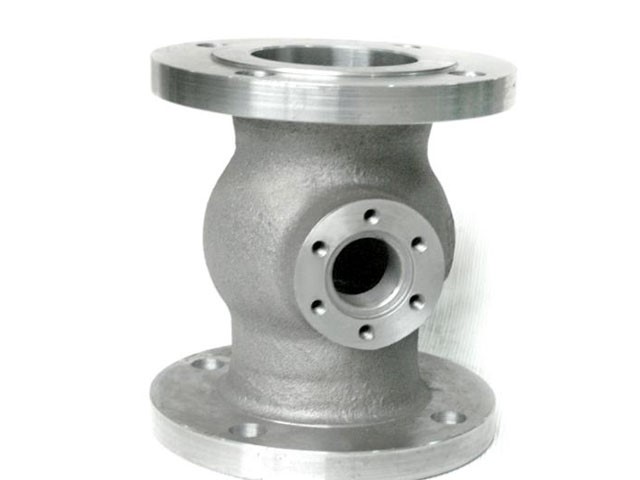

КОРПУСНЫЕ ДЕТАЛИ АРМАТУРЫ – детали арматуры (корпус арматуры и крышка), которые удерживают рабочую среду внутри арматуры. Долговечностью корпусных деталей, как правило, определяется срок службы арматуры.

ОСНОВНЫЕ ДЕТАЛИ – детали арматуры, разрушение которых может привести к разгерметизации арматуры по отношению к окружающей среде.

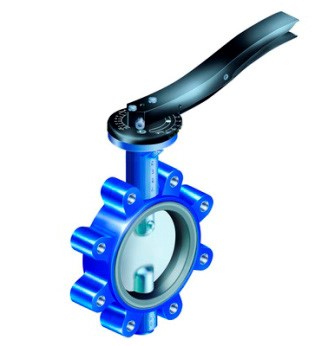

ЗАТВОР – совокупность подвижных (золотник, диск, клин, шибер, плунжер и др.) и неподвижных (седло) элементов арматуры, образующих проходное сечение и соединение, препятствующее протеканию рабочей среды. Перемещением подвижных элементов затвора достигается изменение проходного сечения и, соответственно, пропускной способности.

СЕДЛО – неподвижный или подвижный элемент затвора, установленный или сформированный в корпусе арматуры.

ЗАПИРАЮЩИЙ ЭЛЕМЕНТ – подвижная часть затвора, связанная с приводом, позволяющая при взаимодействии с седлом осуществлять управление потоком рабочих сред путем изменения проходного сечения и обеспечивать определенную герметичность.

РЕГУЛИРУЮЩИЙ ЭЛЕМЕНТ (ОРГАН) – часть затвора, как правило, подвижная и связанная с приводом или чувствительным элементом, позволяющая при взаимодействии с седлом осуществлять управление (регулирование) потоком рабочей среды путем изменения проходного сечения.

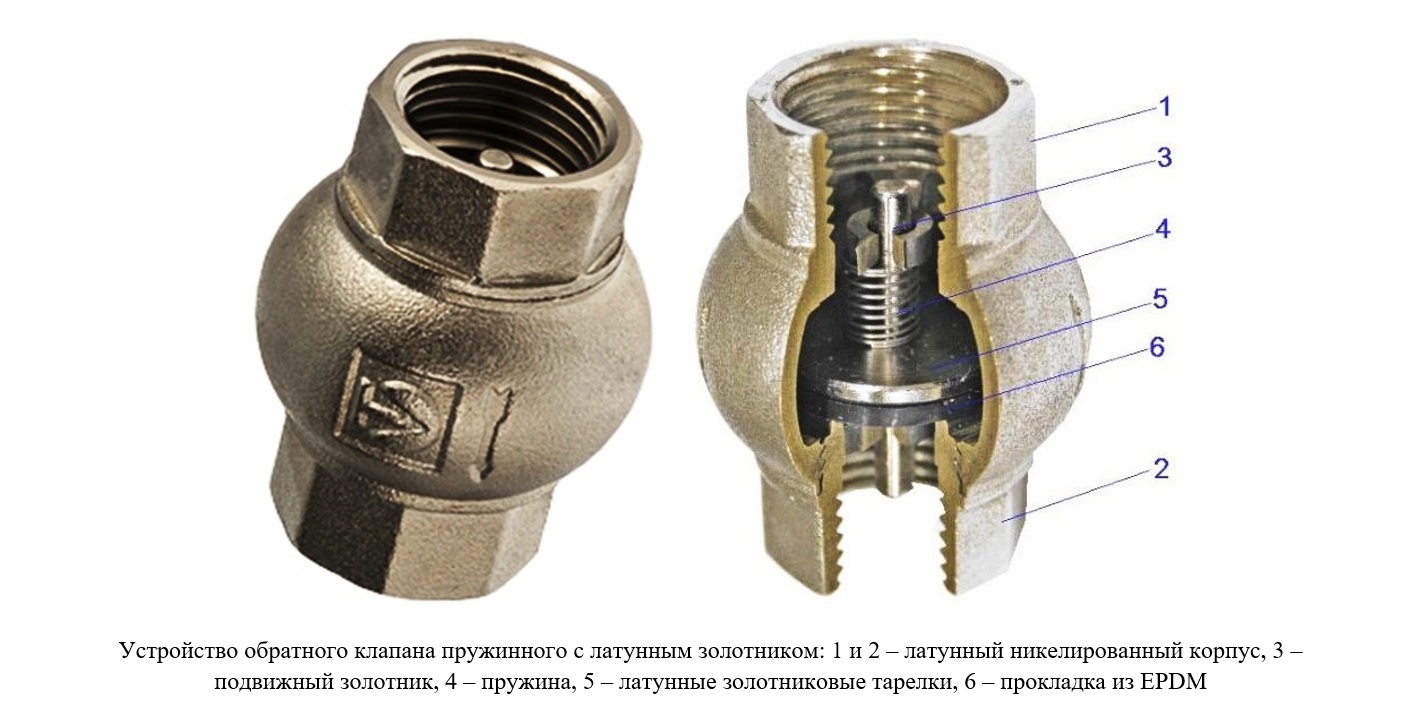

ЗОЛОТНИК – подвижный запирающий элемент затвора клапанов. В зависимости от формы золотник может быть тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым, а зависимости от конструктивного исполнения уплотнительной поверхности – конусным, плоским, сферическим.

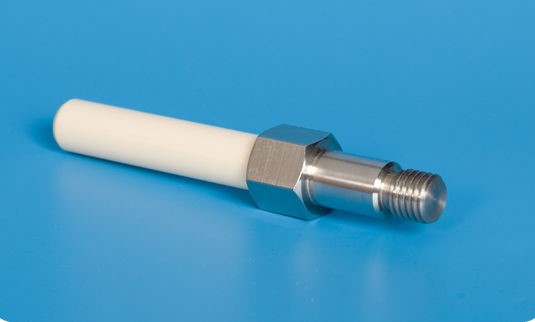

ПЛУНЖЕР – подвижный регулирующий элемент затвора регулирующего клапана, перемещением которого достигается изменение пропускной способности.

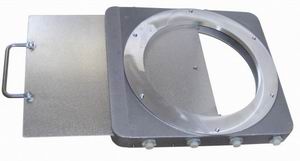

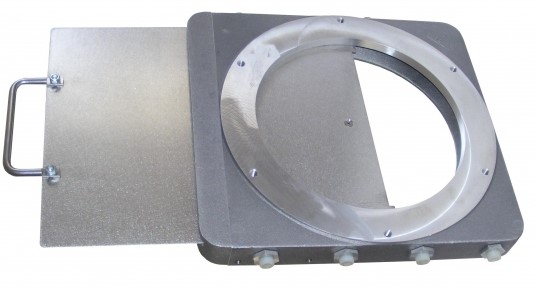

ШИБЕР – запирающий элемент в арматуре, выполненный в виде пластины.

РАЗРЫВНАЯ МЕМБРАНА – элемент мембранно-разрывного устройства, представляющий собой тонкий металлический диск из листового материала, разрывающийся при аварийном превышении давления рабочей среды.

ИМПУЛЬСНЫЙ МЕХАНИЗМ – встроенное вспомогательное устройство в арматуре непрямого действия, обеспечивающее при соответствующем изменении давления рабочей среды перемещение запирающего элемента арматуры (плунжера, золотника).

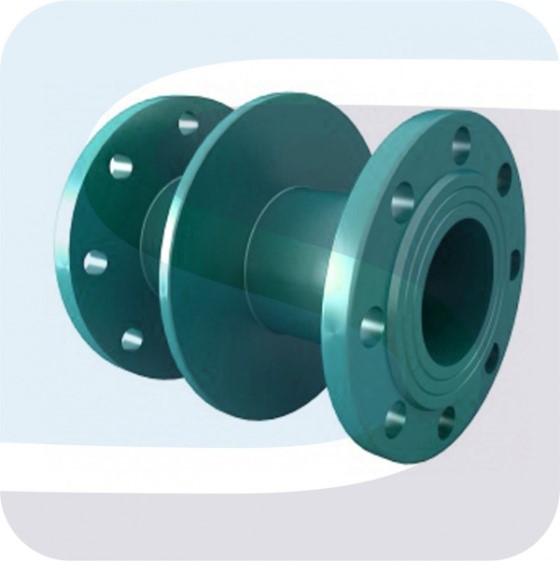

ВХОДНОЙ ПАТРУБОК – присоединительный патрубок, расположенный со стороны поступления рабочей среды в корпус арматуры.

ВЫХОДНОЙ ПАТРУБОК – присоединительный патрубок, расположенный со стороны выхода рабочей среды из корпуса арматуры.

ПРИВОД – устройство для управления арматурой, предназначенное для перемещения запирающего элемента, а также для создания, в случае необходимости, усилия для обеспечения требуемой герметичности в затворе. В зависимости от потребляемой энергии привод может быть ручным, электрическим, электромагнитным. гидравлическим, пневматическим или их комбинацией.

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ (СЕРВОПРИВОД) – устройство для управления арматурой, предназначенное для перемещения регулирующего элемента в соответствии с командной информацией, поступающей от внешнего источника энергии.

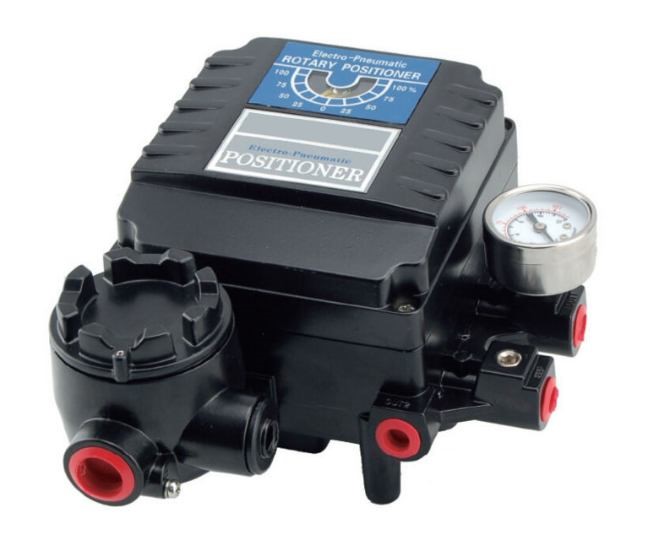

ПОЗИЦИОНЕР – блок исполнительного механизма, контролирующий положение регулирующего элемента и предназначенный для уменьшения рассогласования путем введения обратной связи по положению выходного элемента исполнительного механизма.

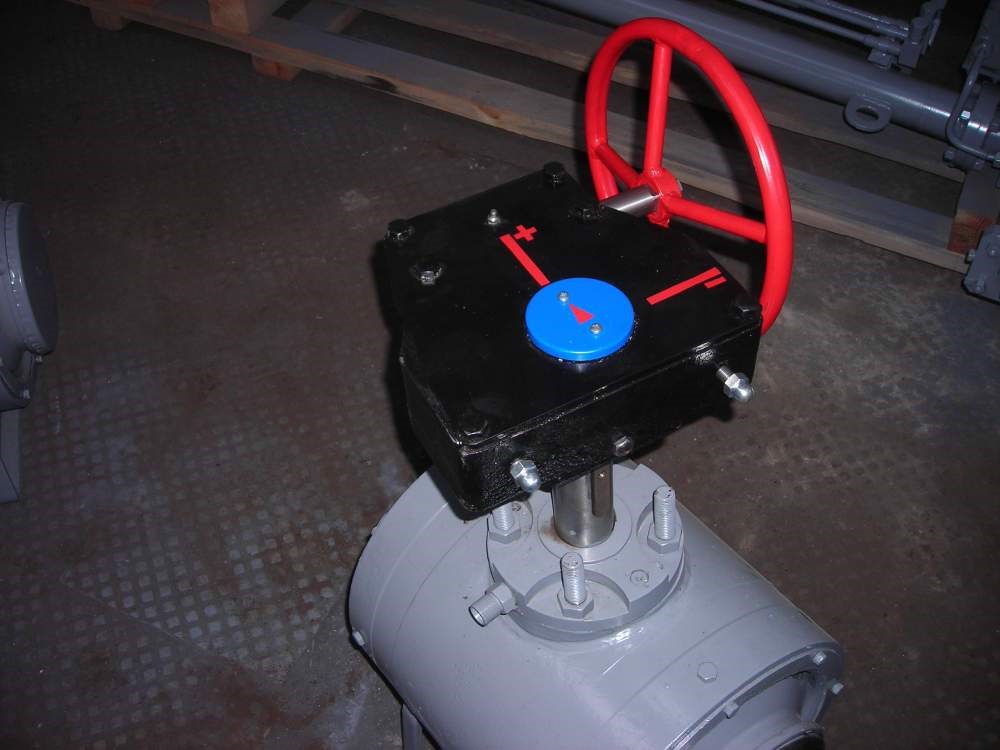

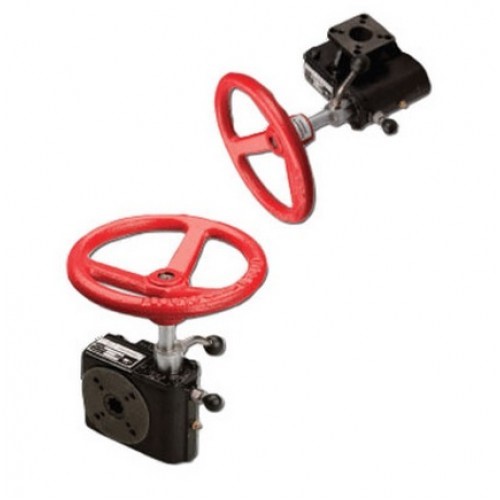

РУЧНОЙ ДУБЛЕР – устройство, предназначенное для ручного управления арматурой с приводом, в случаях, когда последний не используется по каким-либо причинам.

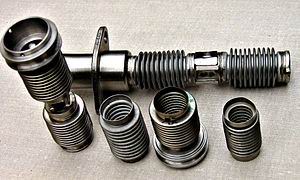

СИЛЬФОН – упругая однослойная или многослойная гофрированная оболочка из металлических, неметаллических и композиционных материалов, сохраняющая плотность и прочность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических нагружений.

Сильфон применяется в качестве герметизирующего, чувствительного или силового элемента.

УПЛОТНЕНИЕ – совокупность сопрягаемых элементов арматуры, обеспечивающих необходимую герметичность подвижных или неподвижных соединений деталей (узлов) арматуры.

САЛЬНИКОВОЕ УПЛОТНЕНИЕ (САЛЬНИК) – уплотнение подвижных деталей (узлов) арматуры относительно окружающей среды, в котором применен уплотнительный элемент с принудительным созданием в нем напряжений, необходимых для обеспечения требуемой герметичности.

СИЛЬФОННОЕ УПЛОТНЕНИЕ – уплотнение подвижных деталей (узлов) арматуры относительно окружающей среды, в котором в качестве герметизирующего элемента применен сильфон.

ПРОТОЧНАЯ ЧАСТЬ – тракт, по которому протекает рабочая среда, сформированный корпусом арматуры и запирающим или регулирующим элементом.

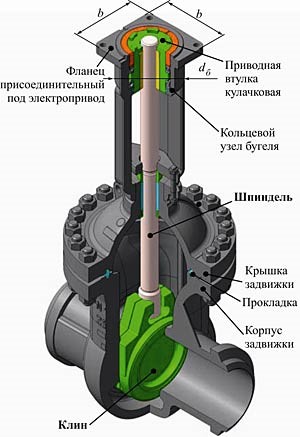

ШПИНДЕЛЬ – кинематический элемент арматуры, осуществляющий передачу крутящего момента от привода или исполнительного механизма к запирающему или регулирующему элементу арматуры.

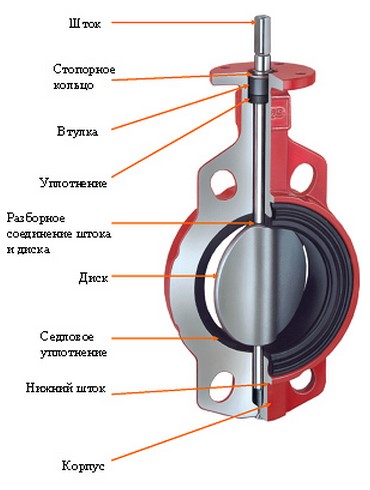

ШТОК – кинематический элемент арматуры, осуществляющий передачу поступательного усилия от привода или исполнительного механизма к запирающему или регулирующему элементу.

ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ – узел арматуры с автоматическим управлением (сильфон,мембрана, поршень, золотник и т. п.), связанный с подвижной частью затвора, воспринимающий и преобразующий изменения параметров рабочей среды в соответствующие изменения усилий на нем и обеспечивающий за счет этого перемещение регулирующего элемента или запирающего элемента.
