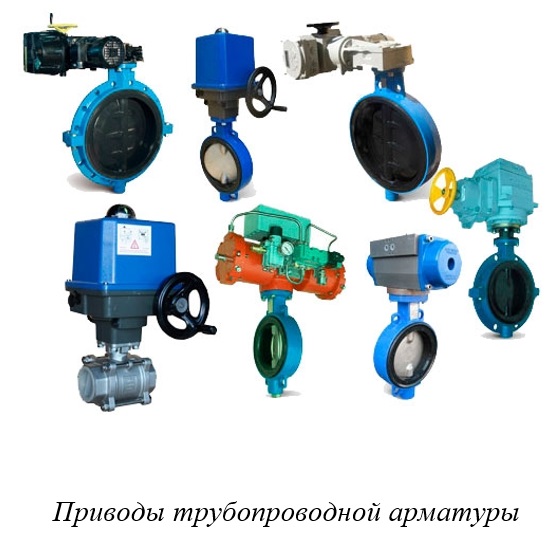

Приводы трубопроводной арматуры



Приводы трубопроводной арматуры

Одним из главных векторов, определяющих развитие промышленного оборудования, является растущая автоматизация производственных процессов. Ее важнейший аспект ─ дистанционное управление трубопроводной арматурой, доля которой составляет не менее 10-15 % от общей стоимости технологических установок. Успешное и эффективное решение этой задачи невозможно без применения приводов трубопроводной арматуры.

В нормативных документах трубопроводная арматура определяется как техническое устройство, предназначенное для управления потоком рабочей среды путем изменения проходного сечения. Для того, чтобы эффективно управлять, она сама должна быть хорошо управляемой, а, значит, снаряженной необходимыми для этого средствами.

На протяжении многих не веков даже, а тысячелетий, людям приходилось обходиться ручным управлением. В крайнем случае, можно было задействовать конную тягу. Ничего другого не оставалось. А при тогдашнем уровне развития технологий и не требовалось. Но это «равновесие» отсутствия потребностей и невозможности их удовлетворения не могло продолжаться бесконечно. Конец ему положили две сначала никак не соприкасавшиеся между собой тенденции.

Начиная с изобретения паровой машины, заметно ускорил свое поступательное движение научно-технический прогресс. Важнейшей вехой на этом пути стало изобретение электродвигателя в XIX веке. Были придуманы и буквально на глазах совершенствовались конструкции пневмодвигателей и гидравлических машин. Появилась принципиальная возможность воздействовать на арматуру не только силой мускулов живых существ, но и с помощью компактного, удобного и мощного механизированного привода.

С другой стороны, по мере увеличения размеров трубопроводной арматуры и роста давления рабочей среды, справляться с ее управлением привычными способами становилось затруднительно, а иногда и вовсе невозможно. И случилось то, что должно было случиться, ─ в трубопроводную арматуру пришел механизированный привод. Его использование придало ей новое качество. Трубопроводная арматура стала намного безопасней и удобней в эксплуатации и обслуживании, а ее работа ─ более надежной. На порядок выросла эффективность управления процессами, протекающими с ее использованием. Это дало принципиально новую возможность устройства масштабных многокомпонентных технологических систем, состоящих из связанных в единую систему десятков, сотен и тысяч единиц арматуры. Наличие приводов позволило устанавливать трубопроводную арматуру в труднодоступных, неудобных местах.

О том, сколь значимый технологический скачок был совершен благодаря внедрению механизированного привода, можно судить на простом примере. Оснащение в начале XX столетия электроприводами задвижек Dn 500, 600 и 700 мм позволило сократить время их закрытия с получаса до полутора минут, т. е. в пятнадцать раз.

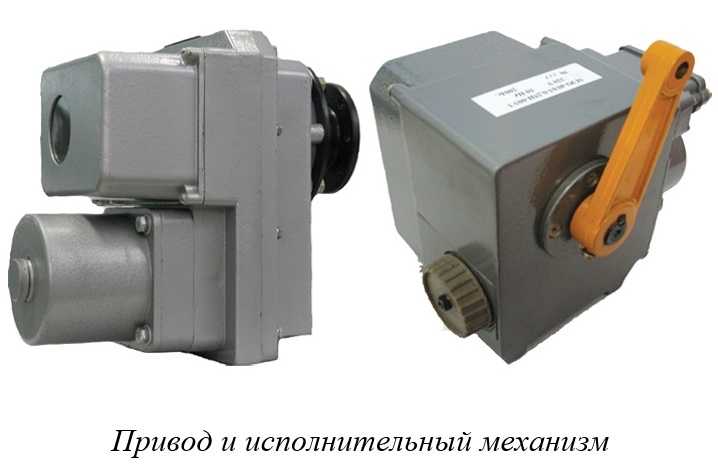

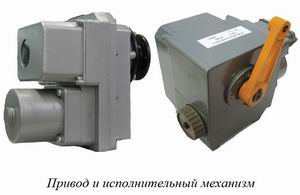

Привод и исполнительный механизм

В технике приводом называют устройство, приводящее машину в движение. Причем термин «привод» может адресоваться как всей совокупности необходимых для этого составляющих устройства, включающего двигатель, силовую передачу, систему управления, так и только передаче. Например, ременной привод. Часто между приводом и двигателем фактически ставят знак равенства ─ электрический привод.

Привод трубопроводной арматуры ─ это устройство для управления арматурой. Он не только обеспечивает перемещение запирающего элемента, но при необходимости создает усилие, гарантирующее требуемую герметичность затвора.

Говоря о приводе как совокупности устройств, необходимо упомянуть о входящих в его состав силовом элементе и редукторе.

Силовой элемент преобразует потребляемую приводом энергию в усилие, приводящее к перемещению соединенного с затвором штока (шпинделя).

Взаимодействие привода с трубопроводной арматурой может быть непосредственным или через переходник (редуктор). Редуктор позволяет уменьшить частоту вращения привода и увеличить крутящий момент. В приводах трубопроводной арматуры могут быть задействованы редукторы разных конструкций ─ волновые, зубчатые, комбинированные, конические, планетарные, спироидные, цилиндрические, червячные.

В приведенном выше определении привода трубопроводной арматуры был упомянут только запирающий элемент, и ничего не сказано о регулирующем элементе. Это не случайно. Приводы регулирующей арматуры, частью конструкции затвора которой является регулирующей элемент, получили отдельное название ─ исполнительный механизм.

Функция исполнительного механизма ─ обеспечивать движение регулирующего элемента в соответствии с командной информацией, поступающей от внешнего источника энергии.

Классификация приводов трубопроводной арматуры: возвратно-поступательные, неполнооборотные, многооборотные, местные, дистанционные

Различают три больших «класса» приводов трубопроводной арматуры: возвратно-поступательные (прямоходные, линейные), неполнооборотные и многооборотные.

В возвратно-поступательном приводе, используемом для задвижек (с жестким и упругим клином, параллельных, шланговых), а также для запорных и мембранных клапанов выходной элемент совершает возвратно-поступательные движения.

Преобразовать вращательное движение привода в возвратно-поступательное движение запирающего или регулирующего элементов можно с помощью ходовой гайки (резьбовой втулки).

В неполноповоротном приводе выходное кинематическое звено совершает менее одного поворота. В большинстве случаев речь идет о повороте на 90 градусов, хотя иногда он бывает и большим. Такие приводы используют для управления шаровыми и иными кранами, дисковыми затворами.

В многооборотном приводе выходной элемент совершает более одного поворота.

Механический привод может быть установлен непосредственно на арматуре (т. н. «местный привод»; в этом случае основой для его крепления служат крышка либо верхняя часть корпуса) или размещаться отдельно от нее (дистанционный привод).

И все же важнейший повод для классификации приводов трубопроводной арматуры ─ вид используемой энергии.  В зависимости от потребляемой энергии они могут быть ручными, гидравлическими, пневматическими электрическими, электромагнитными или представлять собой их комбинацию.

Привод трубопроводной арматуры, одновременно использующий энергию сжатого газа и гидравлическую энергию, носит название «пневмогидропривод», а электрическую и гидравлическую энергию ─ «электрогидравлический привод».
