Арматура с ручным приводом

Арматура с ручным приводом

Ручной привод – устройство для управления арматурой, в котором используется, как сказано в нормативных документах, «энергия человека». Ручным приводом или ручным дублером может быть оснащена арматура с механизированным приводом. Для передачи воздействия на арматуру с ручным приводом служат маховик или рукоятка.

Первый имеет вид колеса, установленного на шпинделе арматуры или редукторе, вторая представляет собой стандартное приспособление для держания рукой.

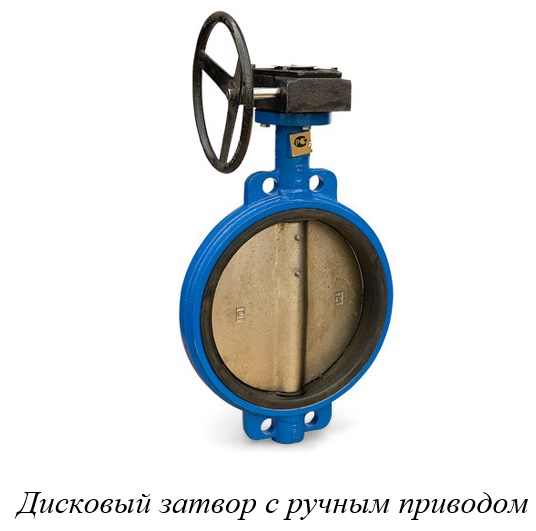

Если для управления арматурой необходим значительный крутящий момент на шпинделе, усилие на рукоятке маховика можно уменьшить, используя редукторы с зубчатой (конической цилиндрической) или червячной передачей.

Трубопроводную арматуру с ручным приводом размещают в местах, максимально приспособленных для безопасного и удобного обслуживания: на высоте до 1,8, а при частом использовании – не более 1,6 м.
