Расчет пропускной способности Kv и Kvs для арматуры трубопроводов



Расчет пропускной способности Kv и Kvs для арматуры трубопроводов

Коэффициентом пропускной способности (Kv) характеризуется пропускная способность задвижек, вентилей, регулирующих клапанов и другой арматуры. Этот коэффициент обязательно указывается в технических характеристиках заводом-производителем, он определен по расходу среды м3/час, плотностью 1 000 кг/м3, при температуре 15 ℃ и перепаде давления 1 Бар.

Реальный коэффициент учитывает много факторов, в той или иной степени влияющих на сложность расчета и работу арматуру. Поэтому для более простого расчета и выбора арматуры по каталогу введено понятие Kvs.

Величина Kvs характеризует расход через арматуру в полностью открытом положении при перепаде давления в 1 Бар.

Величина Kv характеризует расход при любом другом положении. При расчете арматуры определяется коэффициент расхода Kv, а затем с учетом коэффициента 1,3производится подбор по каталогу.

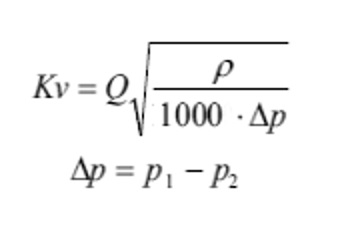

Расчет коэффициента пропускной способности (м3/ч) производится по следующей формуле:



где:

Q – расход жидкости м3/ч;

Ρ – плотность жидкости кг/м3;

p1– входное давление, Бар абс.;

p2 – выходное давление Бар абс.;

Δp – перепад давления на клапане, Бар.



Величина абсолютного давления отличается от величины относительного на 1 Бар (величина одной атмосферы):


 При расчете следует учитывать условие возможного возникновения кавитации и проверить допустимый перепад давления:
