Номинальный размер (условный проход) является одним из параметров запорной арматуры (в соответствии с ГОСТ 28338-89 «Соединения трубопроводов и арматуры. Проходы условные (размеры номинальные). Ряды»).

Номинальный размер (условным проходом) представляет собой параметр, применяемый в трубопроводных системах в качестве основной характеристики соединений трубопроводов, арматуры и фитингов. Он (номинальный размер или условный проход) не имеет единицы измерения и примерно равен внутреннему диаметру присоединяемого трубопровода, который измеряют в миллиметрах, а в запорной арматуре он равен внутреннему диаметру присоединяемых концов.

Часто номинальный размер (условный проход) указывают с помощью обозначения DN и числового значения, который выбирают из ряда, указанного в ГОСТ 28338-89. Например, номинальный размер (условный проход) 400 обозначают как DN 400.

В арматуре и соединениях трубопроводов (производство которых освоено до введения в действие стандарта ГОСТ 28338-89, дата введения 01.01.91) допускается использовать обозначение условного прохода (номинального размера) Dy.

Dy – так обозначается условный проход, например, условный проход 200 мм выражается как Dy 200.

Исходя из конструктивных соображений и необходимости обеспечения минимального гидравлического сопротивления определяются внутренние размеры проходов в запорной арматуре. Таким образом, особые требования, предъявляемые к проходному сечению арматуры, часто зависят от условий эксплуатации и характера транспортируемого продукта.

Рассмотрим несколько определений термин «арматура неполнопроходная»:

1. Арматура, у которой площади сечений проточной части есть меньше площади отверстия входного патрубка (например, зауженная арматура).

2. Арматура, когда ее внутренний диаметр меньше, чем диаметр трубопровода, где она смонтирована.

3. Арматура, диаметр седла которой меньше 90 %, но не меньше 60 % номинального внутреннего диаметра выходного патрубка. При этом главное, что номинальный внутренний диаметр выходного патрубка для отдельно взятого тина арматуры существует в соответствующем стандарте на изделие или есть его технические характеристики.

При этом термин не учитывает степени уменьшения площади проходного сечения. Таким образом, приведены таблицы с размерами диаметра седла для незначительного и существенного его уменьшения в стандарте ISO 7221 2006.

Такие размеры называются Reduced bore («уменьшенное сечение») и Double reduced bore («двойное уменьшенное сечение»).

Вероятно, целесообразнее использовать термины: «неполнопроходность 1-й степени» и «неполнопроходностъ 2-й степени» или «зауженная арматура» или «зауженная вдвойне арматура» (но это не рекомендованные ГОСТом Р 52720 термины).

Неполнопроходная арматура (зауженная арматура) – трубопроводная арматура, когда площади сечений проточной части являются меньше площади отверстий входного патрубка (ГОСТ Р 52720-2007. «Арматура трубопроводная. Термины и определения» принят Приказом Ростехрегулирования от 11.04.2007 N 61-ст).

Существенная разница между полнопроходными и неполнопроходными шаровыми кранами

Шаровые краны незаменимы в трубопроводах отопления, газо- и водоснабжения, а также при передаче на большие расстояния жидких или газообразных веществ.

Есть две основные разновидности шаровых кранов: полнопроходные и неполнопроходные.

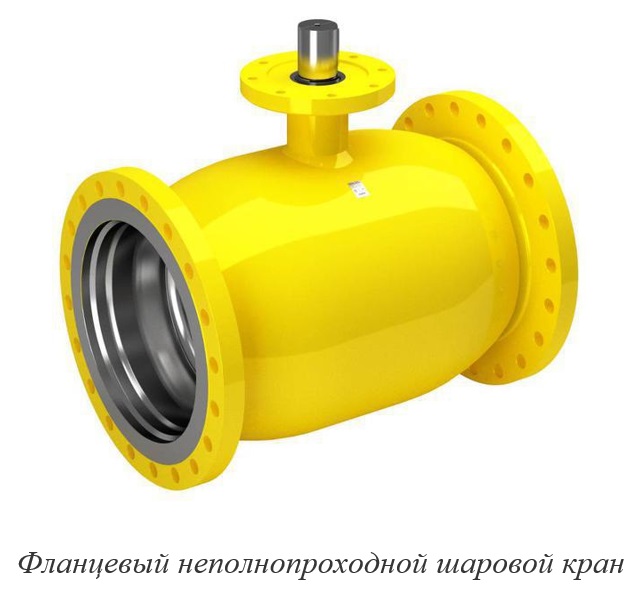

Диаметр проходного сечения – ключевое отличие одного вида арматуры от другого. У неполнопроходного шарового крана имеется меньший диаметр проходного отверстия в шаре, чем диаметры входа и выхода. Внутренний проход крана – диаметр непосредственно шара, который выступает элементом дозирования газа или жидкости. В этом случае коэффициент гидравлического сопротивления будет существенно выше, чем в шаровых кранах, которые являются полнопроходными.

Относительно низкая стоимость неполнопроходных шаровых кранов является одним из главных их достоинств, ведь в этом случае для производства изделия затрачивается меньше материала.

Неполнопроходные шаровые краны легче в управлении, ведь поток перекрываемой рабочей среды здесь существенно ниже, чем такой же поток, но в полнопроходном кране.

Тем ниже нагрузка на основной запорный орган – шар, чем меньше напор и диаметр.

Срок службы запорного механизма продлевает общее снижение различных нагрузок.

Также снижение материалоемкости неполнопроходных кранов понижает и общий вес изделия, что крайне важно при монтаже систем огромных диаметров.

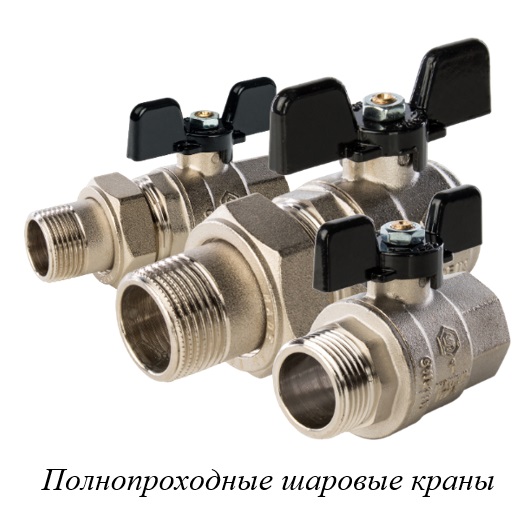

В лучшую сторону отличаются полнопроходные шаровые краны от неполнопроходных в связи с большей пропускной способностью и меньшим гидравлическим сопротивлением. Ведь в этом случае потери напора в трубах меньше.

Как правило, полнопроходные шаровые краны используют на трубопроводах, работающих с несжимаемыми жидкостными средами. При этом серьезный показатель, который обязательно нужно учитывать при оценке производительности системы, – это потери напора.

Таким образом, задача монтажника заключается в том, чтобы оценить особенности работы системы (либо ее участка) в каждом случае, а потом решить на основании этой информации, где и какой шаровый кран устанавливать лучше всего.

Правильный подбор оборудования – залог экономии денежных средств и времени при производстве работ.
