Цилиндрический кран

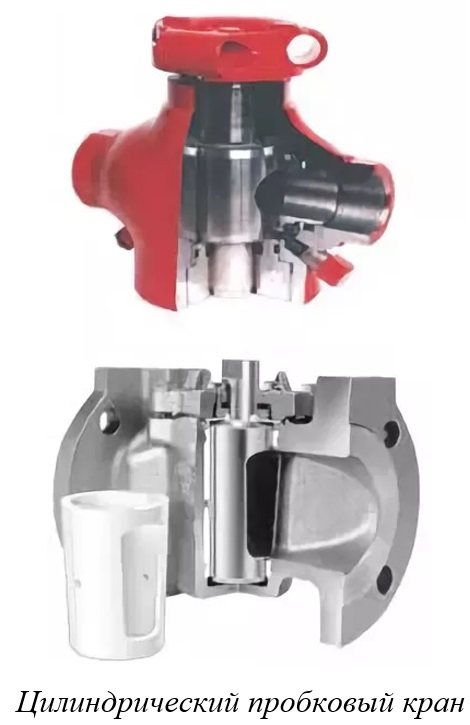

Цилиндрический кран Цилиндрический кран– это кран, запорный или регулирующий орган которого имеет форму цилиндра (определение ГОСТ 24856-81 «Арматура трубопроводная промышленная. Термины и определения»).

Кран с цилиндрическим запорным органом проще конусных в изготовлении, а их уплотнительные поверхности не нуждаются в притирке ввиду простоты технологической доводки цилиндрических поверхностей на универсальных шлифовальных станках.

 По конструктивным признакам цилиндрические краны можно разделить на две группы: краны с металлическим и эластичными уплотнениями.


Цилиндрический кран

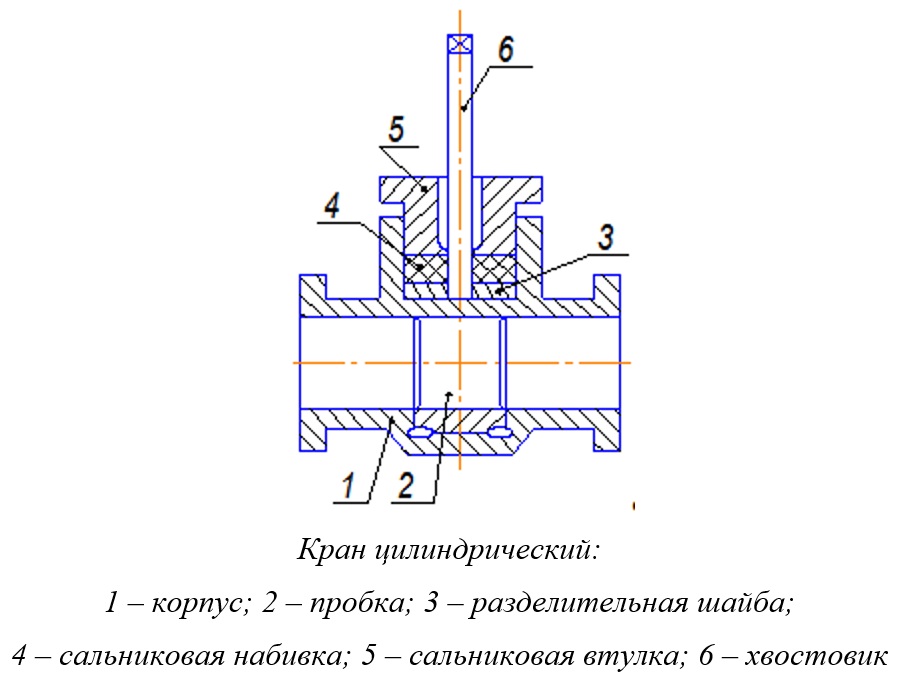

с уплотнением «металл по металлу» состоит из корпуса, металлического запорного органа, крышки и сальника. Между уплотнительными цилиндрическими поверхностями должен быть или небольшой натяг или минимальный зазор.

Цилиндрические краны с эластичным уплотнением большей частью применяют с металлическим запорным органом и неметаллическим эластичным уплотнением в седле. Седло выполняют из пластмассы, резины или специальных составов с асбестовым, графитовым или другими наполнителями.

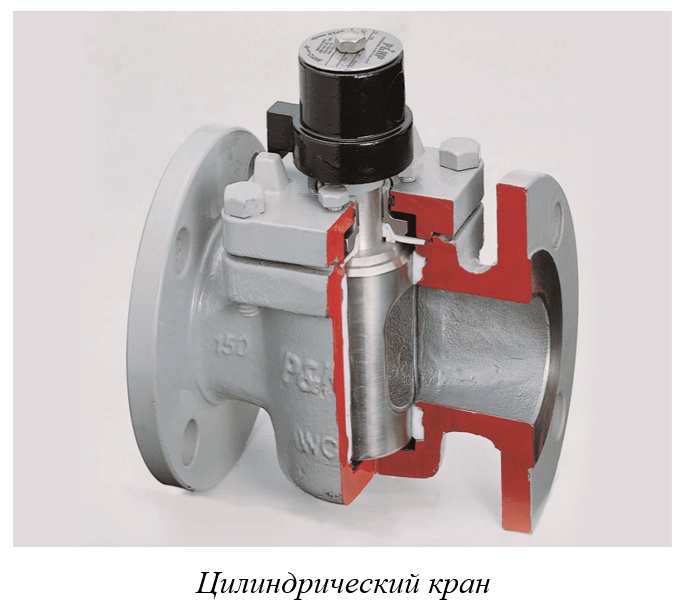

Кран цилиндрический имеет цилиндрический затвор с встроенным в него корпусом для вращения затвора. Корпус сконструирован в виде отрезка трубы. Поворотный шпиндель с установленной на нем рукояткой и узел уплотнения поворотного шпинделя. Основанием проходного канала затвора является труба, закрепленная в нем посредством сварки.

Ось затвора перпендикулярна оси трубы. К корпусу крана приварены фланцы.

В расточки фланца встроены уплотнительные составляющие в виде двух вставок из графитопласта или полиамида. Данные вставки выполняют функцию подшипников скольжения и захватывают цилиндрический затвор по торцевым и боковым поверхностям по скользящей посадке, обуславливая его центрирование в корпусе, при сборке крана.


Такое устройство, как кран цилиндрический имеет весьма ограниченную область применения. Относится к трубопроводной арматуре, предназначается для регулирования потоками жидкостей в технологических процессах, в сфере тепло- и водоснабжения.
