Фланцы стальные свободные на приварном кольце

Современное развитие технологий дает возможность производить фланцы их многих материалов. Данный фактор и стал причиной того, что эти детали могут использоваться для соединения элементов трубопровода вне зависимости от окружающей среды (показатели влажности и температуры) и среды, которая находится внутри труб.

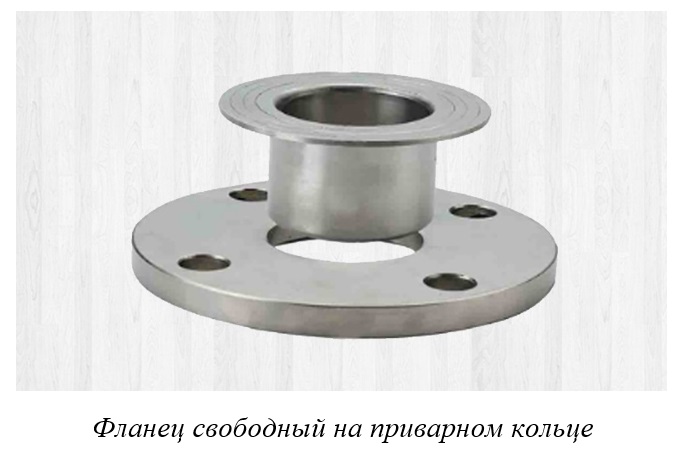

Фланец свободный на приварном кольце – это вид стального изделия, представляющий собой два кольца: приварное и свободное. Приварное (внутреннее) кольцо с условным диаметром от 10 до 500 мм крепится к трубе методом сварки и накладываются два шва: внутри и снаружи. Такое кольцо создает герметичность. Его внутренняя часть имеет девять различных исполнений. Кольцо свободное – большего размера, надевается на трубу и свободно вращается. Кольцо предназначено для стягивания и фиксации соединения.

Свободный фланец может использоваться практически во всех отраслях (энергетической, химической, нефтяной, газовой и других отраслей промышленности на трубопроводах рабочим давлением более 2,5 МПа) для проведения монтажа оборудования и трубопроводов. Применение: для. Также свободный фланец применяют при монтаже инженерных коммуникаций: холодного и горячего водоснабжения, канализации.

Особенность конструкции позволяет быстро и надежно закрепить фланец на трубопровод, что позволяет работать в труднодоступных местах, где необходимо производить стыковку деталей с трубопроводом.

Свободные фланцы можно использовать многократно.

Основное отличие свободных фланцев на приварном кольце от плоских и воротниковых заключается в том, что эту деталь составляют две части – плоский фланец, надевающийся на трубу, и кольцо, приваривающееся к трубопроводу.

Кольцо и фланец должны иметь одинаковый внутренний диаметр. Основное преимущество свободных фланцев в удобстве их использования – во время монтажа сама деталь и отверстия для крепления остаются свободными (отсюда такое название), а чтобы соединить его с другим фланцем не нужно поворачивать трубу.

Свободные фланцы – наиболее оптимальный вариант для присоединения трубопроводного оборудования и арматуры, особенно в тех случаях, когда сложно добраться к месту монтажа. Также такой вид фланцев отлично подходит для трубопроводов, постоянно требующих ремонта.



Марка стали: сталь марки Ст3сп, не ниже второй категории. В некоторых случаях внутреннее кольцо фланца 12822-80 изготавливают из стали нержавеющей, а свободное кольцо – из обычной

Рабочее давление: от 0,1 МПа до 2,5 МПа (от 1 кгс/см², до 25 кгс/см²).

Стальные свободные фланцы могут нормально функционировать при температуре от

–30 до +300 ℃.

Условный диаметр: 10-500 мм.



Главные достоинства свободных фланцев:

• Свободное вращение фланца вокруг трубы, благодаря чему соединение деталей проводится достаточно быстро.
• Фланец не контактирует с жидкостью, которая находится в трубе, поэтому можно использовать недорогие изделия, для изготовления которых была использована конструкционная углеродистая сталь или коррозионностойкие металлы.
• Если система быстро изнашивается или подвержена коррозии, фланцы можно восстановить и использовать повторно.
• Легкая установка даже в самых труднодоступных местах.



01 апреля 2015 г. вступил в силу новый стандарт ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250» взамен ГОСТ 18815-80 – ГОСТ 18822-80.
