Е.А. Козырев, генеральный директор ООО «БК-Приводная арматура». От пневмопривода к пневмоприводному узлу: как меняются требования к управлению трубопроводной арматурой

В пятом номере журнала «Вестник арматуростроителя» № 5 (98) Евгений Козырев, генеральный директор ООО «БК-Приводная арматура», рассказал о требованиях к управлению трубопроводной арматурой.

Пневматический привод давно стал привычным решением для автоматизации трубопроводной арматуры. Он понятен по конструкции, надежен в эксплуатации и хорошо подходит для многих промышленных объектов. Поэтому в ряде случаев задача выглядит достаточно простой: есть арматура, известен требуемый крутящий момент, есть давление управляющего воздуха – остается подобрать привод и добавить к нему необходимую обвязку.

Но в реальных запросах последних лет хорошо видно, что эта логика постепенно меняется. Заказчику все чаще нужен не просто пневмопривод как отдельное изделие, а готовый пневмоприводный узел, который будет работать в составе технологической линии, системы АСУ ТП, диспетчеризации или противоаварийной защиты.

В технических заданиях и опросных листах рядом с моментом и давлением воздуха появляются требования к времени открытия и закрытия, аварийному положению, подготовке воздуха, сигналам обратной связи, местному и дистанционному управлению, проверке частичным ходом, диагностике и блоку местного управления. В результате меняется сама постановка задачи. Важно уже не только то, какой привод установлен на арматуру, а то, как эта арматура должна управляться, контролироваться и обслуживаться на объекте.

Отдельный пневмопривод и пневмоприводный узел: в чем разница

Простой пневмопривод – это прежде всего исполнительный механизм. Его задача – преобразовать энергию сжатого воздуха в механическое движение и повернуть запорный или регулирующий орган арматуры. В минимальной комплектации к нему обычно добавляют соленоидный клапан, трубки, фитинги и монтажный комплект.

Для части задач этого действительно достаточно. Если требуется только открыть или закрыть арматуру по команде, а дополнительные требования к управлению, диагностике и эксплуатации отсутствуют, базовая комплектация может быть вполне оправданной.

Но как только в техническом задании появляются дополнительные условия, простая комплектация уже не закрывает всю задачу. Например, если нужно подтвердить фактическое положение арматуры, выдержать заданное время срабатывания, обеспечить определенное поведение при потере давления воздуха, реализовать местное управление или передать в АСУ ТП набор сигналов, то речь идет уже не об отдельном приводе. Это задача формирования пневмоприводного узла.

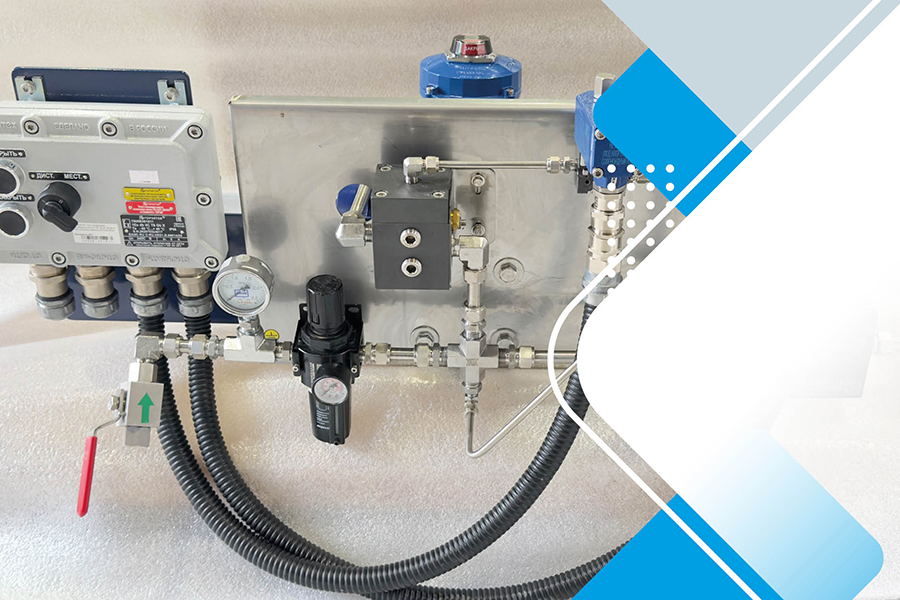

Такой узел может включать пневмопривод, пневматическую обвязку, соленоидные клапаны, блок подготовки воздуха, регуляторы скорости, концевые выключатели или датчики положения, ресивер, распределительный ящик, блок местного управления, монтажную плиту, кронштейны, трубки, фитинги и комплект эксплуатационной документации.

Пневмопривод отвечает на вопрос, чем повернуть арматуру. Пневмоприводный узел отвечает на вопрос, как арматура должна управляться и контролироваться.

В этом и заключается принципиальная разница. Управляемый пневмоприводный узел – это не сумма отдельных изделий, а согласованная система, где механика, пневматика, электрические сигналы, логика управления и документация должны соответствовать одной задаче.

На практике проблемы чаще всего появляются не потому, что сам пневмопривод выбран «плохой». Гораздо чаще причина в том, что требования к узлу в целом были учтены неполно. Часть требований может быть указана в ТЗ, но восприниматься как второстепенная. Часть может просто не попасть в запрос, если поставщику передали только базовые данные по арматуре.

Первая зона риска – крутящий момент. Иногда привод подбирается практически «впритык», по минимально необходимому значению. Формально такой подбор может выглядеть корректным, но реальная эксплуатация редко похожа на идеальные условия. На работу арматуры влияют трение уплотнений, перепад давления, температура, длительность простоя, особенности конструкции и свойства рабочей среды. Поэтому при подборе важно учитывать не только номинальное значение момента, но и условия, в которых арматура будет работать.

Второй важный вопрос – давление управляющего воздуха. Момент, развиваемый пневмоприводом, напрямую зависит от давления. Если привод выбран исходя из 6 бар, а на объекте минимально доступное давление может быть ниже, фактический выходной момент тоже будет ниже расчетного. Поэтому в запросе нужно уточнять не только максимальное давление в магистрали, но и минимально гарантированное рабочее давление, при котором узел должен выполнить свою функцию.

Третья зона риска – подготовка воздуха. Фильтр-регулятор иногда воспринимают как дополнительную опцию, которую можно исключить ради упрощения комплектации. На деле качество управляющего воздуха влияет на работу соленоидов, регуляторов, позиционеров и самого привода. Загрязнения, конденсат и нестабильное давление могут привести к нестабильной работе узла, увеличению времени срабатывания и дополнительному обслуживанию. Поэтому подготовка воздуха – это не аксессуар, а часть работоспособности пневмоприводного узла.

Отдельного внимания требует соленоидный клапан. Нужно учитывать тип пневмопривода, схему управления, напряжение питания, пропускную способность, требуемое время срабатывания, условия установки и требования заказчика. Один и тот же привод может работать по-разному в зависимости от того, какой соленоид установлен и как построена пневмосхема.

Еще один часто упускаемый элемент – обратная связь. Если система управления не получает подтверждения положения «Открыто» или «Закрыто», она фактически не видит результат выполненной команды. Команда может быть подана, но дошла ли арматура до требуемого положения – это уже отдельный вопрос. Для пусконаладки, эксплуатации и диагностики обратная связь становится важной частью логики управления.

Заводская готовность: от отдельных подключений к распределительному ящику

Когда пневмоприводный узел собирается из отдельных компонентов, каждый элемент может иметь собственное подключение. Отдельно подключается соленоидный клапан, отдельно блок концевых выключателей, отдельно датчики или дополнительные элементы контроля. Такое решение может быть полностью работоспособным, но с точки зрения монтажа и обслуживания оно требует большего внимания на объекте.

Промежуточным решением может быть распределительный ящик. В этом случае кабели от элементов пневмоприводного узла сводятся в одну точку. Заказчику проще выполнять внешнее подключение: не нужно тянуть кабели к каждому устройству отдельно, достаточно подключиться к клеммной коробке.

Но здесь важно не подменять понятия. Распределительный ящик – это не блок местного управления. Он повышает заводскую готовность, упрощает монтаж и делает подключение более аккуратным. Но сам по себе он не дает кнопочного управления на месте, выбора режима «местное/дистанционное», локальной индикации и полноценного интерфейса оператора.

Поэтому при анализе ТЗ важно понимать, что имел в виду заказчик. Если требуется только удобная точка подключения, может быть достаточно распределительного ящика. Если же речь идет о местном управлении, индикации, режимах работы и сигналах состояния, то нужен именно блок местного управления.

Исторически блок местного управления чаще ассоциировался с электроприводами. Для многих электроприводов это привычная часть конструкции: на корпусе есть кнопки, переключатель режима, индикация, иногда дисплей. Оператор на месте видит состояние привода и при необходимости может выполнить действие без обращения к диспетчеру или системе верхнего уровня.

У пневмоприводов ситуация иная. Сам по себе пневмопривод обычно не имеет встроенного операторского интерфейса. Он выполняет механическую работу, а управление, индикация и передача сигналов реализуются внешними устройствами: соленоидами, концевыми выключателями, датчиками, шкафами или постами управления.

С развитием АСУ ТП и ростом требований к эксплуатации логика, привычная для электроприводов, все чаще переносится и на пневмоприводные узлы. Заказчику важно, чтобы оператор мог на месте понять, в каком состоянии находится арматура, какой режим управления выбран, можно ли проверить работу узла при ПНР или обслуживании, какие сигналы уходят в систему управления.

БМУ нужен не потому, что без него пневмопривод не работает. Он нужен тогда, когда пневмоприводный узел должен быть понятен для эксплуатации. По сути, БМУ становится интерфейсом между оборудованием, оператором и системой управления.

В зависимости от требований конкретного объекта БМУ может быть выполнен как отдельный пост управления, шкаф или блок, установленный непосредственно на монтажной панели пневмоприводного узла. В простейшем варианте он обеспечивает команды «Открыть» и «Закрыть», выбор режима «Местное/Дистанционное» и индикацию положения. В более сложных исполнениях функционал может расширяться: добавляются режим «Стоп», дополнительные сигналы, диагностика, участие в алгоритмах ПАЗ, возможность запуска тестовых функций, например PST.

Что важно указать в ТЗ на БМУ

Одна из распространенных проблем – слишком общая формулировка требований. Например, в техническом задании может быть указано: «Предусмотреть блок местного управления». Формально требование есть, но из него не всегда понятно, какие функции должен выполнять БМУ.

Для корректной проработки решения желательно заранее определить несколько групп требований.

• Команды управления: требуется ли только открытие и закрытие, нужен ли отдельный «Стоп», должна ли быть возможность управления регулирующим положением, требуется ли запуск тестовой функции, например PST.
• Режимы управления: как должны работать «Местное» и «Дистанционное», блокируется ли дистанционная команда при выборе местного режима, передается ли в АСУ ТП сигнал о выбранном режиме.
• Индикация: что оператор должен видеть на месте – «Открыто», «Закрыто», промежуточное положение, выбранный режим, питание, готовность, отсутствие подтверждения положения или иной диагностический сигнал.
• Сигналы в АСУ ТП: положение арматуры, режим управления, неисправность, отсутствие подтверждения, активированный тест, состояние ПАЗ или другие сигналы по логике объекта.
• Исполнение и размещение: установка на самом узле, рядом с арматурой или в отдельном шкафу; требования к климату, степени защиты, взрывозащищенности, материалу корпуса и кабельным вводам.

Отдельно стоит отметить, что требования к БМУ лучше обсуждать одновременно с пневмосхемой и составом узла. Если блок местного управления добавляется в последний момент, почти неизбежно возникают вопросы по логике соленоидов, количеству сигналов, клеммам, кабельным вводам, месту установки и документации.

Практический опыт реализации

Практика показывает, что пневмоприводные узлы могут иметь разный уровень заводской готовности. В одних случаях достаточно базовой комплектации: привод, соленоидный клапан, концевые выключатели, трубная обвязка и монтажный комплект. В других требуется более сложная пневмосхема, например с ресивером, чтобы обеспечить заданное количество ходов при потере давления управляющего воздуха.

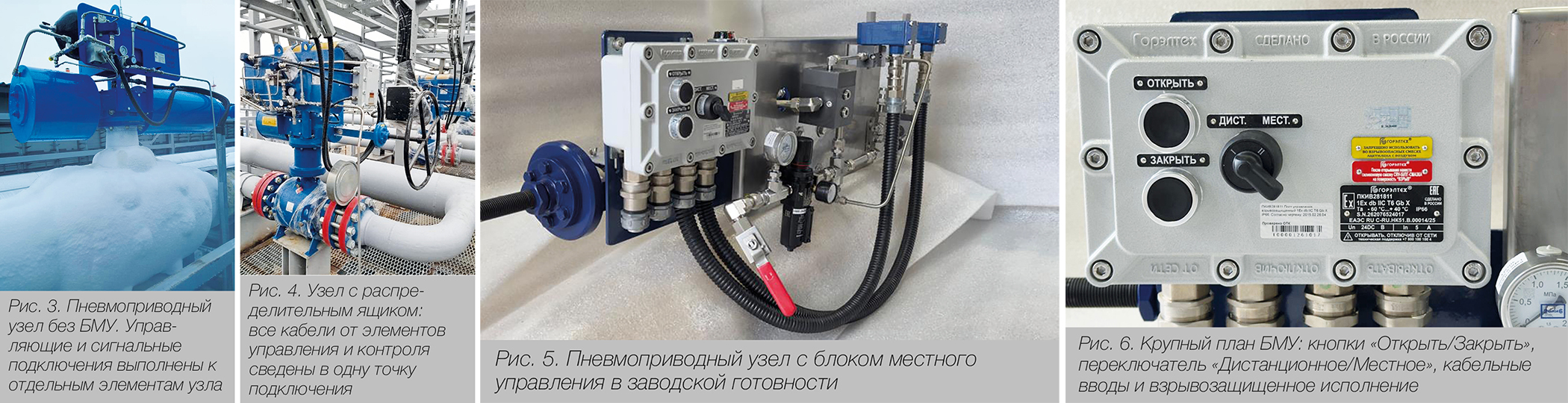

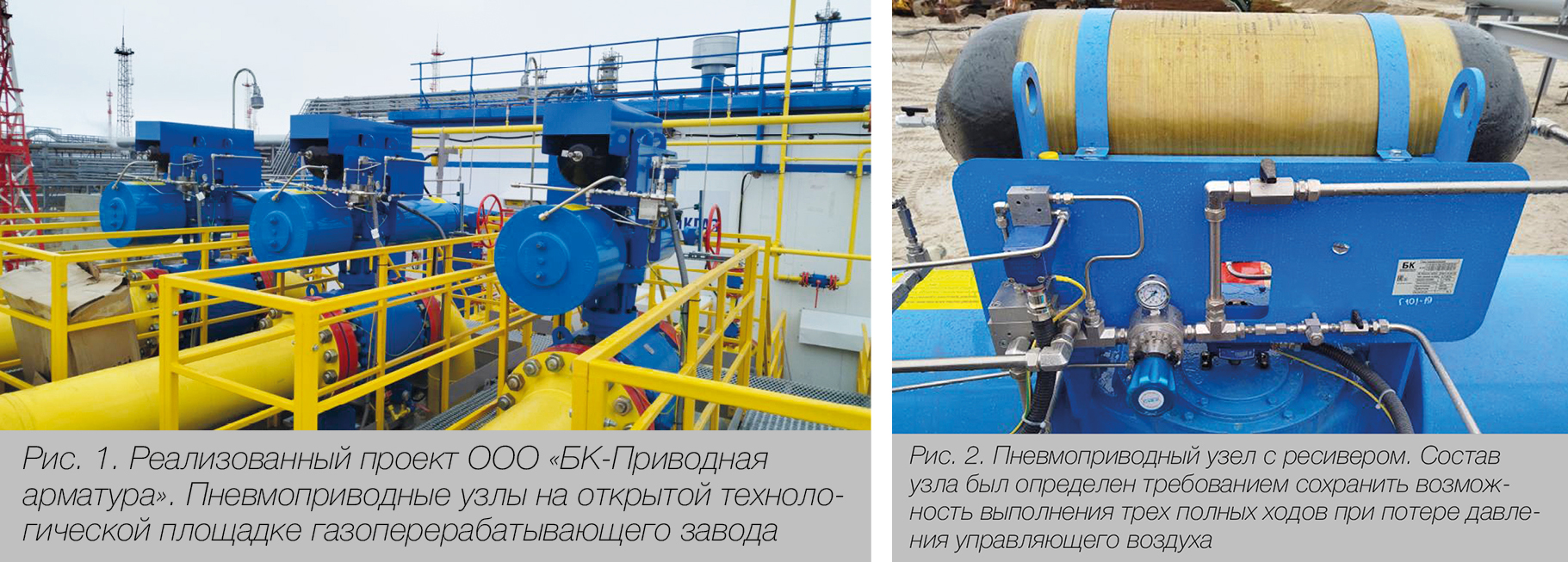

В реализованных проектах ООО «БК-Приводная арматура» встречались разные варианты: узлы без БМУ, решения с распределительными ящиками, а также пневмоприводные узлы с полноценными блоками местного управления. В каждом случае состав определялся не желанием добавить как можно больше компонентов, а конкретной функцией, которую должен выполнять узел.

Для арматурного завода это имеет прямое практическое значение. Чем больше требований удается выявить на этапе запроса, тем точнее можно сформировать техническое и коммерческое предложение конечному заказчику. И наоборот: если в запрос переданы только данные по моменту и присоединению, а требования к управлению, сигналам и эксплуатации остались за кадром, есть риск получить корректно подобранный привод, но неполноценный с точки зрения ТЗ узел.

Заключение

Пневмопривод остается простым и эффективным исполнительным механизмом. Но современные требования к управлению трубопроводной арматурой постепенно делают задачу шире. Все чаще требуется не отдельный привод, а пневмоприводный узел, в котором согласованы момент, давление воздуха, подготовка воздуха, соленоидные клапаны, обратная связь, режимы управления, местное управление и документация.

Ранее требования к блоку местного управления в основном применялись к электроприводам. Сегодня, с развитием АСУ ТП, диагностики и требований к эксплуатации, БМУ становится актуальным и для пневмоприводных узлов.

При этом важно подробно раскрывать требования к БМУ в техническом задании. Недостаточно написать «предусмотреть БМУ». Нужно определить, какие команды должны быть доступны, какая индикация нужна, как должен работать выбор местного и дистанционного режима, какие сигналы должны передаваться в АСУ ТП, требуется ли PST, участие в ПАЗ, особое исполнение или определенное место установки.

Опыт реализации таких решений показывает: чем раньше требования к управлению и эксплуатации переданы поставщику узла, тем точнее будет техническое решение. Сегодня корректный подбор все чаще начинается не только с вопроса «Какой момент нужен?», а с вопроса «Как должна работать арматура в составе системы управления?». Именно ответ на этот вопрос определяет состав современного пневмоприводного узла.
