• • • Потребитель: Добрый день. Помогите, пожалуйста, с эскизом втулки резьбовой к задвижке 663-300-ГИ. Заранее спасибо.
• • • ЧЗЭМ: Добрый день! Скорее всего имеется в виду задвижка 963-300-ГИ, серия 663 у нас используется для электроприводов. В задвижке 963-300-ГИ используется втулка резьбовая СТП 24-71-105.
• • • Потребитель: Добрый день. Задвижка 963-300-ГИ, у нас их 12 штук, и все ручные с маховиком. У меня есть старые втулки резьбовые, и размер (L-100 D-76*5 Tr 36*6 лев.) отличается от СТП 24-71-105.

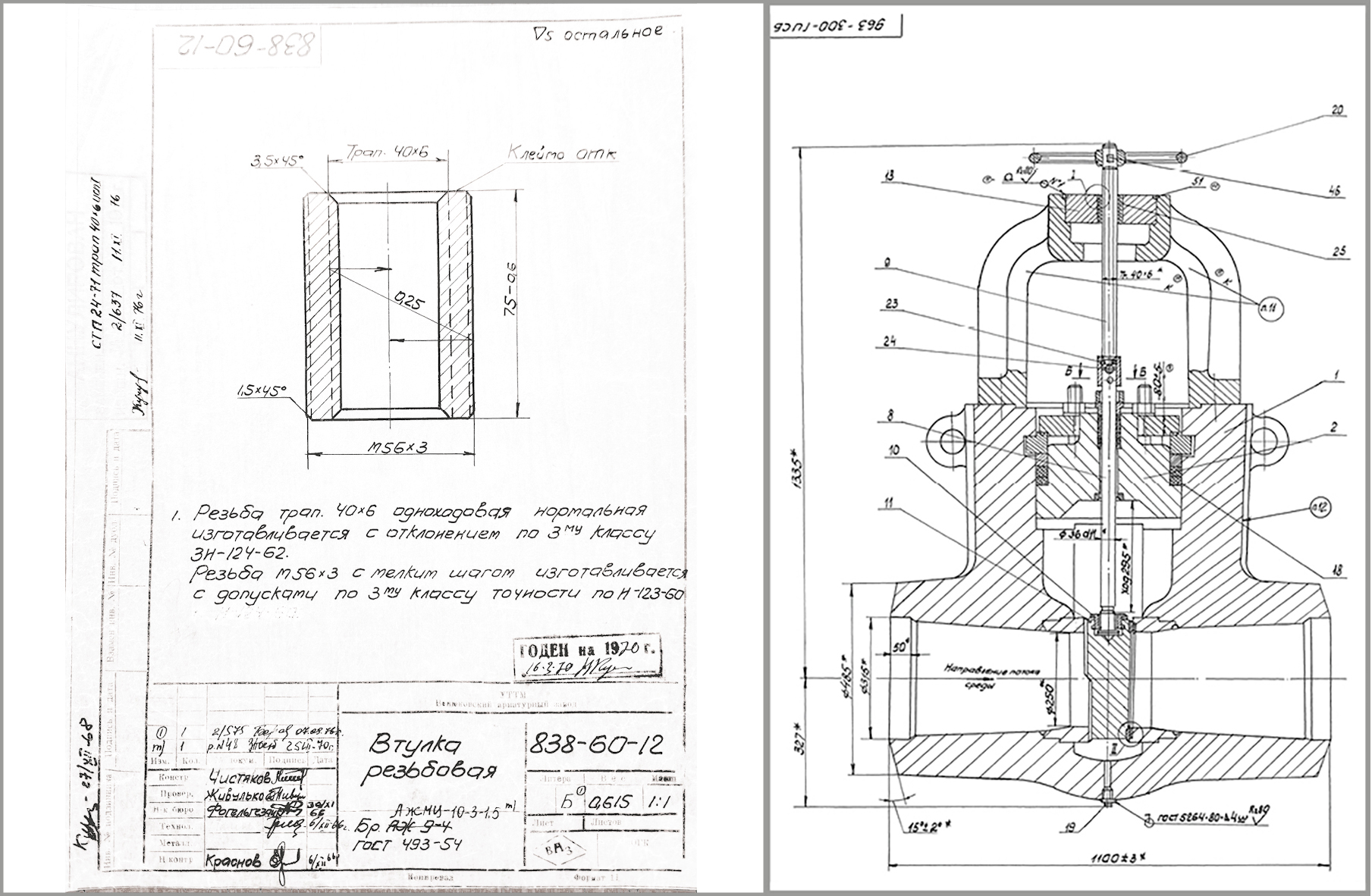

• • • ЧЗЭМ: Во вложении вы можете посмотреть выкопировку из сборочного чертежа задвижки 963-300-ГИ. На шпинделе, который имеет обозначение 963-300-8, и на сборочном чертеже задвижки ходовая резьба Tr40х6, никаких изменений в чертежах нет, это старые кальки, и такая резьба была изначально. В диске 963-300-12, в который вкручивается втулка резьбовая, резьба М56х3, т. е. все соответствует по размерам втулке СТП 24-71-105. Чертежа 838-60-12 в заводском архиве нет, да и в его обозначении смущает цифра 60, это обозначение DN изделия, в которое шла эта деталь, а изделий DN60 у нас в номенклатуре нет.
• • • Потребитель: Спасибо.
• • • ЧЗЭМ: Еще дополнительная информация: я посмотрел все аннулированные чертежи на задвижку 963-300-ГИ, и везде резьба Tr40х6. Кроме этого, я нашел чертеж втулки 838-60-12 (оказывается, был когда-то очень давно такой вентиль), она аннулирована и заменена на СТП, в ней тоже резьба Tr40х6.

• • • Потребитель: Подскажите, пожалуйста, 824-КЭР-0-02 идут в комплекте со штангой и шарниром или их надо отдельно заказывать?
• • • ЧЗЭМ: Добрый день! В комплект поставки привода 824-КЭР-0-0-02 входит муфта шарнирная 913-МШ-130-0, штанга не входит.
• • • Потребитель: Спасибо за ответ. Штанга – это отдельное изделие? Как оно правильно в таком случае называется?
• • • ЧЗЭМ: Вообще-то штанга – это просто труба, мы ее не поставляем, на станции сами подбирают трубу той длины, которая нужна... Главное, чтобы она внутренним диаметром садилась на шарнир колонкового привода и редуктора соответственно.
