ARMATURY Group поставила уникальные сварные задвижки для электростанции в Турции

16 Мая 2014
К самым значимым заказам компании ARMATURY Group a.s. относится поставка трубопроводной арматуры для новой угольной электростанции в Турции. Строительство электростанции Yunus Emre мощностью 2x145 МВт входит в перечень самых значительных чешских проектов за рубежом, в котором компания участвует с поставкой трубопроводной арматуры общим количеством 2200 шт.

Генподрядчиком строительства является компания Vítkovice Power Engineering a.s., обеспечивающая строительство под ключ. Строительство самой электростанции началось в ноябре 2011 г. Поставки арматуры осуществлялись в течение 2013 г.

«Производству арматуры в г. Дольни Бенешов предшествовали личные консультации с генеральным подрядчиком стройки, который уточнил требования инвестора, – рассказывает начальник отдела маркетинга Владимира Вацлавикова. – После рассмотрения технических спецификаций мы разбили поставку на стандартный ассортимент и специальную арматуру, которую необходимо было доработать, чтобы она соответствовала заданным требованиям и специфическим рабочим условиям эксплуатации».

Самым сложным изделием стала задвижка Ду 400 для рабочей температуры +570°С , которая будет приварена в трубопровод из материала X10CrMoVNb9-1 (P91), присоед. размеры 406,4x36 мм. «Арматуру можно было изготовить стандартно, то есть сделать задвижку из того же материала, что и трубопровод. Однако, учитывая стоимость материала P91, это было бы очень дорогое решение, чреватое техническими рисками, связанными со сваркой толстостенных материалов P91. Только поковка центра корпуса весила бы 2100 кг, – говорит генеральный Владимир Вашичек. – Как мы справились с такой задачей? Мы предложили заказчику оригинальное решение, то есть арматуру в исполнении корпус + удлинитель из материала 14MoV6-3 и патрубки (штуцеры) из X10CrMoVNb9-1 (P91)».

Данное исполнение выгодно именно с экономической точки зрения. Однако техники компании должны были решать проблему не только расчета корпуса из 14MoV6-3 для требуемых высоких параметров на давление (Ру 320) и температуру (+570 °C), но и проблему гетерогенного сварного соединения. Поэтому задвижку подвергли сложным прочностным расчетам. «Расчеты подтвердили, что задвижка обеспечивает сложные эксплуатационные параметры и соответствует всем требованиям европейских стандартов. На уплотняющих поверхностях седел и клина наварена наплавка Stellit 6, которая лучше всего подходит для пара. Герметичная крышка уплотнена профилированным графитным кольцом. Для защиты от повышения давления в промежутке корпуса входная плита клина просверлена. Задвижка управляется электроприводом AUMA типа SA при помощи редуктора AUMA типа GST», – объясняет Владимир Вашичек.

Следующий вопрос касался гетерогенного сварного шва.

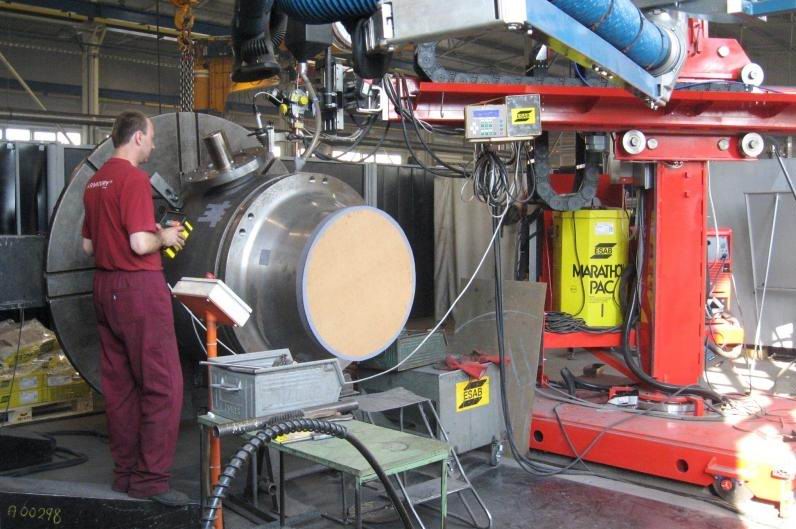

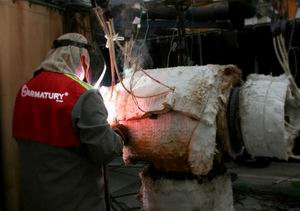

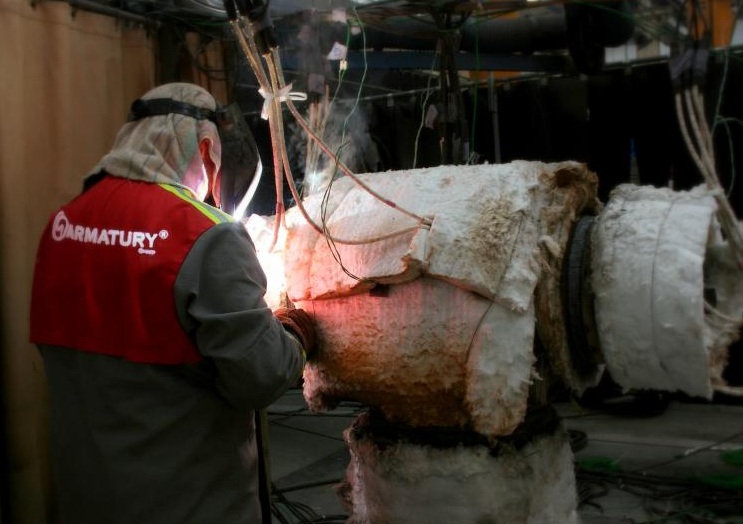

«В общем, самым слабым местом энергетического устройства, нагруженного высокими температурами и давлением, являются сварные соединения. В нашем случае исполнение сварных соединений усложнилось необходимостью выполнить гетерогенное соединение материалов 14MoV6-3 и X10CrMoVNb9-1, – рассказала Лудмила Гонькова, инженер по сварке. – Эти два основных материала относятся согласно директиве TNI CEN ISO/TR 15608 к разным подгруппам – 6.1 и 6.4. По стандарту ČSN EN ISO 15 614-1 «Определение и квалификация порядков сварки металлических материалов» необходимо при сочетании основных материалов провести контрольное сварное соединение. В соответствии с ČSN EN ISO 15 614-1 мы подобрали технологию ручной дуговой сварки с кромкой сварного шва с исполнением «в замок». Данное исполнение содействует более простой установке и соблюдению соосности отдельных деталей. Это также облегчит проведение самой сложной работы сварщика в корне шва, так как после термообработки можно корень сварки отобрать при обработке. Таким образом, нам удалось получить полную проплавку сварного шва в требуемом качестве».



Специалистам ARMATURY Group в сотрудничестве с Чешским сварочным институтом удалось решить все проблемы сварки, свидетельством чего является подтвержденный инспекционный сертификат № 1IC-2170, дающий компании право работать в указанном диапазоне по данной технологии сварки.

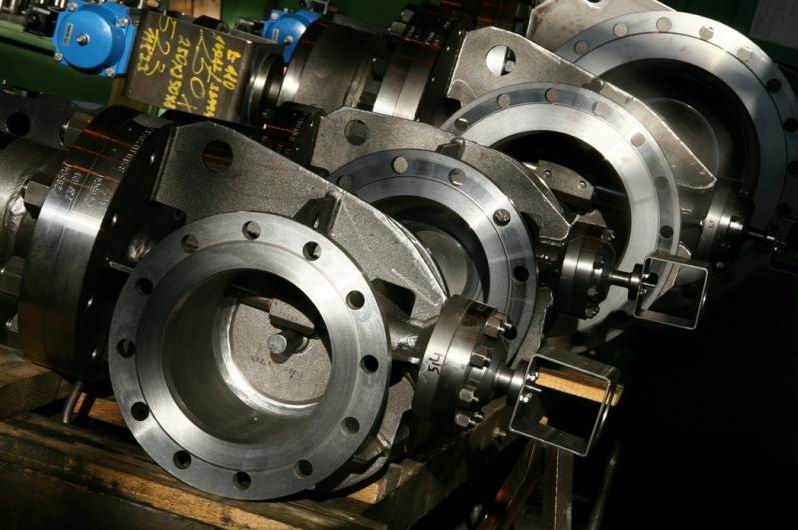

Для строительства новой электростанции Yunus Emre поставила, кроме специальной арматуры, также стандартный ассортимент промышленной арматуры. «Это была, прежде всего, арматура Ду 15-1400 и Ру 16-320, а именно шаровые краны K91, запорные и регулирующие клапаны V46 и V40, дисковые и регулирующие затворы L32 и L35, задвижки S43 и другие в общем количестве 2200 штук», – дополняет Владимира Вацлавикова.

Данный проект очень значим для компании не только ввиду своего объема, но и с учетом перспектив развития энергетической промышленности в Турции. Благодаря успешному выполнению заказа повышаются шансы ARMATURY Group на дальнейшую работу с турецкими компаниями.

Пресс-служба ARMATURY Group
