НПО «Спецнефтемаш» изготовило дисковый затвор СНМ 58091.400.16-2.2.06 с редуктором по заказу ООО «ИЦПК»

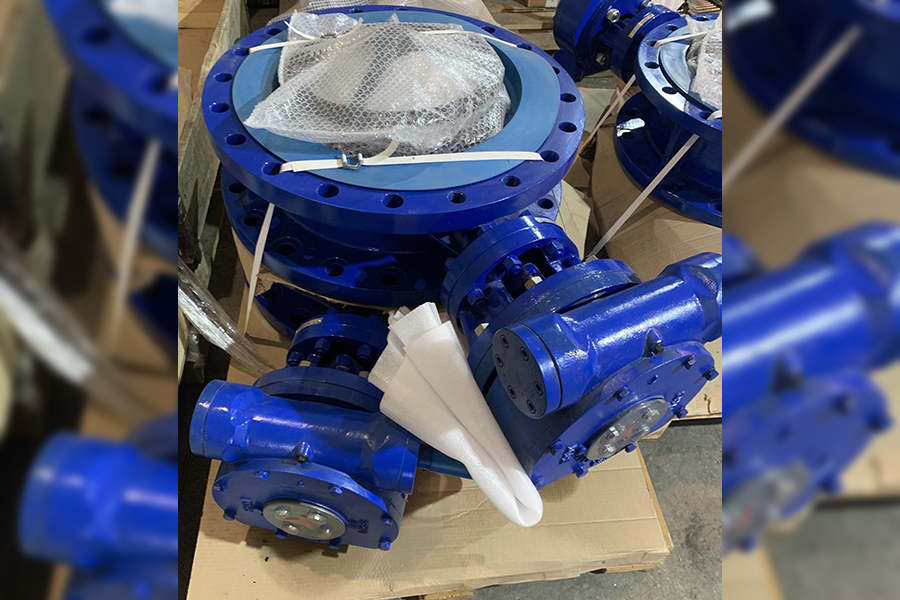

Компания «НПО «Спецнефтемаш» изготовила для ООО «ИЦПК» дисковый затвор СНМ 58091.400.16-2.2.06 с редуктором. Дисковый затвор СНМ 58091 имеет тройной эксцентриситет и устанавливается как регулирующее или запорное устройство.

При движении затвора с эксцентриком потери минимизируются с помощью тройного эксцентриситета, а также это влияет на снижение крутящего момента, который необходим для управления.

Затворы поворотные дисковые с тройным эксцентриком позволяют обеспечивать надежное уплотнение благодаря использованию цельнометаллического или металло-графитового уплотнения, что позволяет использовать их при высоких температурах, достигающих до +500 градусов Цельсия.

Конструкция затворов с тройным смещением (эксцентриситетом) позволяет избежать износа, связанного с плотным прилеганием уплотнения на диске к поверхности корпуса, что обеспечивает совокупную герметичность и увеличивает ресурс. Первое смещение состоит в удалении штока от уплотнения диска, что делает линию контакта уплотнения с корпусом непрерывной. Второе смещение — это смещение оси штока к одной из сторон корпуса от центральной оси. Уплотнение диска не контактирует с корпусом в течение всего цикла вращения. В момент, когда диск приходит в положение закрытия, это смещение преобразует момент вращения в линейное усилие, которое вдавливает уплотнение в корпус. Третье смещение представляет собой конический наклон уплотнения, выполненного на диске и корпусе. Геометрия «конус в конусе» позволяет мгновенно разъединить уплотнение диска с корпусом в момент движения диска и приводит к полному контакту только в момент закрывания.

Справка:

ООО «НПО «Спецнефтемаш» – один из крупнейших производителей трубопроводной арматуры, емкостных приборов разного назначения, резервуарной техники. Приоритетное направление деятельности заключается в проектировании и разработке, а также изготовлении резервуаров и емкостей, сосудов для машиностроительной, химической, газовой, агропромышленной отраслей.

Пресс-служба МГ ARMTORG по материалам ООО «НПО «Спецнефтемаш»
