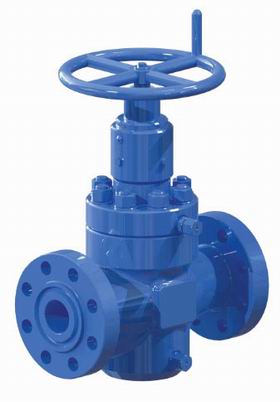

Продолжая наш обзор трубопроводной арматуры, которая сегодня производится и предназначается для импортозамещения в рамках одноименной программы, обозначенной нашим правительством, сегодня мы представляем разработку от Гусевского арматурного завода ГУСАР - задвижку стальную шиберную, маслонаполненную DN 50; 65; 80; 100; 150, Pр 35,0 МПа (2000, 3000, 5000 PSI), которая была анонсирована в рамках выставки НЕФТЕГАЗ-2016, прошедшей в середине апреля 2016 года в Московском Экспоцентре.
Назначение: для эксплуатации в качестве запорного устройства в фонтанных и нагнетательных арматурах или трубопроводах, и обеспечения их безопасной эксплуатации.
Рабочая среда:
некоррозионная (нефть, газ, газоконденсат) с содержанием механических примесей до 25 мг/л и суммарным содержанием СО2 и Н2S до 0,003% объему;
коррозионная (нефть, газ, газоконденсат) с содержанием механических примесей до 25 мг/л и СО2 до 6% по объему (коррозионно-стойкое исполнение «К1»);
коррозионная (нефть, газ, газоконденсат) с содержанием механических примесей до 25 мг/л и суммарным содержанием СО2 и Н2S до 6% по объему (коррозионно-стойкое исполнение «К2»);
коррозионная (нефть, газ, газоконденсат) с содержанием механических примесей до 25 мг/л и суммарным содержанием СО2 и Н2S до 25% по объему (коррозионно-стойкое исполнение «К3»).
Вид климатического исполнения задвижек по ГОСТ 15150
У1 — размещение на открытых площадках (без защитных сооружений от атмосферных воздействий) с температурой окружающей среды от –40°С до +40°С.
ХЛ1, УХЛ1 — размещение на открытых площадках (без защитных сооружений от атмосферных воздействий) с температурой окружающей среды от –60°С до +40°С.
Класс герметичности: задвижки должны обеспечивать герметичность перекрытия прохода по классам «А», «В», «С» ГОСТ Р 54808, по требованию Заказчика.
Тип соединения с трубопроводом: фланцевое, присоединительные размеры фланцев по ГОСТ 28919, РД 26–16–40 или API Spec 6A.
Направление движения рабочей среды — двухстороннее.
Тип управления — ручное (маховик).

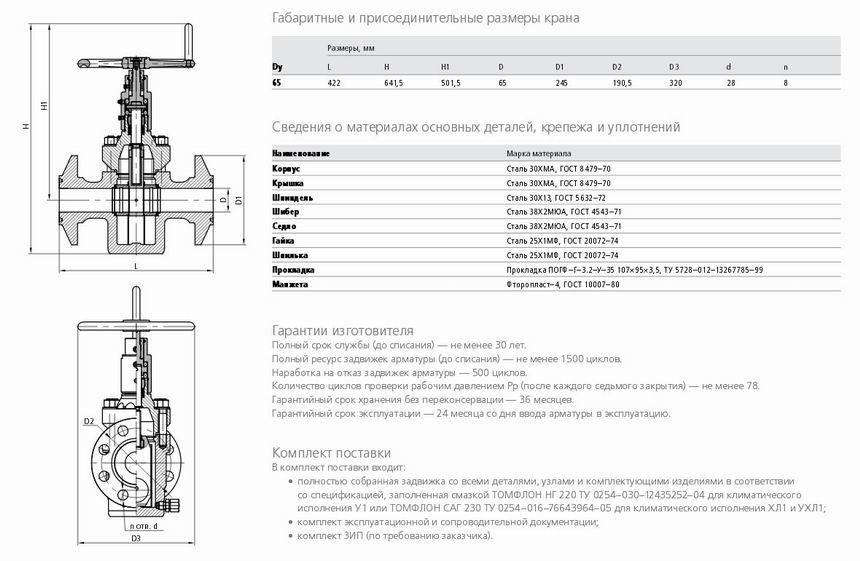

Более подробно ознакомиться техническими характеристиками шиберных, маслонаполненных задвижек, можно ниже:
Справка:
Гусевский арматурный завод «Гусар» основан в 2002 году и специализируется на производстве трубопроводной арматуры для нефтегазовой промышленности. Высокий технологический уровень и современная производственная база позволили предприятию наладить производство запорной арматуры, отвечающей всем российским и международным стандартам. В настоящий момент завод выпускает задвижки клиновые, задвижки шиберные, задвижки ЗКС, клапаны регулирующие, клапаны запорно-регулирующие и прочую продукцию.
Продукция завода «Гусар» успешно эксплуатируется на трубопроводах, предназначенных для транспортировки нефти, нефтепродуктов, природного газа, агрессивных сред, воды и водяного пара. Клиентами завода являются крупнейшие компании нефтегазового комплекса и химической промышленности РФ. В числе приоритетных направлений развития предприятия: постоянное повышение качества выпускаемой продукции, модернизация производства, развитие социальной ответственности и соблюдение экологических норм безопасности.
100% выпускаемой заводом продукции проходит испытание на прочность, плотность и герметичность по ГОСТ 5762 и соответствует классу герметичности "А"по ГОСТ 9544–93. Продукция ООО "Гусар" отвечает требованиям стандартов и имеет соответствующие сертификаты и разрешения, которые предоставляются покупателям вместе с полным комплектом технической документации, обеспечивающим ее правильное и безопасное использование.
