"Энергомаш (Чехов)-ЧЗЭМ" - on-line консультации по арматуре

_________________

Здравствуйте! Подскажите пожалуйста, есть ли еще где-нибудь информация или КТД по задвижке Е1365?

_________________

Большое спасибо! А аналогов этой задвижке случайно нет?

_________________

А в каких исполнениях выпускалась задвижка Е1365? Кроме шарнира. А еще, нет ли у Вас обозначений позиций?

Добрый день! Задвижка Е1365.300 выпускалась в двух вариантах - с шарниром Гука и с коническим редуктором и шарниром Гука. Первый вариант я Вам отправлял в предыдущем сообщении, вариант с коническим редуктором Вы можете посмотреть во вложении в этом сообщении. Что касается обозначений позиций, то в нашем архиве, к сожалению, отсутствует спецификация на данную задвижку, сохранились только чертежи деталей и сборочные чертежи.

_________________

Добрый день.
В "Каталоге запчастей..." для задвижки 883-300-Э написано, что пружина изготовляется по ч. 880-325-8А из стали ХН77ТЮР-1,5 по ТУ 3-825-74, как я понимаю, при этом заготовка вырезается из листа данной стали толщиной 1,5 мм. В то же время вы как-то отвечали на вопрос о данной пружине и написали, что используется проволока Ф=2,1мм. Можно узнать с чем связана такая замена и номер чертежа на пружину из проволоки. Спасибо.

_________________

Здравствуйте. Какие комплекты колец применяются для задвижки 882-250-Э (корпусной и штоковый)? По приводам. Электропривод 825-Э-0 для этой задвижки заменен на привод 795-Э-0? В чем отличие? Можно узнать номера чертежей червяка и колеса червячного и тип подшипников для этих приводов, а также для привода 824-КЭ-0-0-1 (так на табличке, сейчас, возможно, обозначение 824-КЭ-0-01 ?). Номер чертежа 359-КЗ-0а-01 приводной головки на 882-250-КЗ остался без изменений?

Дополню. В каких приводах используются червячные колеса 825-Э-35, 825-Э-35-01, 825-Э-35-02?

_________________

_________________

Добрый день... Нужен чертеж 256-25х1-5 (седла импульсного клапана 112-25х1-0). Так же нужна инструкция по монтажу импульсного клапана 112-25х1-0. Можете ли вы помочь?

_________________

Добрый день.

Подскажите по штокам 1054-50 и 1054-40 . Это разные штока ?

Спасибо.

_________________

Касаемо седла импульсного клапана 112-25х1-0. Интересуют размеры А и Б по приложенному рисунку. Так же интересует что за детали 1,2,3. И в руководстве я не нашел как монтируется клапан именно нижней частью. Я так понимаю через фланец и фланец должен прижимать седло к корпусу? Тогда какую прокладку использовать для нижнего фланца? За ранее спасибо

_________________

_________________

С ПРАЗДНИКОМ !!! С ДНЁМ ЭНЕРГЕТИКА!!!

Здравствуйте! Существует ли каталог электроприводов и деталей применяемых к ним с указанием номеров чертежей???

_________________

_________________

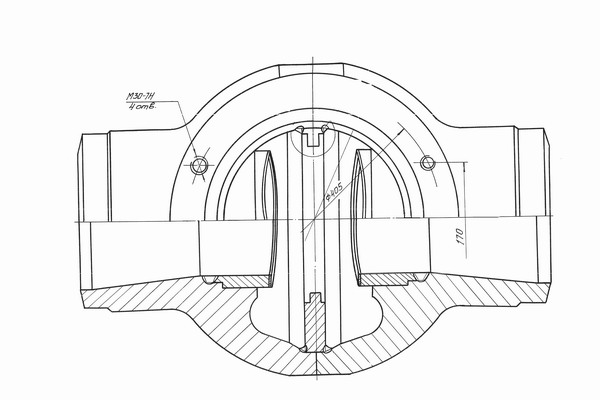

Здраствуйте!!! Задвижка 1012-225-Э 23Мпа Т250°C. Интересует корпус задвижки (вид сбоку и вид сверху), а именно высота и диаметр шпилек корпуса и расстояние между шпильками. Спасибо

_________________

Доброе утро.
Перед нами поставлена задача спроектировать систему пароснабжения турбины. Отработанный пар сбрасывается в пароприемное устройство вакуумной конденсационной установки (ВКУ) с параметрами: давление пара 0,3 бар абс., темп. 70С, расход 425 000 кг. Но дело в том, что пароснабжение турбины не централизованное, а от пароперегревателя и таким образом в данной схеме участвует БРОУ, которое предполагается задействовать на различных режимах (пуск, останов турбины, аварийный останов, и т.д.). Сброс с БРОУ так же предполагается в пароприемное устройство ВКУ, параметры пара на входе в ВКУ: давление пара 0,5 бар абс., темп. 90С, диаметр пароприемного устройства 3500 мм.
Подскажите пожалуйста каковы будут ориентировочные параметры пара на сбросе непосредственно сразу с БРОУ и каков будет диаметр сбросного колектора с БРОУ.
В дальнейшем мы планируем направить в ваш адрес опросный лист для детальной проработки, но для этого нам необходимы вышеуказанные параметры.

_________________

Здравствуйте!!! Скажите являются ли взаимозаменяемыми шпинделя для вентилей 1052-65-О и 1052-65-ЭА. Если нет, то в чем их основное отличие?!

_________________

Резьба разная, у ручного Tr36х6 у приводного Tr40х6.

_________________

Подскажите пожалуйста марку стали тарелки.D 115мм

Подскажите пожалуйста марку стали тарелки.D 115мм

ТГКарм
Фамилия задвижки? Скорее всего, 1120-100.
Тогда Ст 20

_________________

_________________

_________________

ТГКарм
А чертежи тарелок у Вас есть? Снимите геометрию. Простилоскопируйте. Если чертежей нет, скиньте, посмотрим....

ТГКарм

ТГКарм

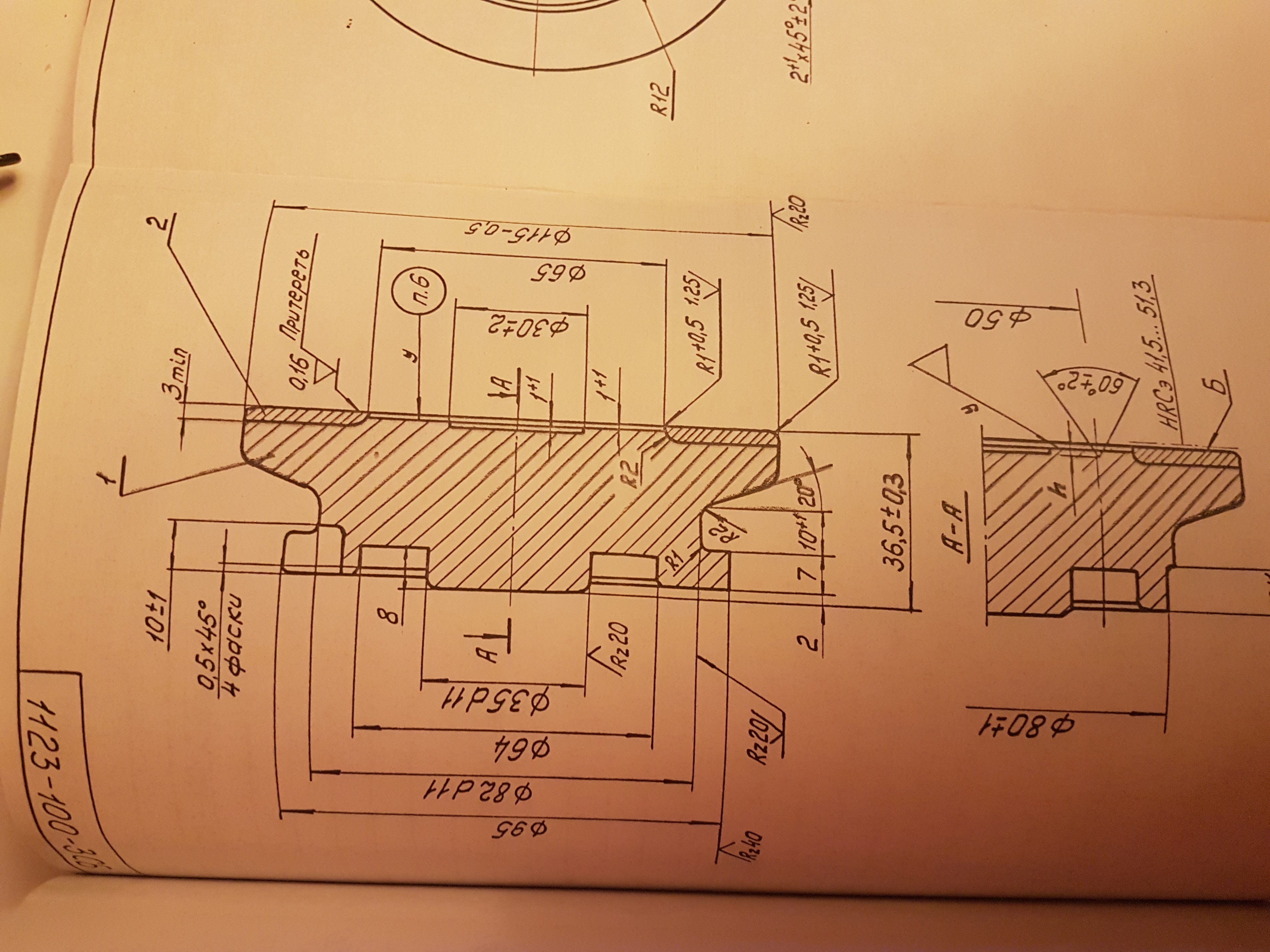

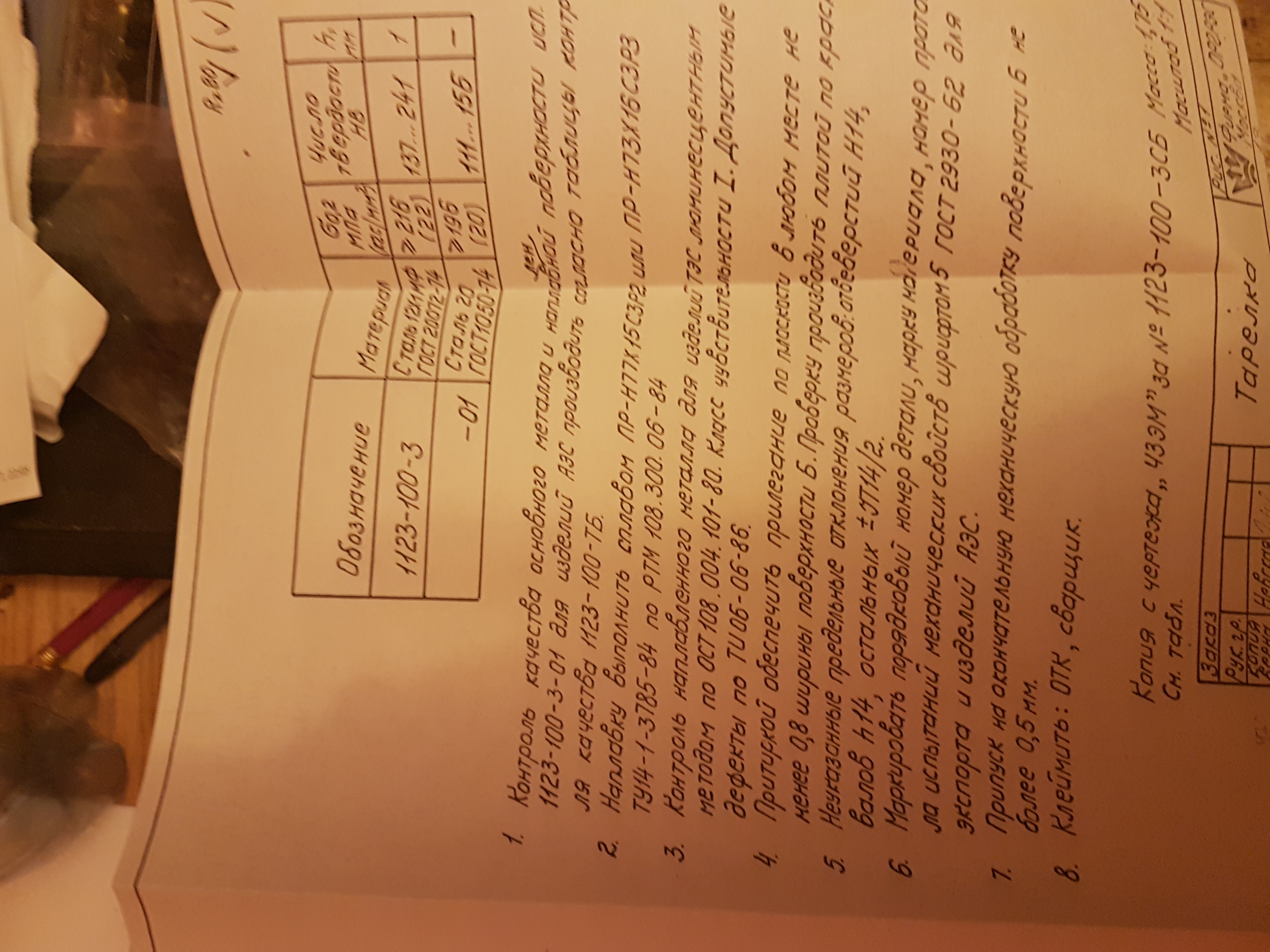

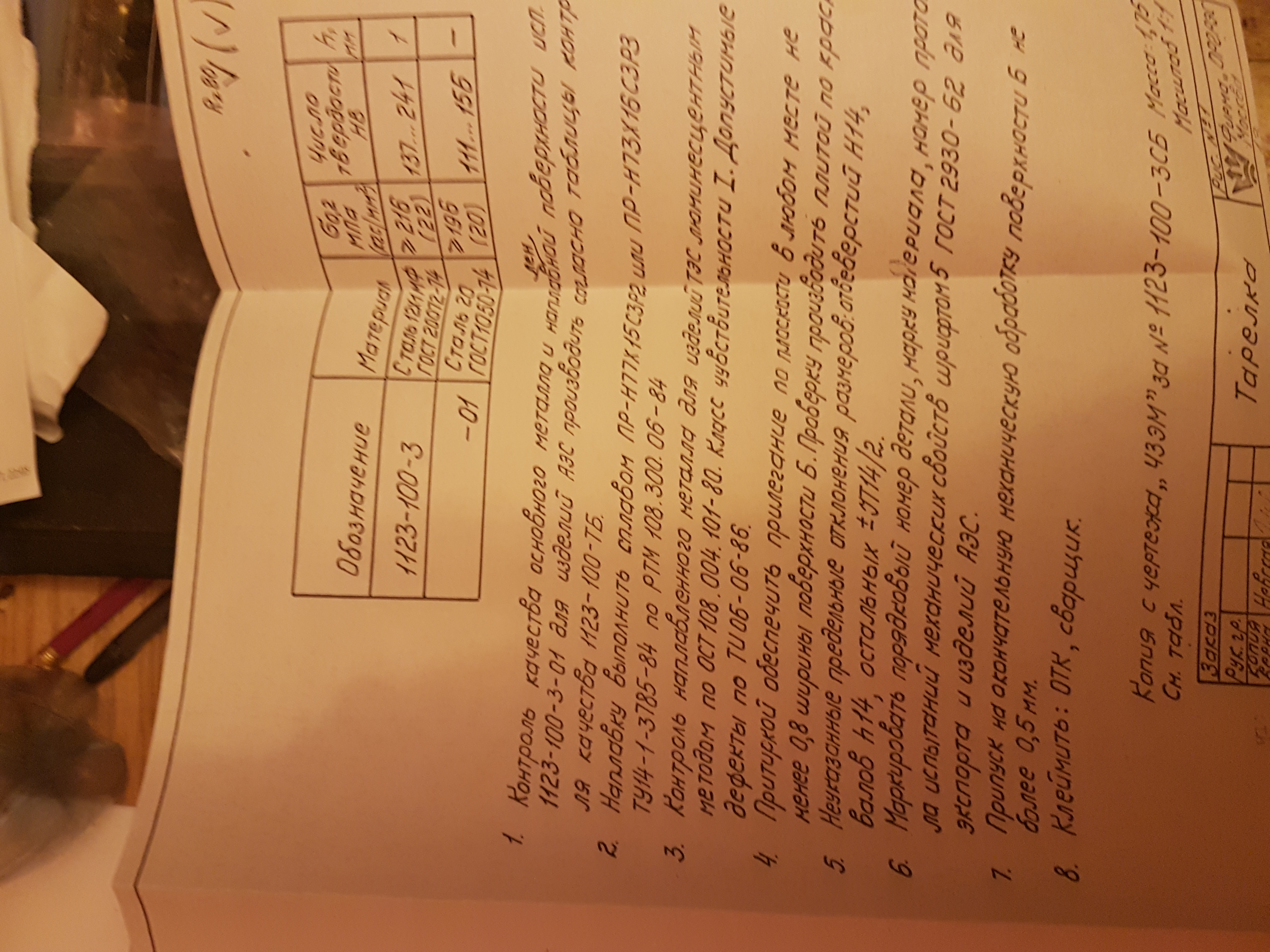

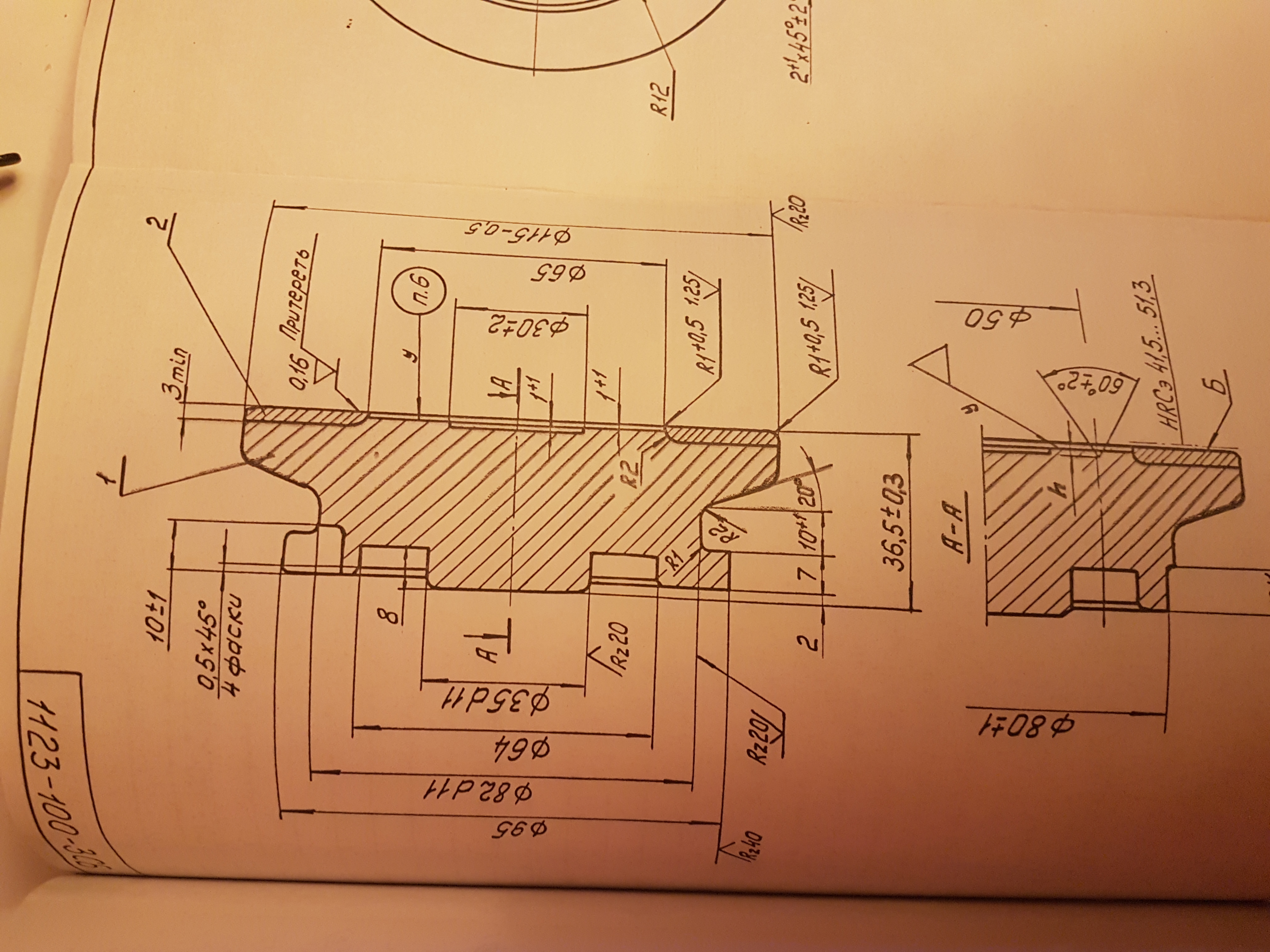

Я тоже поднял в архиве старый чертеж, там как и на чертеже, который выложил Уставший маркировка была раньше только для тарелок, комплектующих изделия на экспорт и для АЭС. И диаметр центральной проточки был 30 мм. У Вас получается тогда тарелка 1123-100-3 из стали 12Х1МФ.

_________________

Добрый день. Каким приводом комплектовалась задвижка 850-400-Э в 1980г. (ваш или Тулы)? Если ваш, то какие подшипники применены в приводе? В "Каталоге..." указаны в качестве уплотнения кольца Графлекс. Учитывая, что реконструкция сальниковой камеры не производилась, какой типоразмер набивки для штокового уплотнения рекомендуете: АГИ 13х13 или АГИ 14х14 или другой? Соответствуют ли указанные в"Каталоге..." применяемые подшипники в бугельном узле: 8222 - 2шт. и 122 - 1шт.?

_________________

и еще раз здравствуйте. спасибо за быстрый ответ и еще пара вопросов:
Задвижка 885-150-Э. Указано штоковое уплотнение из колец АГ-50 (без размера), какой размер набивки АГИ можно применить?
Задвижка 885-150-ЦЗ. Колонковый привод к ней - 822-КЭ-0?
Задвижка 887-250-Э. Материал уплотнений в "Каталоге..." не указан, какие уплотнения применяются и их размеры?

_________________

Добрый день!
Подскажите нормативный межремонтный интервал для клапана 392-175/95-Ог, по возможности со ссылкой на документ где он (интервал) прописан.
