 Заголовок сообщения: Помогите разобраться с фланцами.
Непрочитанное сообщениеДобавлено: 21 сен 2016, 08:42
Не в сети
Аватара пользователя

Зарегистрирован: 06 окт 2013, 15:07
Сообщения: 151
Благодарил (а): 11 раз.
Поблагодарили: 3 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Добрый день коллеги.
Помогите пожалуйста разобраться с фланцами,
интернет не просветил.

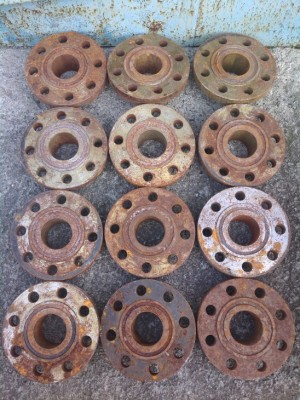

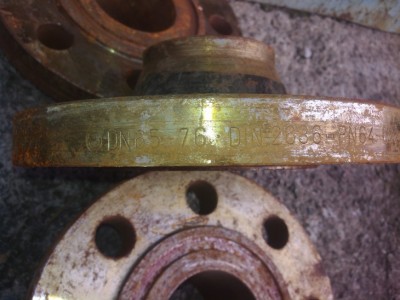

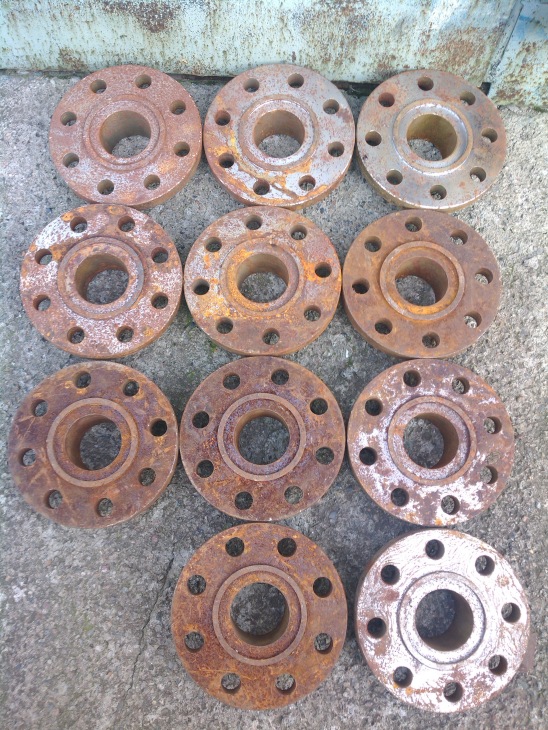

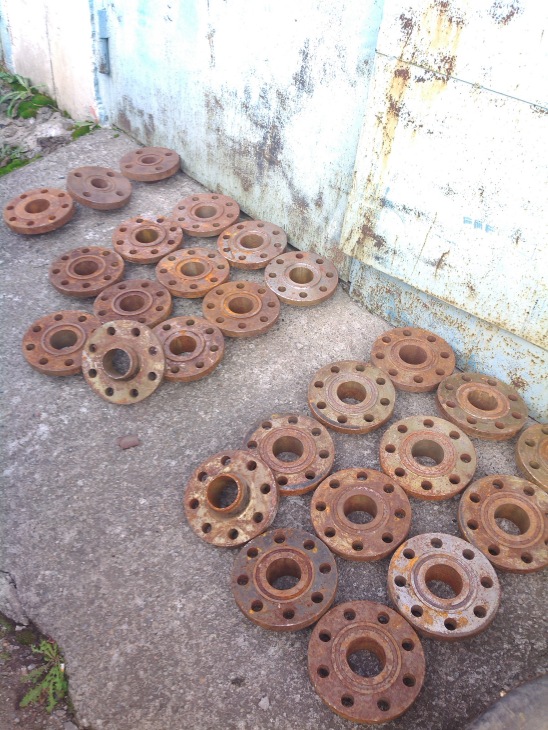

Нашел в закромах фланцы воротниковые Ду65 Ру64 импорт,
исполнение вроде "4-ое шип" и 5-ое паз",
по крайней мере по таблице похоже.
И еще , они четко соединяются друг с другом.
Такое ощущение , что для соединения трубопровода.
И количество тех и других равное.
Подскажите , может кто знаком с такими (где применяются),
или хотя-бы правильное исполнение.


Помогите разобраться с фланцами. / 5..jpg
175.02 КБ, Просмотров: 5420 Помогите разобраться с фланцами. / 3..jpg
109.49 КБ, Просмотров: 5420 Помогите разобраться с фланцами. / 2..jpg
213.43 КБ, Просмотров: 5420 Помогите разобраться с фланцами. / 1..jpg
211.47 КБ, Просмотров: 5420

_________________
ЭНЕРГЕТИЧЕСКАЯ АРМАТУРА с реальным количеством в наличии
и базовыми ценами тут:

http://www.promagrosnab24.ru/energetich-armatur.html
СКИДКИ до 20%, особые условия СНАБЖЕНЦАМ!!!
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:00
Не в сети
Аватара пользователя

Зарегистрирован: 25 апр 2012, 15:28
Сообщения: 131
Откуда: Москва
Благодарил (а): 9 раз.
Поблагодарили: 54 раз.
Заслуженная репутация: 9
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
Фланцы изготовлены по немецкому DIN

для фланцев с пазом обозначение будет Фланец N65x76,1 DIN2636
для фланцев с шипом обозначение будет Фланец F65x76,1 DIN2636


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:14
Не в сети
Аватара пользователя

Зарегистрирован: 06 окт 2013, 15:07
Сообщения: 151
Благодарил (а): 11 раз.
Поблагодарили: 3 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Theofan писал(а):

Фланцы изготовлены по немецкому DIN

для фланцев с пазом обозначение будет Фланец N65x76,1 DIN2636
для фланцев с шипом обозначение будет Фланец F65x76,1 DIN2636

Спасибо.
А область применения не подскажете?

_________________
ЭНЕРГЕТИЧЕСКАЯ АРМАТУРА с реальным количеством в наличии
и базовыми ценами тут:

http://www.promagrosnab24.ru/energetich-armatur.html
СКИДКИ до 20%, особые условия СНАБЖЕНЦАМ!!!


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:22
Не в сети
Аватара пользователя

Зарегистрирован: 06 окт 2013, 15:07
Сообщения: 151
Благодарил (а): 11 раз.
Поблагодарили: 3 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Вот что по ним нашел, тут весь расклад, кроме области применения.


Flantsyi-DIN-EN-ANSI.pdf [346.13 КБ]
Скачиваний: 381

_________________
ЭНЕРГЕТИЧЕСКАЯ АРМАТУРА с реальным количеством в наличии
и базовыми ценами тут:

http://www.promagrosnab24.ru/energetich-armatur.html
СКИДКИ до 20%, особые условия СНАБЖЕНЦАМ!!!
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:37
Не в сети
Аватара пользователя

Зарегистрирован: 25 апр 2012, 15:28
Сообщения: 131
Откуда: Москва
Благодарил (а): 9 раз.
Поблагодарили: 54 раз.
Заслуженная репутация: 9
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
Это воротниковые фланцы под приварку, изготовленные по DIN.
Область применения аналогична гостовским фланцам.
Если сравните размеры ГОСТ фланца и аналогичного DIN фланца, будете приятно удивлены


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 21 сен 2016, 11:53
Не в сети
Аватара пользователя

Зарегистрирован: 06 окт 2013, 15:07
Сообщения: 151
Благодарил (а): 11 раз.
Поблагодарили: 3 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Theofan писал(а):

Это воротниковые фланцы под приварку, изготовленные по DIN.
Область применения аналогична гостовским фланцам.
Если сравните размеры ГОСТ фланца и аналогичного DIN фланца, будете приятно удивлены

Спасибо.

_________________
ЭНЕРГЕТИЧЕСКАЯ АРМАТУРА с реальным количеством в наличии
и базовыми ценами тут:

http://www.promagrosnab24.ru/energetich-armatur.html
СКИДКИ до 20%, особые условия СНАБЖЕНЦАМ!!!


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 28 сен 2016, 23:29
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3825
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
Theofan писал(а):

Это воротниковые фланцы под приварку, изготовленные по DIN.
Область применения аналогична гостовским фланцам.
Если сравните размеры ГОСТ фланца и аналогичного DIN фланца, будете приятно удивлены

Это да, конечно, но нужно предупредить,- аккуратнее удивляйтесь. Мне бы вот кстати интереснее было бы почитать от людей из города, где так мало солнечных дней не версии перелицовки советских ГОСТов, а почему например многие советские стандарты очень схожи с немецкими, казалось бы идеологические враги, а вот так. Да я молодой и глупый и мне интересно, я конечно что то помню, что нам что то об этом говорили на уроках, и была очень логичная версия, но тогда я был ещё моложе и глупее. sm_109
п.с. А табличка в пдф от Промагроснаб, вы её это, ну не буду просить удалить, но отнеситесь к ней как к развлекательной литературе, там очень много технических несоответствий

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 04 окт 2016, 06:29
Не в сети
Аватара пользователя

Зарегистрирован: 29 янв 2010, 12:35
Сообщения: 3744
Откуда: Челябинск
Благодарил (а): 9 раз.
Поблагодарили: 1001 раз.
Заслуженная репутация: 20
Общепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
Сибирячок
Обмен опытом хорошая штука. Собственно зачем придумывать велосипед и тратить деньги на его тюнинг, когда это уже сделано, не вижу в этом ничего плохого.
