Re: Кто узнает производителей?

Юрий Иванович, "принимай эстафету" от Сибирячка)))

Друзина
Не даёте обходить острые углы.Я написал "согласен", потому что посчитал, что я и Владимир Романович думаем об одном и том же предприятии.Но в ответе уточнил, что это тот "Сплав", который "Контур". ОКО-ФОТО
Кран 536-03-037 (рисунок 5) по каталогам изготавливает завод "Аскольд", а 11б1бк Ду10 (рисунок 1) выпускался в 60-е годы.Возможный его изготовитель - завод Сантехдеталь, будущий Краснокутский арматурный завод.Возможно, это их логотипы.

Юрий Иванович, совершенно не так , правда.
Не с целью обострить - просто вопрос о том, является ли Сплав-М производителем и в какой степени, не единожды поднимался (оттуда шутка про инжиниринг) и вот так пересекся непосредственно с темой.

Вставила 5 копеек только потому что тема "Корпорация Сплав" - "Сплав-М" близка, а вовсе не потому что хочу рассказать о личности Владимира Романовича.

P.s. В качестве извинений могу прилюдно расписаться в глубоком потрясении относительно Вашего знания стольких артефактов.

_________________
"Ваши мысли, наверняка, очень глубоки и интересны.
Но мне очень хотелось бы, всего-навсего, узнать ответ на свой вопрос..." (c) holms41

Друзина
А я и не в претензии.Рабочий момент.

Благодарю всех кто принял участие в обсуждении. Интересовался на работе, точных ответов получить не удалось, по первому фоту предполагали Самаркандский механический завод, по второму нашел в интернете http://forum.vgd.ru/?m=feed&a=list_warn2&u=9213 странный вентиль, по форме чугун но по цвету как латунь, СЗГА варианты Семипалатинский завод газовой аппаратуры, Семибратовский завод газоочистительной аппаратуры, пятое однозначно судовая арматура много таких на торговых площадках Украины, по девятому были предположения что это Магистральный механосборочный завод и Московский завод по ремонту башенных кранов.

ОКО-ФОТО
У меня тоже есть "бронзовый вентиль по типу 15ч9бк Ду50", только на нём логотип то ли "OZZY", то ли "О22У".Они выпускались в годы, когда единой утверждённой классификации не было, и привязать их к ныне действующей системе таблиц-фигур ЦКБА, победившей в 60-е годы, невозможно.Кстати, есть и современные "комбинированные" вентили, 15б12бк, например.Встречаются вполне новые муфтовые вентили, у которых корпус чугунный, а кран-букса латунная.

По роду работы нужны были сведения о маркировке продукции старых арматурных заводов. Составил своеобразную таблицу, где использовал информацию с этого и других сайтов, паспортов на арматуру и прочее… Может, что заинтересует кого, выкладываю. Для привередливых:
• Возможны неточности, хотя перед тем, как выложить таблицу, поудалял сомнительные данные
• Данные формировались под мою специфику по старым арматурным заводам, не пеняйте, если завод уже не им. Ленина, и не в Чехословакии…
• Малоизвестных и мелких заводиков практически нет
• Над таблицей больше не работаю, отдаю как есть.
Всем гуру арматуростроения, чья информация была использована (из сообщений в различных темах Форума) спасибо.
Документ разбит на две части, чтобы соблюсти максимальный размер вложения.

ТОВАРНЫЕ ЗНАКИ АРМАТУРНЫХ ЗАВОДОВ часть 2

PIP_new
Слушайте, отличный труд, и разделено на отечественные и забугорные заводы. Снимаю перед Вами шляпу! Я смотрю многие, кто когда-либо работал с арматурой, делали себе подобные таблицы. Помнится обращались в бюро арматуростроения, для решения вопросов с опознанием газовой арматуры и ничего дельного нам не нашли, скинули несколько левых знаков. Наверняка должна быть литература по заводам производителям и их клеймам, думаю в советское время этими вопросами тоже интересовались.

PIP_new
4 Thule
Присоединюсь к словам 4 Thule , таблица хорошая и нужная!!!

_________________
http://www.chelarm.ru

2 ремарки по таблице
Hindle Cockburns Ltd и Sempell AG входят в Pentair Valves & Controls

Если любезный PIP_new не против, надо попросить админа для этого труда подыскать место на главной странице форума, и сделать ему более "дружелюбный интерфейс".

_________________
"Ваши мысли, наверняка, очень глубоки и интересны.
Но мне очень хотелось бы, всего-навсего, узнать ответ на свой вопрос..." (c) holms41

Гость писал: ...2 ремарки по таблице
Hindle Cockburns Ltd и Sempell AG входят в Pentair Valves & Controls...

Основная задача таблицы - помочь прочесть маркировку на задвижке и определить основного производителя (завод-изготовитель), затем желающим дорога в Интернет, чтобы определить при необходимости, в какой концерн и когда переходила эта торговая марка. И не факт, что на момент изготовления, например, той же древней задвижки от Sempell AG она входила в Pentair Valves & Controls.

PIP_new
Отличная грамотная работа.

Ты читаешь мои мысли

_________________
Журнал "Вестник арматуростроителя" теперь имеет отдельный портал - новости, события, интервью и мнения от нашей команды репортеров
Скачать свежий номер журнала "Вестник Арматуростроителя" можно здесь >>>

Самая полная библиотека ГОСТ и НД, а также справочник Инженера арматуростроителя,
Всегда самые свежие новости Арматуростроения здесь

Мы во ВКонтакте
Смотрите наши репортажи на YouTube канале
Присоединяйтесь к нам в сети Twitter

[quote][b]PIP_new[/b]
Отличная грамотная работа.[/quote]

Спасибо за понимание...
И приятно, что эта работа кому-то нужна. А уж как использовать собранные данные на этом Форуме - решать уважаемым участникам...

Уважаемые коллеги! Пользуясь случаем, когда в один день собралось столько спецов в области арматуростроения, хочу спросить, есть ли у кого клейма следующих заводов выпускавших газовую арматуру:
Грозненский "Нефтехимзапчасть"
Тахтамыгдинский арматурный
Бинагадинский машиностроительный
Завод им. Бунията Сардарова
Завод им. Монтина
Ферганский завод газовой арматуры
Первомайский тормозной
Уфимский сортопрокатный
Клейма до 91-го года.

ты уже начинал: https://armtorg.ru/articles/item/298/

а вот тут так: http://www.flanci.ru/statyi/tovarnye-zn ... h-zavodov/ источник: http://www.flanci.ru

http://armtek-penza.narod.ru/index.file ... _znaki.htm

тут по-моему, уже сплошь плагиат.

а мне понравился вот этот:

http://www.gerbowiki.ru/wiki/GerboWiki: ... 0%BC%D0%B0

(сувениры не по теме, но посмотрите - третьим идёт "наш" - арматурный Аскольд. и многие предприятия Украины есть.

_________________
"Ваши мысли, наверняка, очень глубоки и интересны.
Но мне очень хотелось бы, всего-навсего, узнать ответ на свой вопрос..." (c) holms41

4 Thule
То, что есть.

PIP_new
Класс! Отличный документ!

Та же самая история была. Им похоже лень обращаться к их же собственным справочникам ( А может быть они не знают на какой полке они лежат?)

Единственное уточнение, если будете выкладывать на сайт, не нужно ссылаться на ПО и НПО потому как они, как правило объединяли несколько заводов, а нужна конкретика, т.к. например известный логотип, который на сайтах относят к ПО "Киевпромарматура" всегда принадлежал Киевскому арматурно-машиностроительному заводу.

https://armtorg.ru/articles/item/298/ там похоже моль все картинки поела!
Скориков Ю.И.
Большое спасибо за логотип завода им. Б. Сардарова, также как-то был нужен.
4 Thule
Бинагадинский машиностроительный и Завод им. Бунията Сардарова это (по моему) один и тот же завод в разные годы.

Скориков Ю.И.
Огромнейшее спасибо, даже с контактами! Давно надо было сюда обратиться.
ОКО-ФОТО
Завод может быть и один, но клейма разные, это факт

Уважаемые коллеги,

подскажите, пожалуйста, в каких годах выпускались югокамские задвижки
с таким клеймением и болтовой стойкой?

С.В.

Только если грубо прикинуть…
У меня есть паспорт на задвижку 1974 г.в., где на титуле стоит знак ЮКМЗ, как на Вашей задвижке. На паспорте от 1982 уже стоит современный знак типа буквы “К”. Это все.

PIP_new
Действительно, полной ясности нет.Решил тоже просмотреть паспорта ЮКМЗ.На типографском бланке 1975 г. выпуска (дата выпуска задвижки - 1976 г.) - старый логотип, ТУ 26-02-401-72, рисунок с составной стойкой;на бланке 1981 г. выпуска (дата выпуска задвижки - 1982 г.)- новый логотип, ТУ 26-07-1188-78, рисунок с составной стойкой; на бланке без года выпуска (дата выпуска задвижки - 1985 г.) - новый логотип, ТУ 78-го года, рисунок уже с монолитной стойкой.

PIP_new, Скориков Ю.И.

Большое спасибо!

Простите, что не по теме, но буду рад если опознаете

Пожалуйста помогите определить 2 задвижки
1я JSW (Japan Steel Works) KITZ или KIT2? Японка,

возник спор по поводу ее типа, шиберная или клиновая? и есть ли у кого какие ни будь дополнительные сведения по таким задвижкам, выбивают ли они на корпусе заводской номер и дату изготовления?



и 2я задвижка ЗКЛП 500 75 1977 года выпуска
несколько постов назад было такое клеймо, и вроде подсказали что это мышегский завод, Алексин, но возникло сомнение, что задвижка 1977 года, а завод с 1972 сталь Тяжпромом, да и клеймо у Мышегских вроде как буквами МЗ пишется? может кто пояснит?

По последнему на 4 стр. данного форума написано УКВЗ им Кирова.
По задвижкам Мышегского завода с клеймом МЗ в рамке, меня терзают смутные сомнения, что это какие-то новоделы. Если завод существовал до 72-года, то почему эти задвижки выглядят так прилично, без коррозии и облупившейся краски и ниже есть еще одно непонятное клеймо?
Вариант с шильдиком Приокского совнархоза выглядит более убедительно.

yellsamara
По номенклатуре выпускаемых изделий кроме Алексина подходит "Казтяжпромарматура", Усть-Каменогорск.Но предприятие начало выпуск продукции только в 1977 году, логотип мне известен нынешний, завода УКАЗ.Так что вилами на воде писано...

Фото 1 и 2 - KITZ модель W150SCLS, с двухдисковым клином. По маркировке не подскажу (насчёт даты - вряд ли).

_________________
"Российское государство ведёт себя, как цыганское племя, которому легче переехать на новую территорию, чем привести в порядок свою..." Василий Ключевский (1841-1911)

нет ниже ничего нету, только на фланце корпус крышка ЗКЛП 500 75 210 1977

yellsamara
Тут на форуме лежит каталог по задвижкам 1969 г, чтобы не гадать посмотрите там.
Скориков Ю.И.

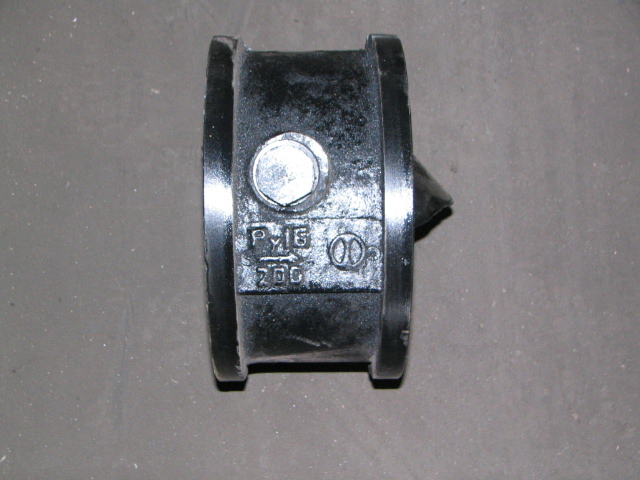

Посмотрите пожалуйста, чье клеймо 19ч21бр

ОКО-ФОТО
В моих бумагах такого логотипа нет, надо посмотреть по изготовителям 19ч21бр и, теперь, новоделам 19ч01бр. Если найду, сразу сообщу.

4 Thule
У Первомайского тормозного завода логотип простой.

попадались таганрогские задвижки с таким "иероглифом", и что интересно, одной стороны логотип красного котельщика, ру, ду, а с обратной стороны эта "крокозябра"

Скориков Ю.И.
Гран мерси!

ОКО-ФОТО
19ч21бк есть предположение, что это Феодосийский арматурный завод, он редко упоминается, но точно известно, что лил чугун. А так бесфланцевые больших размеров это Чуфарово и Стахановмаш.

4 Thule
Ну как вариант, принимается
Очередная десятка неопознанных логотипов

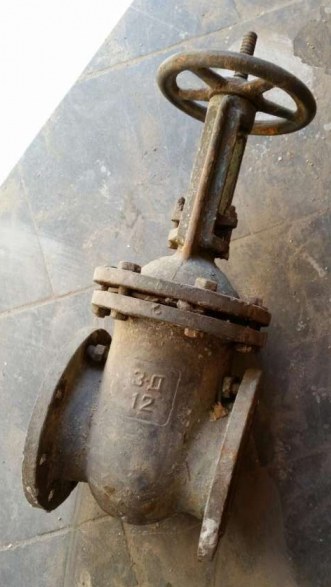

завод 12

ГРМ

то ли логотип, то ли какая то литейная примочка

хз (не деревня ли Ханино?)








пластмасса

ОКО-ФОТО
1.Такая тьма заводов №12!Мне почему-то больше всего понравился "Ремонтно-механический завод №12" треста "Строймеханизация-1" Главленинградстроя.4.Действительно, Ханинский арматурный завод.8.Завод исполнительных механизмов, г.Кнежа, Болгария.

ОКО-ФОТО
По 2-му снимку.Может оказаться, что это ТРМЗ ОАО "Сибнефтепровод" д.Антипино.У них вид деятельности заявлен "Трубопроводная арматура".А вообще в Тюмени оказалось два ТРМЗ.

ОКО-ФОТО
5.Харьковский завод сантехизделий.

ОКО-ФОТО
По 19ч21бк есть еще одно предположение -Никопольский завод "Механик", но его логотипа я в глаза не видел

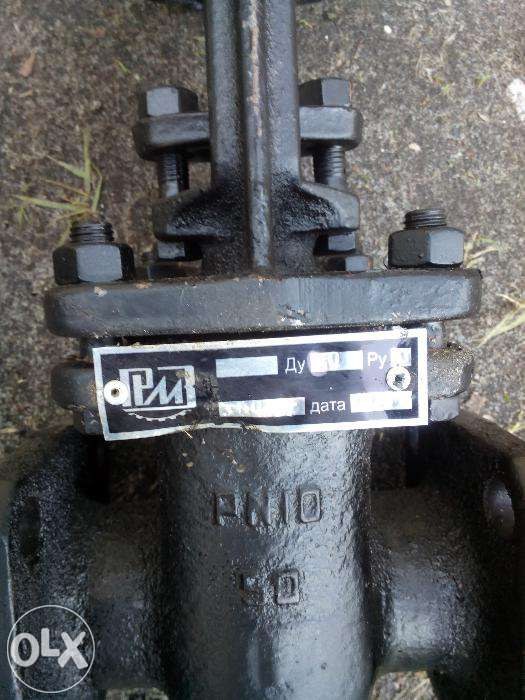

N2 - Приднепровский ремонтно-механический завод Республика Украина.

Уважаемые коллеги!
По материалам, которые были ранее представлены на форуме мы разработали и начали заполнение нового раздела портала - ЗНАКИ и КЛЕЙМА трубопроводной арматуры
Протестировать новый сервис вы можете здесь - https://armtorg.ru/navigator/?view=1

Сервис представлен в трех категориях

Подробный - https://armtorg.ru/navigator/?view=2
Краткий - https://armtorg.ru/navigator/?view=1
Табличный - https://armtorg.ru/navigator/?view=0

Отдельно хочу поблагодарить Юрия Ивановича Скорикова и PIP_new за предоставленные данные и профессиональные советы

Проект "ЗНАКИ и КЛЕЙМА трубопроводной арматуры" находится в тестировании и если будут вопросы и предложения, просим направлять их на мой адрес armtorg@yandex.ru
Спасибо!

_________________
Журнал "Вестник арматуростроителя" теперь имеет отдельный портал - новости, события, интервью и мнения от нашей команды репортеров
Скачать свежий номер журнала "Вестник Арматуростроителя" можно здесь >>>

Самая полная библиотека ГОСТ и НД, а также справочник Инженера арматуростроителя,
Всегда самые свежие новости Арматуростроения здесь

Мы во ВКонтакте
Смотрите наши репортажи на YouTube канале
Присоединяйтесь к нам в сети Twitter

admin

_________________
http://www.chelarm.ru

8 фото.
Завод "Янтарь", г. Калининград.

Пардон фото 6 завод Янтарь.

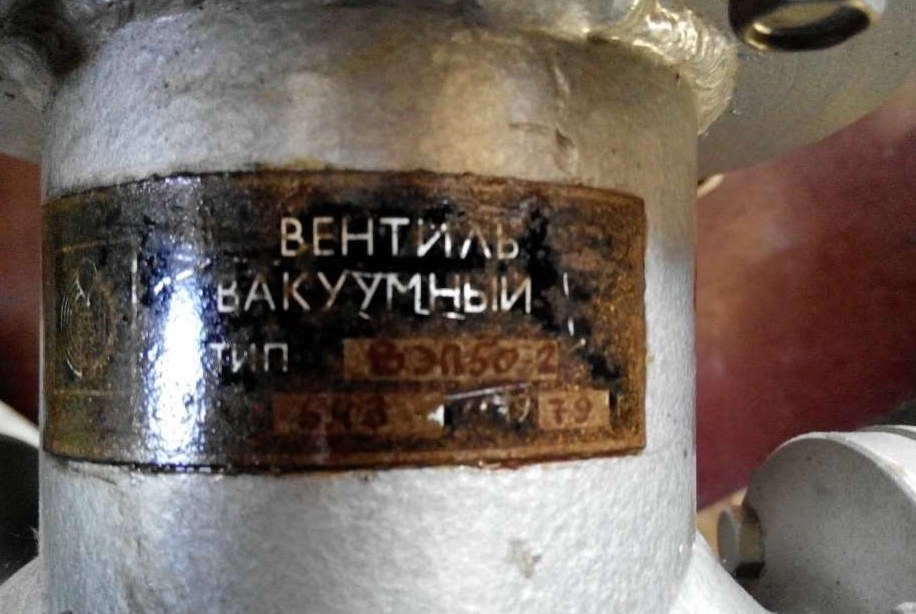

Вентиль вакуумный с электроприводом.

Админ, в вашей редакции таблицы товарных знаков небольшая ошибка :
первый (левый) из знаков не ЗАО МЗТА, а ФГУП УКВЗ.

9 фото
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "Днепропластмасс"
г. Днепропетровск, ул. Вокзальная, 5
На фото, вероятно, вентиль 15вп3п Ду50 (черт. 06.110) типа "Косва"

Ильнар
Наткнулся случайно.Никопольская районная Агропромтехника, ПАО.
