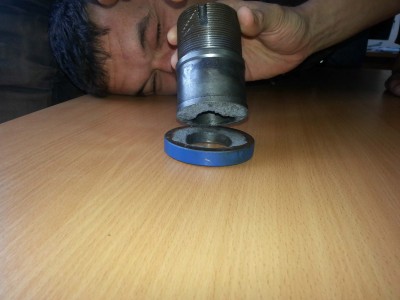

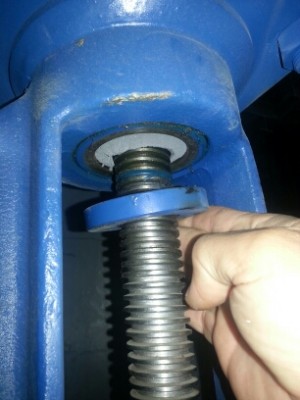

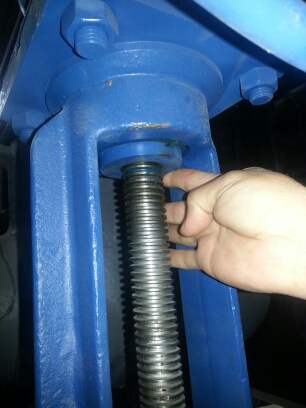

Задвижка 30лс515нж Ду 300 и Ду 400, лопнула гайка шпинделя (в терминологии могу ошибаться), причина заводской брак или неправильная эксплуатация (возможно перетянули при пуско-наладке трубопровода)? Были похожие случаи?
Производитель - ПЗТА


Помогите установить причину поломки 30лс515нж / Рис 3.jpg
98 КБ, Просмотров: 6954 Помогите установить причину поломки 30лс515нж / Рис 2.jpg
102.79 КБ, Просмотров: 6954 Помогите установить причину поломки 30лс515нж / Рис 1_1.jpg
308.09 КБ, Просмотров: 6954
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 02 июл 2013, 17:02
Аватара пользователя
E-mail: anm954@yandex.ru
Организация: 000
 Ответить с цитатой Ответить на тему
отдайте токарю на экспертизах и переписке потеряете больше хотя излом очень интересный судя по нему перетяг хотя у меня такой случай был из-за марки стали


Вернуться к началу
  Ответить с цитатой Ответить на тему
Непрочитанное сообщениеДобавлено: 02 июл 2013, 17:30
Не в сети

Зарегистрирован: 02 июл 2013, 16:28
Сообщения: 5
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Спасибо, данный дефект обнаружился у 2-х Ду 300 и 1-й Ду 400. Можно подробнее про перетяг, как это возможно? Есть какие то правила эксплуатации и разве это не должны были учесть разработчики задвижки.


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 02 июл 2013, 19:21
Аватара пользователя
E-mail: dsg@bk.ru
Организация: Ремстройкомплект
 Ответить с цитатой Ответить на тему
Интересная картина получается на срезе... это что за материал - серый чугун? Или китайская порошковая сталь? Тогда удивляться не надо.


Вернуться к началу
  Ответить с цитатой Ответить на тему
Непрочитанное сообщениеДобавлено: 02 июл 2013, 19:30
Не в сети

Зарегистрирован: 02 июл 2013, 16:28
Сообщения: 5
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Спасибо, отдали на экспертизу, завтра будет результат.


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 02 июл 2013, 20:01
Не в сети
Аватара пользователя

Зарегистрирован: 16 мар 2010, 12:18
Сообщения: 392
Благодарил (а): 2 раз.
Поблагодарили: 70 раз.
Заслуженная репутация: 4
 Ответить с цитатой Ответить на тему
Roman6685853
Дополню , скорее всего использовалась высокоуглеродистая сталь, и скорее всего страна-производитель данной задвижки Китай. Именно там любят баловаться с марками сталей, по арматурщикам много походило слухов о фланцах которые при приварке крошились и пенились, потому что металл буквально был изъеден порами углерода. Типичная ситуация и здесь. Скорее всего по анализу выйдет сталь 0 или в лучшем случае Ст.3


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 03 июл 2013, 05:51
Не в сети
Аватара пользователя

Зарегистрирован: 02 мар 2010, 08:52
Сообщения: 3075
Благодарил (а): 93 раз.
Поблагодарили: 929 раз.
 Ответить с цитатой Ответить на тему
Roman6685853
Что за производитель такой-ПЗТА?


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 03 июл 2013, 06:26
Аватара пользователя
E-mail: armprod@mail.ru
Организация: ООО
 Ответить с цитатой Ответить на тему
Ента фтулка изготовлена из заготовки ,полученной методом литья в землю,с использованием всех близкособранных консервных банок sm_9 sm_54 sm_42 . Даже при обработке данного изделия ,производитель не смог скрыть пористость металла.Чугун?Не? sm_47


Вернуться к началу
  Ответить с цитатой Ответить на тему
Непрочитанное сообщениеДобавлено: 03 июл 2013, 07:12
Не в сети
Аватара пользователя

Зарегистрирован: 02 авг 2012, 13:37
Сообщения: 127
Благодарил (а): 1 раз.
Поблагодарили: 36 раз.
Заслуженная репутация: 1
 Ответить с цитатой Ответить на тему
Жорж
Я так полагаю, что это вот эти ребята http://www.grant-k.ru/

_________________
"Будет как будет
А будет ништяк
Пускай уходит чувак Депресняк" (с)


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 03 июл 2013, 07:21
Аватара пользователя
 Ответить с цитатой Ответить на тему
Литье поганое
Помогите установить причину поломки 30лс515нж / Рис 1_1.jpg
83.84 КБ, Просмотров: 6871
ну и когда затягиваешь, ломометр в штурвал вставлять не надо, должен крутить один человек ручками, а то сдури то можно и ... сломать sm_109


Вернуться к началу
  Ответить с цитатой Ответить на тему
Непрочитанное сообщениеДобавлено: 03 июл 2013, 07:27
Аватара пользователя
 Ответить с цитатой Ответить на тему
какую ересь вы пишете! вот ШВП от немеццкого станка (ШВП, кстати, итальянская) лопнула в РУКАХ при установке в станок , толщина ее - сантиметра четыре


Помогите установить причину поломки 30лс515нж / швп.JPG
3.23 МБ, Просмотров: 6870
Вернуться к началу
  Ответить с цитатой Ответить на тему
Непрочитанное сообщениеДобавлено: 03 июл 2013, 07:44
Не в сети
Аватара пользователя

Зарегистрирован: 02 мар 2010, 08:52
Сообщения: 3075
Благодарил (а): 93 раз.
Поблагодарили: 929 раз.
 Ответить с цитатой Ответить на тему
ЗАО «Пензенский завод трубопроводной арматуры» является одним из лучших производителей трубопроводной арматуры в России и странах СНГ. Сокращенно - ЗАО «ПЗТА». Завод входит в число 200 крупнейших предприятий России.
sm_150 всё понятно... Позволю себе выразиться фразой уважаемого господина Толстого "Парни идут к успеху, чё.." ЛОЛ!


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 03 июл 2013, 08:02
В сети

Зарегистрирован: 17 июн 2013, 21:56
Сообщения: 2281
Благодарил (а): 241 раз.
Поблагодарили: 338 раз.
Заслуженная репутация: 20
Общепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
добрыйВенчик может отломиться только при открытии задвижки.Думаю, обошлось без лома, иначе при нормальной втулке сломали бы редуктор.
Nobody
Вполне может быть, что термообработку вашего штока также поводил Боттичелли из Поднебесной.


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 03 июл 2013, 08:02
Аватара пользователя
 Ответить с цитатой Ответить на тему
Nobody
а вы по структуре металла свою ШВП посмотрите и посмотрите прижимную гайку от задвижки. Тут сразу понятно что материал гайки из черт знает чего сделан. Верно Игорь Витальевич подметил. Близка гайка эта к чугуну по порам и зернистости


Вернуться к началу
  Ответить с цитатой Ответить на тему
Непрочитанное сообщениеДобавлено: 03 июл 2013, 09:25
Не в сети

Зарегистрирован: 02 июл 2013, 16:28
Сообщения: 5
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Спасибо за проявленный интерес к данной теме) данных экспертизы пока нет, да, скорее все это серый чугун, не высокопрочный. Подозрения на Китай не исключаются. К вечеру будут готовы втулки из бронзы, надеюсь выдержат нагрузку.


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 03 июл 2013, 10:56
Не в сети
Аватара пользователя

Зарегистрирован: 12 окт 2011, 08:13
Сообщения: 657
Откуда: Барнео
Благодарил (а): 3 раз.
Поблагодарили: 199 раз.
Заслуженная репутация: 6
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
Roman6685853
Уверяю Вас, ничего этот "суперзавод" не делает! голимый китай!
Тут где-то писали про то, как в токарку привезли якобы стальную задвижку, чтоб фланцы проточить под исп.3, а эта китайская "сталь" под резцом сыпалась как обычный чугун, вместо того, чтоб ровненькую красивую стружку выдавать.
у Вас та же история.

_________________
Изготовление промышленного котельного и вспомогательного оборудования.


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 03 июл 2013, 11:08
Не в сети

Зарегистрирован: 02 июл 2013, 16:28
Сообщения: 5
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Необходимо проводить опрессовку трубопровода давлением 40Атм, очень надеюсь что они не лопнут.


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Непрочитанное сообщениеДобавлено: 03 июл 2013, 11:57
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3821
Благодарил (а): 33 раз.
Поблагодарили: 1195 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
ТС
Вы когда покупаете документацию не смОтрите, ну там спецификацию, чертежи? Или да пох*й, 30лс она и в Африке 30лс...
Чёта устал я от нашего армторговского разъебайства, надо бы самозабаниться на месяцок
СЗОТ и мысли вслух

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com
