КБ МашЭнергоПроект
Непрочитанное сообщениеДобавлено: 31 мар 2011, 11:20
Не в сети
Аватара пользователя

Зарегистрирован: 04 июн 2009, 13:09
Сообщения: 332
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему

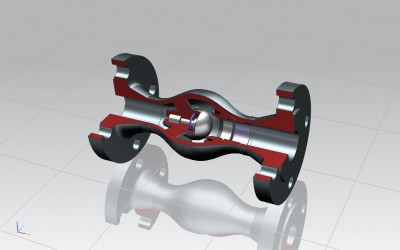

Освоили производство обратных осесимметричных клапанов из переходов. Ранее спроектированные межфланцевые с точеным корпусом идут плохо из-за дороговизны, а вот сварные из переходов пошли лучше. Если у кого есть потребность обращайтесь.


Обратный осесимметричный клапан (аналог импортного) / КОО_сборка.jpg 231.52 КБ, Просмотров: 20586
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Сибирячок
Непрочитанное сообщениеДобавлено: 31 мар 2011, 12:04
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3654
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
клапан сам не подпружиненный что ли? что то на фотке не видно
Привет, кстати, что то давно не было тебя!

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
КБ МашЭнергоПроект
Непрочитанное сообщениеДобавлено: 31 мар 2011, 14:56
Не в сети
Аватара пользователя

Зарегистрирован: 04 июн 2009, 13:09
Сообщения: 332
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Сибирячок писал(а):

клапан сам не подпружиненный что ли? что то на фотке не видно
Привет, кстати, что то давно не было тебя!

Привет! Подпружиненны обязательно, просто положение откыто, пружина сжата.
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Сибирячок
Непрочитанное сообщениеДобавлено: 31 мар 2011, 15:34
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3654
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
куда уже поставили и как позиционируете клапаны по цене,- качество как М...д, но чуть подешевле, или конструктивно то же самое, но по цене в два раза дешевле?

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
КБ МашЭнергоПроект
Непрочитанное сообщениеДобавлено: 31 мар 2011, 15:48
Не в сети
Аватара пользователя

Зарегистрирован: 04 июн 2009, 13:09
Сообщения: 332
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Сибирячок писал(а):

куда уже поставили и как позиционируете клапаны по цене,- качество как М...д, но чуть подешевле, или конструктивно то же самое, но по цене в два раза дешевле?

Ставили 10 штук Ду100 правда в межфланцевом исполнении на трубу НОВОТЭКа, год прошел - они стоят работают. В упрощенном варианте (из переходов) тоже поставляли в различные фирмы, конечников к сожалению не знаю. При испытаниях протечки - 0, ударов об седло вообще не слышно, ну если только ухо приложить. Что касается цены с М...дом, скажем на порядок ниже, чем у них. Но если будем делать из литья, то цена конечно увеличится, но все равно не до уровня М...да.
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
КБ МашЭнергоПроект
Непрочитанное сообщениеДобавлено: 31 мар 2011, 15:52
Не в сети
Аватара пользователя

Зарегистрирован: 04 июн 2009, 13:09
Сообщения: 332
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
По поводу конструктивности - законы гидрогазодинамики не запатентуешь. Но в варианте с точеным корпусом канал профилируем сами, взят только принцип, но уж если говорить о конструкции, то в авиации такие клапаны применяются уже очень давно, там нет "хлопушек", а топливной автоматики очень много.
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Сибирячок
Непрочитанное сообщениеДобавлено: 31 мар 2011, 15:55
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3654
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
понятно! осталось понять (макс/мин) Ду/Ру, как то попадались кстати, но на трубе у нас только травокуров знают, поэтому не стали заниматься.

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Сибирячок
Непрочитанное сообщениеДобавлено: 31 мар 2011, 15:57
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3654
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
КБ МашЭнергоПроект писал(а):

По поводу конструктивности - законы гидрогазодинамики не запатентуешь. Но в варианте с точеным корпусом канал профилируем сами, взят только принцип, но уж если говорить о конструкции, то в авиации такие клапаны применяются уже очень давно, там нет "хлопушек", а топливной автоматики очень много.

я понял, почему ты это написал! sm_66
К Вам то как раз вообще вопросов нет! Слово "освоили" абсолютно адекватно подходит в данной ситуации,- это же не "изобрели", "разработали" и т.д. sm_109

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
КБ МашЭнергоПроект
Непрочитанное сообщениеДобавлено: 31 мар 2011, 16:01
Не в сети
Аватара пользователя

Зарегистрирован: 04 июн 2009, 13:09
Сообщения: 332
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Межфланцевые с точеным корпусом до 240 атм. Ду ограничивает только стоимость заготовок и габариты станка, поэтому пока только до Ду 700, а в сварном варианте из переходов до 160 атм и до Ду 200, больше пока не рискую, хотя есть решения. А при небольших давлениях можно и больше Ду (покуда гостовские переходы позволяют)
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Sergik
Непрочитанное сообщениеДобавлено: 01 апр 2011, 07:30
Не в сети
Аватара пользователя

Зарегистрирован: 02 дек 2009, 11:14
Сообщения: 519
Откуда: А я из Пензы
Благодарил (а): 1 раз.
Поблагодарили: 108 раз.
Заслуженная репутация: 7
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
Мне как технорю очень интересно, а с какие трудности пришлось решать при изготовлении??
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Сибирячок
Непрочитанное сообщениеДобавлено: 01 апр 2011, 09:33
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3654
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
КБ МашЭнергоПроект писал(а):

Межфланцевые с точеным корпусом до 240 атм. Ду ограничивает только стоимость заготовок и габариты станка, поэтому пока только до Ду 700, а в сварном варианте из переходов до 160 атм и до Ду 200, больше пока не рискую, хотя есть решения. А при небольших давлениях можно и больше Ду (покуда гостовские переходы позволяют)

ещё бы эскизно посмотреть как выглядит межфланцевый и на данном этапе я бы отстал! sm_66
контакт есть, так что если что буду иметь в виду!

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
КБ МашЭнергоПроект
Непрочитанное сообщениеДобавлено: 01 апр 2011, 10:58
Не в сети
Аватара пользователя

Зарегистрирован: 04 июн 2009, 13:09
Сообщения: 332
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Сибирячок писал(а):

КБ МашЭнергоПроект писал(а):

Межфланцевые с точеным корпусом до 240 атм. Ду ограничивает только стоимость заготовок и габариты станка, поэтому пока только до Ду 700, а в сварном варианте из переходов до 160 атм и до Ду 200, больше пока не рискую, хотя есть решения. А при небольших давлениях можно и больше Ду (покуда гостовские переходы позволяют)

ещё бы эскизно посмотреть как выглядит межфланцевый и на данном этапе я бы отстал! sm_66
контакт есть, так что если что буду иметь в виду!

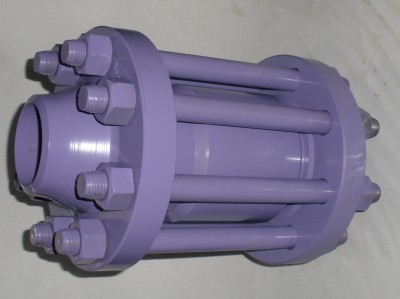

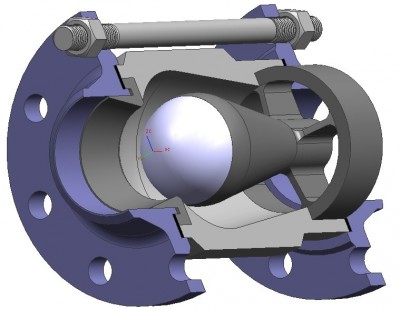

Вот межфланцевый.


Обратный осесимметричный клапан (аналог импортного) / Клапан обратный осесимметричный.JPG 770.94 КБ, Просмотров: 20510 Обратный осесимметричный клапан (аналог импортного) / sb1 КОО.jpg 79.62 КБ, Просмотров: 20510
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
КБ МашЭнергоПроект
Непрочитанное сообщениеДобавлено: 01 апр 2011, 11:00
Не в сети
Аватара пользователя

Зарегистрирован: 04 июн 2009, 13:09
Сообщения: 332
Благодарил (а): 0 раз.
Поблагодарили: 23 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
Sergik писал(а):

Мне как технорю очень интересно, а с какие трудности пришлось решать при изготовлении??


С профилем корпуса. Его лучше делать на ЧПУ по программе, а не на универсальном станке.
Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Сибирячок
Непрочитанное сообщениеДобавлено: 01 апр 2011, 11:02
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3654
Благодарил (а): 33 раз.
Поблагодарили: 1199 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
КБ МашЭнергоПроект писал(а):

Сибирячок писал(а):

КБ МашЭнергоПроект писал(а):

Межфланцевые с точеным корпусом до 240 атм. Ду ограничивает только стоимость заготовок и габариты станка, поэтому пока только до Ду 700, а в сварном варианте из переходов до 160 атм и до Ду 200, больше пока не рискую, хотя есть решения. А при небольших давлениях можно и больше Ду (покуда гостовские переходы позволяют)

ещё бы эскизно посмотреть как выглядит межфланцевый и на данном этапе я бы отстал! sm_66
контакт есть, так что если что буду иметь в виду!


Вот межфланцевый.

Красота,- молодцы! sm_61
