 Заголовок сообщения: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 11:12
Аватара пользователя
Телефон: +79638018784
 Ответить с цитатой Ответить на тему
Чугунная шиберная задвижка Ду 800 Ру 10 с нержавеющим диском.
У нас такой шибер не распространен несмотря на то что он дешевле обычной задвижки или крана и класс герметичности А.
Кто-нибудь встречал чугунные аналоги?
На фото китай, изготавливали под заказ.


Необычный шибер / DSCF1061.jpg
2.28 МБ, Просмотров: 11468
Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 11:19
Аватара пользователя
 Ответить с цитатой Ответить на тему
А разве чугунные шибера существуют, вроде только сталь?


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 12:21
Не в сети
Аватара пользователя

Зарегистрирован: 02 мар 2010, 08:52
Сообщения: 3075
Благодарил (а): 93 раз.
Поблагодарили: 929 раз.
 Ответить с цитатой Ответить на тему
Влад
Да и на фото вроде стальная задвижка...посмотрите внутрь-там не чугун,а сталь,может конечно китаися сделала из чугуна задвижку и уплотнение нж... sm_9

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 12:28
Аватара пользователя
 Ответить с цитатой Ответить на тему
В том и дело. Вообще шиберную арматуру на шлак всякий используют а это нагрузка на запорный орган и тут чугун с его твердостью мне кажется не выдержит. Если ошибаюсь поправьте


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 13:09
Не в сети
Аватара пользователя

Зарегистрирован: 02 мар 2010, 08:52
Сообщения: 3075
Благодарил (а): 93 раз.
Поблагодарили: 929 раз.
 Ответить с цитатой Ответить на тему
Влад
мы поставляли подобное были все стальные sm_19

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 13:33
Аватара пользователя
 Ответить с цитатой Ответить на тему
О чем коллега и разговор. Китайцы хоть из дерева конечно смогут сделать, а вот по стандартам скорее всего не допускается материал из чугуна. Поэтому наверное кто видел чугунные шиберы наверное отпадет нету просто таких


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 13:34
Аватара пользователя
Телефон: +79638018784
 Ответить с цитатой Ответить на тему
Корпус в т.ч. ребра жесткости из высокпрочного чугуния GGG40, диск аналог 12Х18Н10 в лучшую сторону толщиной в 35 мм точно все выдержит.
Корпус чугунный, следовательно задвижка чугунная, но в каталогах на русском языке таких не встречал. Необычный шибер / DSCF1058.jpg
2.01 МБ, Просмотров: 11398


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 13:47
Аватара пользователя
 Ответить с цитатой Ответить на тему
sm_10 , немного глупенький вопрос НО по каким стандартам она проходит у нас и продавали все ок?


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 13:54
Аватара пользователя
 Ответить с цитатой Ответить на тему
Влад писал(а):

sm_10 , немного глупенький вопрос НО по каким стандартам она проходит у нас и продавали все ок?


http://www.orbinox.com/web/ing/productos.asp?cod_pro=41
У Вас похоже таких не выпускают!!!!


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 14:00
Не в сети
Аватара пользователя

Зарегистрирован: 02 мар 2010, 08:52
Сообщения: 3075
Благодарил (а): 93 раз.
Поблагодарили: 929 раз.
 Ответить с цитатой Ответить на тему
Автор
отечественных аналогов нет точно,а насчёт прочности ggg40 можно поспорить ещё...Хотя вот что я нашёл в каталоге текофи про подобные задвижки:

Стандартные материалы конструкции:

корпус: чугун EN-GJL-250 или нержавеющая сталь GX5CrNiMo;
нож: нержавеющая сталь Х5СrNi 18-10 или нержавеющая сталь Х5СrNi 17-12-2;
седло: нитрил или металл к металлу (для задвижек с корпусом из чугуна) или ЭПДМ или металл к металлу (для задвижек с корпусом из нержавеющей стали);
набивка сальника: акриловые волокна с покрытием PTFE.
управление: руль, редуктор, рычаг, квадратный шток, пневмопривод двустороннего или одностороннего действия; электропривод и др.

По запросу возможны другие материалы конструкции.

Возможна установка дополнительного оборудования:
- дефлекторов;
- диафрагм;
- датчиков положения;
- позиционеров;
- электромагнитных клапанов и др.


Так что в принципе возможно,Текофи сейчас есть в каждом водоканале,значит всё работает.

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 14:32
Аватара пользователя
 Ответить с цитатой Ответить на тему
У нас кто делает шиберные задвижки по пальцам одной руки сосчитать можно. И все делают из стали с чугуном заморские товарищи любят экспериментировать хотя по стоимости все равно выходит дороже...


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 14:56
Аватара пользователя
Телефон: +79638018784
 Ответить с цитатой Ответить на тему
Здесь изюминка в том, что диаметр 800, при этом давление аж 10, при этом материал корпуса чугун.
Чугунные европейцы возят, но давлением ниже.
КОрпуса из высокпрочного GG40 достаточно, копеечные китайские легкие затворы по паспортам из серого 25-го делают, а они на Ру16 идут, нередко в те же водоканалы и попадают под видом Текофи ибо тоже синенькие. Правда вряд ли они долго держат эти 16 очков.
Стандарты в документах не фигурировали, ибо нет такой задвижки в российской таблицы фигур, согласовали с заказчиком характеристики, чертеж, материалы деталей.
Сами китайцы модель сперли и поставляют на внутренний рынок, а там недобросовестные поставщики не только деньгами рискуют.
Возникают вопросы, если модель интересная, значит ее кто-то уже должен продавать.
И второе, если стоимость изделия явно ниже получается чем у обычной задвижки или крана и диск внутри трубопровода не установлен как в затворах то почему такие задвижки в водоснабжении у нас не используют. Раньше возили шиберные в основном нержавеющие.


Необычный шибер / SNV81257.jpg
3.17 МБ, Просмотров: 11376 Необычный шибер / 006.jpg
2.2 МБ, Просмотров: 11376
Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 15:14
Аватара пользователя
 Ответить с цитатой Ответить на тему
очень интересная ниша. для нашего МАЗа


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 04 авг 2010, 21:30
Аватара пользователя
 Ответить с цитатой Ответить на тему
Цитата:
Возникают вопросы, если модель интересная, значит ее кто-то уже должен продавать.

Пока что такое чудо не продают потому что банально нет на нее спроса, а рисковать никто не хочет лучше гору 30с41нж купят и провернут с прибылью чем такую балалайку и молится на нее потому что инженеры с водоканала знают только стальные а чугун для них впервые слышен как материал корпуса в шиберной задвижке

Цитата:
И второе, если стоимость изделия явно ниже получается чем у обычной задвижки или крана и диск внутри трубопровода не установлен как в затворах то почему такие задвижки в водоснабжении у нас не используют. Раньше возили шиберные в основном нержавеющие.

Потому что нет в проектной документации этого изделия. Пусть оно будет супер удачным и надежным его не поставят и не заменят пока в документации не будет указан именно такой тип с таким корпусом и шибером на такое давление и среду. Аналогичный пример был с затворами Орбинокс. В свое время на них косились что цена большая и смысла вроде как нет. А сейчас просят потому что поставили именно эту фирму в проект - ВСЕ ЭТИМ СКАЗАНО! :) Аналогичная история была с задвижками МЗВ когда их отказывались ставить и брать вместо бронзовых, а сейчас за милую душу просят и готовы платить бОльшую цену чем за тот же чугун с бронзовым уплотнением


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 06 авг 2010, 08:43
Аватара пользователя
Телефон: +79638018784
 Ответить с цитатой Ответить на тему
Стальную задвижку конечно же продать интереснее было бы, но не всегда она по карману водоканалу или поставщику который товар с отсрочкой в 60 дней поставляет.
Отсутсвие проектной документации у специалистов частично компенсируется ценой 210 000 за такое изделие Ду 800, 430 за Ду 1000 Ру 10, и 640 000 за шиберную задвижку Ду 1200.
Кстати здесь диск нож под канализацию, так как среда с примесями.
А ноги скорее всего растут у модели из чугунной с обрезиненным клином. Можем обрезинить/заменить материал изготовления клина (на цене практически не отразится) и получится знакомая всем чугунная задвижка, только с низкой строительной длиной.


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 02 сен 2010, 12:09
Не в сети

Зарегистрирован: 02 сен 2010, 12:00
Сообщения: 2
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Заслуженная репутация: 0
 Ответить с цитатой Ответить на тему
срочно нужны шиберые задвижки ЗШ-150-01-А, ЗШ-200-01-А, ЗШ-250-01-А все под электропривод!!!!!
подскажите где можно взять!!!


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 20 сен 2010, 14:44
Аватара пользователя
 Ответить с цитатой Ответить на тему
Влад писал(а):

А разве чугунные шибера существуют, вроде только сталь?

Про матерал диска не скажу, но японские шибера с чугунным корпусом нам предлагали. Наверное существуют, раз предлагали.


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 29 июн 2011, 23:17
Аватара пользователя
 Ответить с цитатой Ответить на тему

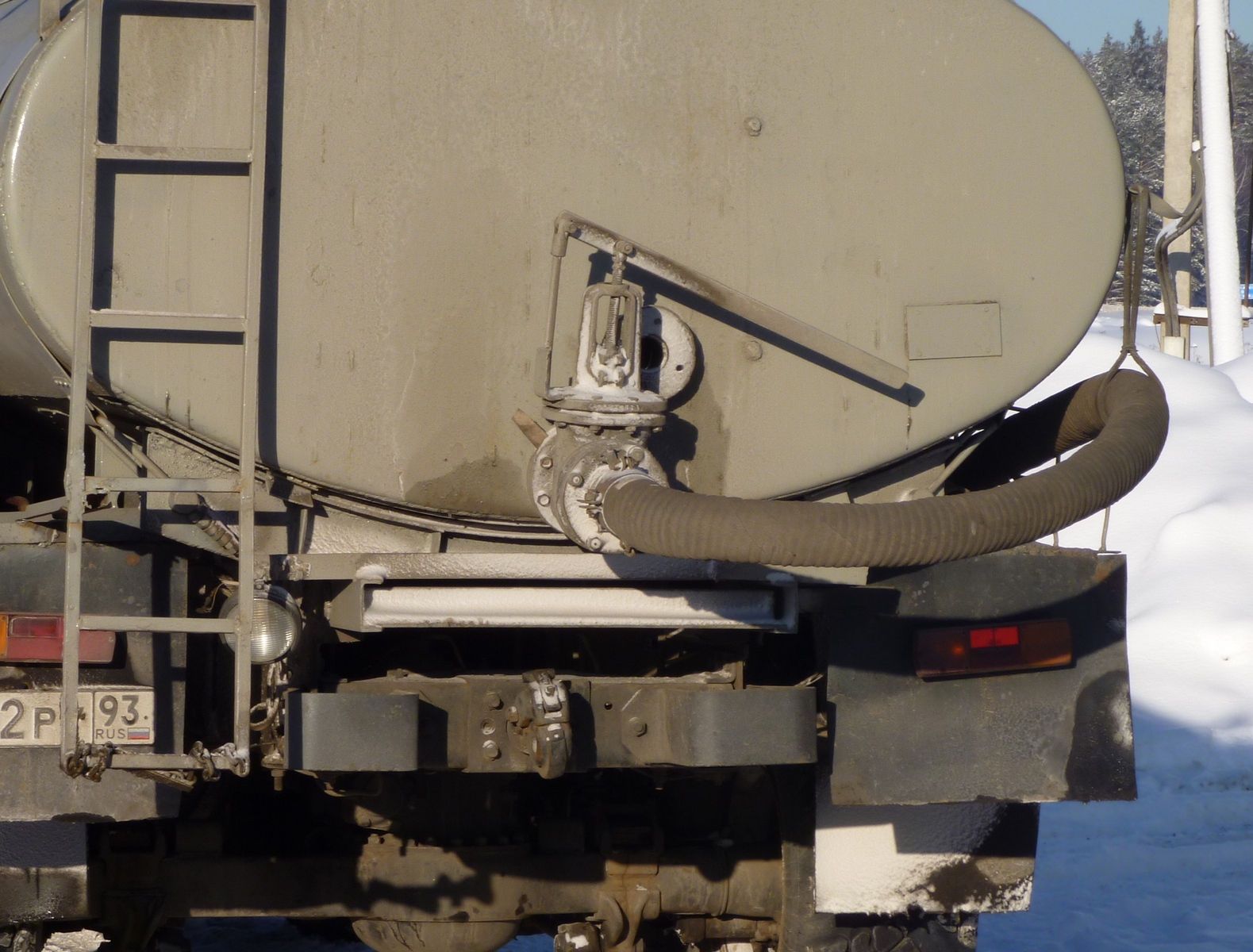

АХТУНГ, АХТУНГ!!! Краснодарские пацаны Славик и Димон совершили ПРОРЫВ в арматуростроении!!! sm_41
Необычный шибер / ноухау.jpg
740.82 КБ, Просмотров: 10443
Необычный шибер / нанозадвижка.JPG
377.26 КБ, Просмотров: 10443


Вернуться к началу
  Ответить с цитатой Ответить на тему
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 30 июн 2011, 06:22
Не в сети
Аватара пользователя

Зарегистрирован: 25 янв 2011, 11:22
Сообщения: 453
Благодарил (а): 17 раз.
Поблагодарили: 223 раз.
Заслуженная репутация: 3
 Ответить с цитатой Ответить на тему
Гость, это уже РАЗРАБОТКА! sm_47

_________________
Слово «ром» и слово «смерть» означают для вас одно и то же.(с)
Одних убило пулями, других сгубила старость. Йо-хо-хо! Всё равно за борт.
ustinovz@mail.ru
сайт:zom-zlat.ru(для получения скидок или бонусов- озвучить, что арматурщик).


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 23 дек 2011, 15:11
Не в сети

Зарегистрирован: 27 авг 2010, 12:46
Сообщения: 1871
Благодарил (а): 149 раз.
Поблагодарили: 706 раз.
Заслуженная репутация: 15
Бравый Арматурщик
 Ответить с цитатой Ответить на тему
http://www.valve-industry.ru/pdf_site/7 ... htanov.pdf

видали такое?
одноэксцентриковый шибер.


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 23 дек 2011, 16:03
Не в сети
Аватара пользователя

Зарегистрирован: 02 мар 2010, 08:52
Сообщения: 3075
Благодарил (а): 93 раз.
Поблагодарили: 929 раз.
 Ответить с цитатой Ответить на тему
Толстый
Эт шо за газмяс такое художество подогнал? sm_109

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
 Заголовок сообщения: Re: Необычный шибер
Непрочитанное сообщениеДобавлено: 28 дек 2011, 10:18
Не в сети
Аватара пользователя

Зарегистрирован: 08 июл 2010, 09:49
Сообщения: 3826
Благодарил (а): 33 раз.
Поблагодарили: 1198 раз.
Заслуженная репутация: 27
Общепризнанный АрматурщикОбщепризнанный Арматурщик
 Ответить с цитатой Ответить на тему
Толстый писал(а):

http://www.valve-industry.ru/pdf_site/74/74-Arifulin_kashtanov.pdf

видали такое?
одноэксцентриковый шибер.

у модернизированной версии на мой взгляд слабое место бугельный узел, но хорошо, что хоть что то разрабатывают! sm_61

_________________
погуглил и полегчало!
Smart questions, Smart answers, Smart People! (c) http://www.eng-tips.com


Вернуться к началу
  Ответить с цитатой Ответить на тему  Профиль   Рейтинг: 0
Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  Страница 1 из 1  [ Сообщений: 22 ]

Быстрый ответ
Вы не можете оставлять комментарии и ответы, пожалуйста ЗАРЕГИСТРИРУЙТЕСЬ для возможности полноценного доступа к форумам этой ветки

Часовой пояс: UTC + 3 часа [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group [ Time : 0.537s | 68 Queries | GZIP : Off ]

@Mail.ru
Администрация портала не несёт ответственности за достоверность размещённой в сообщениях форума информации.
