КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ ПОЛНО ПОДЪЁМНЫЙ ПРУЖИННЫЙ ФЛАНЦЕВЫЙ 17с17(13)нж, 17с17(13)нж2, 17нж17(13)нж, 17нж17(13)нж2 DN 200 мм РN 1,6МПаКод ОКП 37 4254 (DN200)
Изготовление и поставка по ТУ 3742-017-00218118-2002
Материалы применяемые для изготовления клапана разрешены государственной санитарно-эпидемической службой Р.Ф. разрешение № 0339966 от 15.04.2002г.

Предназначен: для защиты оборудования от недопустимого превышения давления сверх установленного и применяется на резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. При восстановлении рабочего давления сброс среды прекращается.

Достоинства

Внутренняя полость клапана герметична по отношению к внешней среде.
Клапан оснащен перегородкой, защищающей пружину от высоких температур.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали

17с17(13)нж

17с17(13)нж2

17нж17(13)нж

17нж17(13)нж1

17нж17(13)нж2

Корпус, крышка, колпак

25Л

20ГЛ

12Х18Н9ТЛ

12Х18Н12М3ТЛ

12Х18Н9ТЛ

Золотник, седло, перегородка

20Х13

12Х18Н9Т

10Х17Н13М3Т

12Х18Н9Т

Шток

20Х13

12Х15Г9НД

10Х17Н13М3Т

12Х15Г9НД

Прокладки

Паронит-ПА

Графлен

Пружина

50ХФА



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

200

Диаметр отверстия в седле, мм

142

Площадь сечения седла, Fc, мм2, не менее

15828

Допустимый пропуск среды в затворе, см3/мин

15

Герметичность в затворе

по ГОСТ 9789-75

Давление настройки клапана Рн, МПа, (кгс/см2)

Настраивается индивидуально

Давление номинальное на входе РN, МПа (кгс/см2)

1,6 (16)

Давление номинальное на выходе РN, МПа (кгс/см2)

0,6(6)

Давление начала открытия, Рн.о., МПа (кгс/см2)

1,05 Рн

Давление полного открытия, Рп.о., МПа (кгс/см2)

1,15Рн

Давление закрытия Рз, не менее

0,8Рн

Пределы давлений настройки пружины, Рн МПа (кгс/см2)

0,05-0,1 (0,5-1,0); 0,1-0,2 (1,0-2,0); 0,2-0,3 (3,0-5,0); 0,3-0,5 (3,0-5,0);0,5-0,7 (,5,0-7,0); 0,7-0,9 (7,0-9,0); 0,9-1,2 (9,0-12); 1,2-1,6 (12-16)

Температура окружающей среды, ºС

17с17(13)нж, 17нж17(13)нж,17нж17(13)нж1

от минус 40 до 40

17с17(13)нж2, 17нж17(13)нж2

от минус 60 до 40

Температура рабочей среды, ºС

17с17(13)нж, 17нж17(13)нж1

от минус 40 до 425

17нж17(13)нж

от минус 40 до 600

17с17(13)нж2, 17нж17(13)нж2

от минус 60 до 425

Характеристика рабочей среды

17с17(13)нж, 17с17(13)нж2 - Вода, пар, масляные фракции, природный газ, жидкие нефтепродукты

17нж17(13)нж, 17нж17(13)нж1, 17нж17(13)нж2 - Жидкая, газообразная, агрессивная, нейтральная к  материалам  деталей, соприкасающихся со средой (скорость коррозии не более 0,2мм/год )

Коэффициент расхода α, не менее

0,5 для газообразных и жидких сред

Масса без фланцев (кг)

180


Срок службы не менее 15 лет

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 3х лет от даты выпуска

Наработка на отказ - не менее 180 (15 000 часов) циклов.



Срок службы не менее 15 лет
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 3х лет от даты выпуска
Наработка на отказ - не менее 180 (15 000 часов) циклов.

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ ПОЛНО ПОДЪЁМНЫЙ ПРУЖИННЫЙ ФЛАНЦЕВЫЙ 17с17(13)нж, 17с17(13)нж2, 17нж17(13)нж, 17нж17(13)нж2 DN 200 мм РN 1,6МПа

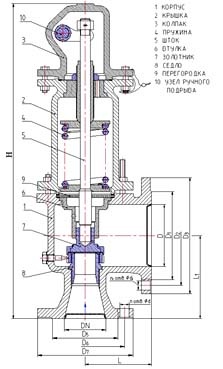

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Размеры, мм



D

D1

D2

D3

D5

D6

D7



80

128

150

185

102

125

160



100

148

170

205

133

160

195



150

212

240

280

158

180

215



200

258

280

315

212

240

280



300

365

395

435

268

295

335



Ход штока при максимальном подъеме золотника над седлом – DN 25 – 6м
DN 50,80,100 –15мм  DN 150 –20мм  DN 200 –25мм
