Наименование | 22нж32п, 22нж15п |
Корпус, крышка | Сталь 12Х18Н9ТЛ |
Шток, сильфон | 08Х18Н10Т |
Золотник | 12Х18Н9Т |
Уплотнитель золотника | Фторопласт - 4 |
Набивка сальника | Фторопласт-4 |
Уплотнение по штоку | сильфонное |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диаметр номинальный, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | 150 | ||||||||
Давление номинальное PN, МПа (кгс/см²) | 2,5 (25); 1,6 (16) | ||||||||||||||||
Ход штока, мм | 6 | 8 | 8 | 8 | 16 | 16 | 25 | 30 | 40 | ||||||||
Условное давление управляющего воздуха, МПа (кгс/см2) | 0,25 (2,5) | ||||||||||||||||
Тип клапана | нормально закрытый (НЗ), нормально открытый (НО) | ||||||||||||||||
Перепад давлений не более, МПа (кгс/см2) | 0,6 (6) | ||||||||||||||||
Время срабатывания не более, сек. | 1 секунды | ||||||||||||||||
Герметичность затвора | Класс “А” по ГОСТ 9544-2005 | ||||||||||||||||
Температура окружающей среды, ºС | от - 40 до + 40 | ||||||||||||||||
Температура рабочей среды, ºС | до + 150 | ||||||||||||||||
Характеристика рабочей среды | Отравляющие вещества: люизит-до 82% с твердыми включениями мышьяка, шлака, смол до 4% массовой доли и размерами частиц твердых включений до 70 мкм, зарин, зоман, Vx, растворы или абгазы, содержащие эти ОВ. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. хлористый водород-29%, винилхлорид-64% и другие среды по отношению к которым применяемые материалы коррозионностойки. | ||||||||||||||||
Комплектация: | Редуктор давления с фильтром, конечный выключатель КВ-04, клапан электромагнитный распределительный (напряжение 24В), коробка клеммная взрывозащищенная, комплект ответных фланцев и крепежа. | ||||||||||||||||
Присоединительные размеры и размеры уплотнительных поверхностей корпуса |
по ГОСТ 12815-80 исп.1,2,3,4,5,8,9 ряд 2 | ||||||||||||||||
Масса (кг), без фланцев и доп. блоков | 35,6 | 37,6 | 41,2 | 44,2 | 52,2 | 54,2 | 76,2 | 100,8 | 159,0 |

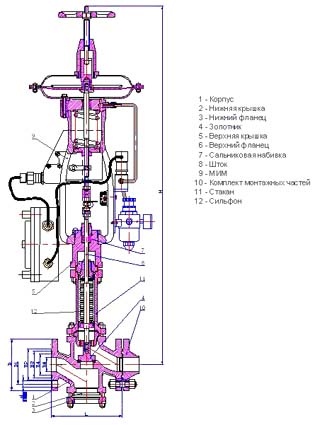

Таблица-фигура | PN, МПа | DN, мм | Размеры, мм | ||||||||
D | D1 | D2 | D3 | D4 | d | n | H | L | |||
22нж32п | 2,5 | 15 | 95 | 65 | 47 | 40 | 28 | 14 | 4 | 740 | 130 |
20 | 105 | 75 | 58 | 51 | 35 | 14 | 4 | 770 | 150 | ||
25 | 115 | 85 | 68 | 58 | 42 | 14 | 4 | 770 | 160 | ||
32 | 135 | 100 | 78 | 66 | 50 | 18 | 4 | 770 | 180 | ||
40 | 145 | 110 | 88 | 76 | 60 | 18 | 4 | 835 | 200 | ||
50 | 160 | 125 | 102 | 88 | 72 | 18 | 4 | 855 | 230 | ||
80 | 195 | 160 | 133 | 121 | 105 | 18 | 8 | 855 | 310 | ||
100 | 230 | 190 | 158 | 150 | 128 | 22 | 8 | 860 | 350 | ||
150 | 300 | 250 | 212 | 204 | 182 | 26 | 8 | 875 | 480 | ||
22нж15п | 1,6 | 15 | 95 | 65 | 47 | 40 | 28 | 14 | 4 | 740 | 130 |
20 | 105 | 75 | 58 | 51 | 35 | 14 | 4 | 770 | 150 | ||
25 | 115 | 85 | 68 | 58 | 42 | 14 | 4 | 770 | 160 | ||
32 | 135 | 100 | 78 | 66 | 50 | 18 | 4 | 770 | 180 | ||
40 | 145 | 110 | 88 | 76 | 60 | 18 | 4 | 835 | 200 | ||
50 | 160 | 125 | 102 | 88 | 72 | 18 | 4 | 855 | 230 | ||
80 | 195 | 160 | 133 | 121 | 105 | 18 | 8 | 855 | 310 | ||
100 | 215 | 180 | 158 | 150 | 128 | 18 | 8 | 860 | 350 | ||
150 | 280 | 240 | 212 | 204 | 182 | 22 | 8 | 875 | 480 |
