Клапан отсечной сильфонный с пневматическим исполнительным механизмом (ПИМ) 22нж615п PN 1,6 МПа (16 кгс/см2) 22нж632п PN 2,5 МПа (25 кгс/см2) DN15, 20, 25, 32, 40, 50, 80, 100, 150 мм

ПОИСК

Клапан отсечной сильфонный с пневматическим исполнительным механизмом (ПИМ) 22нж615п PN 1,6 МПа (16 кгс/см2) 22нж632п PN 2,5 МПа (25 кгс/см2) DN15, 20, 25, 32, 40, 50, 80, 100, 150 мм Клапан отсечной сильфонный с пневматическим исполнительным механизмом (ПИМ) 22нж615п PN 1,6 МПа (16 кгс/см2) 22нж632п PN 2,5 МПа (25 кгс/см2) DN15, 20, 25, 32, 40, 50, 80, 100, 150 мм

КЛАПАН ОТСЕЧНОЙ СИЛЬФОННЫЙ С ПНЕВМАТИЧЕСКИМ ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМОМ (ПИМ)Клапан соответствует требованиямТУ3742-012-0218118-98 и ГОСТ 5761-2005

Клапан предназначен для установки на трубопроводах с целью быстрого отсекания потока рабочей среды.

Конструктивные особенности:

-Все элементы клапана изготовлены из коррозионностойкой стали, отсутствуют элементы из цветных металлов;-
-Клапан управляется пневматическим исполнительным механизмом (ПИМ);
-Наличие сильфона клапана позволяет изолировать сальниковый узел от воздействия рабочей среды;
-Особенностью отсечного клапана является быстродействие (до 1 сек.), которое обеспечивается срабатыванием винтовой пружины в момент закрытия;
-Оптимизация проточной части за счет исключения нижней крышки предотвращает скапливание рабочей среды при продувке системы.


МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование

22нж615п, 22нж632п

Корпус, крышка

Сталь 12Х18Н9ТЛ

Шток, сильфон

08Х18Н10Т

Золотник

12Х18Н9Т

Уплотнитель золотника

Фторопласт - 4

Набивка сальника

Фторопласт-4

Уплотнение по штоку

сильфонное


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

15

20

25

32

40

50

80

100

150

Давление номинальное PN, МПа

1,6(16); 2,5 (25)

Условное давление управляющего воздуха, МПа (кгс/см2)

0,2* (2,0*)

0,4* (4,0*)

Ход штока, мм.

6

8

8

8

16

16

25

30

40

Тип клапана

нормально закрытый (НЗ)

Перепад давлений не более, МПа (кгс/см2)

0,6 (6)

Время срабатывания не более, сек.

1 секунды

Герметичность затвора

класс “А” по ГОСТ 9544-2005

Температура окружающей среды, ºС

от минус 40 до + 40

Температура рабочей среды, ºС

до плюс 150

Характеристика рабочей среды

Отравляющие вещества люизит-до 82% с твердыми включениями мышьяка, шлака, смол до 4% массовой доли и размерами частиц твердых включений до 70 мкм, зарин, зоман, Vx, растворы или абгазы, содержащие эти ОВ. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. хлористый водород-29%, винилхлорид-64% и другие среды по отношению к которым применяемые материалы коррозионностойки.

Комплектация:

Редуктор давления с фильтром, конечный выключатель КВ -04, клапан электромагнитный распределительный (напряжение 24В), коробка клемнная взрывозащищенная, комплект ответных фланцев и крепежа.

Масса (кг), без фланцев и доп. блоков

39,6

42,2

45,2

48,2

56,2

61,2

87,8

116

181,6



КЛАПАН ОТСЕЧНОЙ СИЛЬФОННЫЙ С ПНЕВМАТИЧЕСКИМ ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМОМ (ПИМ)

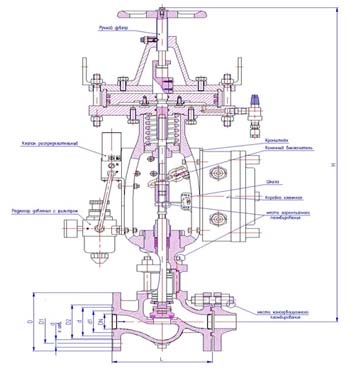

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Таблица-фигура

PN, МПа



DN, мм

Размеры, мм

D

D1

D2

D3

D4

d

n

H

L

22нж615п

1,6

15

95

65

47

40

28

14

4

630

130

20

105

75

58

51

35

14

4

655

150

25

115

85

68

58

42

14

4

655

160

32

135

100

78

66

50

18

4

655

180

40

145

110

88

76

60

18

4

735

200

50

160

125

102

88

72

18

4

735

230

80

195

160

133

121

105

18

4

745

310

100

215

180

158

150

128

18

8

750

350

150

280

240

212

204

182

22

8

765

480

22нж632п

2,5

15

95

65

47

40

28

14

4

630

130

20

105

75

58

51

35

14

4

655

150

25

115

85

68

58

42

14

4

655

160

32

135

100

78

66

50

18

4

655

180

40

145

110

88

76



Гарантийный срок эксплуатации– 24 месяца со дня ввода в эксплуатацию,но не более 3-х лет со дня выпуска
Гарантийная наработка - 3000 циклов в пределах гарантийного срока эксплуатации.

Назначенный срок службы – не менее 10 лет.

Имеется Разрешение Федеральной службы по экологическому,технологическому и атомному надзору на применение клапанов запорных стальных иклапанов отсечных на взрывопожароопасных и химически опасных производствах иобъектах, связанных с обращением или хранением взрывопожароопасных, токсичных ивысокотоксичных веществ и смесей, в том числе на объектах по уничтожениюхимического оружия.
