Клапан соответствуеттребованиям ТУ3742-018-00218118-2002 и ГОСТ13252-91| Наименование | 19с76нж 19с53нж | 19лс76нж 19лс53нж | 19нж76нж 19нж53нж | 19нж76нж2 19нж53нж2 | 19нж76нж1 19нж53нж1 | 19нж76нж3 19нж53нж3 |
| Корпус, крышка | Сталь 25Л | 20ГЛ | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | ||
| Детали затвора | Сталь 20Х13 | 20Х13 | 12Х18Н9Т | 10Х17Н13М3Т | ||
| Серьга, кронштейн | Ст 20 | Ст20 | 12Х18Н9Т | 10Х17Н13М3Т | ||
| Захлопка | 20Х13 | 20Х13 | 12Х18Н9Т | 10Х17Н13М3Т | ||
| Прокладка | Паронит ПА | СНП | ||||
| Диаметр номинальный | 50 | 80 | 100 | 150 | |||
| Допустимый пропуск воды в затворе для клапанов PN 40, см3/мин., не более | 3 | 6 | 6 | 10 | |||
| Допустимый пропуск воды в затворе для клапанов PN 16, см3/мин., не более | 1 | 3 | 3 | 5 | |||
| Давление номинальное РN, МПа (кгс/см2) | 1,6 (16); 4,0 (40) | ||||||
| Температура окружающей среды, ºС | 19с76нж, 19нж76нж, 19нж76нж1, 19с53нж, 19нж53нж, 19нж53нж1 | от - 40 до + 40 | |||||
| 19лс76нж, 19нж76нж2, 19нж76нж3, 19лс53нж, 19нж53нж2, 19нж53нж3 | от - 60 до + 40 | ||||||
| Температура рабочей среды, ºС | 19с76нж, 19нж76нж, 19нж76нж1, 19с53нж, 19нж53нж, 19нж53нж1 | от - 40 до + 425 | |||||
| 19нж76нж2, 19нж53нж2 | от - 60 до + 425 | ||||||
| 19лс76нж, 19нж76нж3, 19лс53нж, 19нж53нж3 | от - 60 до + 425 | ||||||
| Характеристика рабочей среды | 19с76нж, 19лс76нж, 19с53нж, 19лс53нж | Природный газ и другие жидкие или газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||||
| 19нж76нж, 19нж76нж2, 19нж53нж, 19нж53нж2 | Отравляющие вещества: люизит-до 82% с твердыми включениями мышьяка, шлака, смол до 4% масс. долидравляющие веществалюизит-до82% с твердыми включениями мышьяка, шлака, смол до 4% масс., зарин, зоман, Vх, растворы или абгазы, содержащие эти ОВ. Агрессивные среды, по отношению к которым применяемые материалы коррозионностойки | ||||||
| 19нж76нж1, 19нж76нж3, 19нж53нж1, 19нж53нж3 | Агрессивная, нейтральная к материалам деталей, соприкасающихся с рабочей средой | ||||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 исп. 3 ряд 2 | ||||||
| Масса клапанов PN 16, без фланцев (кг) | 22 | 32 | 60 | 107 | |||
| Масса клапанов PN 40, без фланцев (кг) | 22 | 32 | 60 | 116 | |||
Гарантийныйсрок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Наработкана отказ 350 циклов в пределах гарантийного срока эксплуатации.
Гарантийныйсрок хранения и срок консервации – 3 года.
Средний срок службы 10 лет

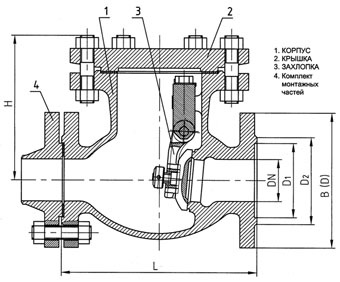

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕРАЗМЕРЫ КЛАПАНОВ
| Таблица-фигура | PN, МПа | DN, мм | Размеры, мм |
| ||||
| D1 | D2 | В (D) | L | Н | ||||
| 19с76нж, 19нж76нж, 19нж76нж2, 19лс76нж, 19нж76нж1, 19нж76нж3 | 1,6 | 50 | 88 | 102 | 160 | 230 | 170 | |
| 80 | 121 | 133 | 195 | 310 | 185 | |||
| 100 | 150 | 158 | 215 | 350 | 215 | |||
| 150 | 204 | 212 | 280 | 480 | 261 |
| ||
| 19с53нж, 19нж53нж, 19нж53нж2, 19лс53нж, 19нж53нж1, 19нж53нж3 | 4,0 | 50 | 88 | 102 | 160 | 230 | 170 |
|
| 80 | 121 | 133 | 195 | 310 | 185 |
| ||
| 100 | 150 | 158 | 230 | 350 | 215 |
| ||
| 150 | 204 | 212 | 300 | 480 | 261 |
| ||
