Клапан регулирующий клеточного типа фланцевый под ЭИМ типа «HONEYWELL» 25ч46нж DN 80, 100 РN 1,6 МПа

ПОИСК

Клапан регулирующий клеточного типа фланцевый под ЭИМ типа «HONEYWELL» 25ч46нж DN 80, 100 РN 1,6 МПа Клапан регулирующий клеточного типа фланцевый под ЭИМ типа «HONEYWELL» 25ч46нж DN 80, 100 РN 1,6 МПа

Код ОКП 37 2252
Изготовление и поставка по ТУ3722-014-00218118-99
ГОСТ 12893-83
Материалы применяемые для изготовления клапана разрешены государственной санитарно-эпидемической службой Р.Ф. разрешение № 0339968 от 15.04.2002г.

Предназначен для регулирования расхода и других параметров рабочей среды на технологических линиях.

Достоинства:


-Уменьшение вибрации и снижение уровня шума при дросселировании достигается разделением потока на части путём применения перфорированных (клеточных) плунжеров. Данная конструкция позволяет избежать гидравлических ударов в системе.
-Клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование

25ч46нж

Корпус, крышка

Чугун СЧ-20

Детали затвора

сталь 20Х13

Сальниковая набивка

Фторопласт-4

Прокладки

Фторопласт-4



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

80

100

Условная пропускная способность, Кvу, м3/ч

40

63

80

100

63

100

125

160

Допустимая протечка воды в затворе при Р=0,4МПа, дм3/мин, не более

1,3

2,0

2,6

3,3

2,6

3,3

4,1

5,3

Давление номинальное РN, МПа (кгс/см2)

1,6 (16)

Перепад давлений не более, МПа (кгс/см2)

1,6 (16)

Температура окружающей среды, ºС

От минус 25 до 40

Температура рабочей среды, ºС

От минус 15 до 220

Характеристика рабочей среды

Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп.1 ряд 2

Масса (кг)

31

48



Гарантийная наработка – 8000 часов в пределах гарантийного срока эксплуатации.
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.

КЛАПАН РЕГУЛИРУЮЩИЙ КЛЕТОЧНОГО ТИПА ФЛАНЦЕВЫЙ под ЭИМ типа «HONEYWELL» 25ч46нж DN 80, 100 РN 1,6 МПа

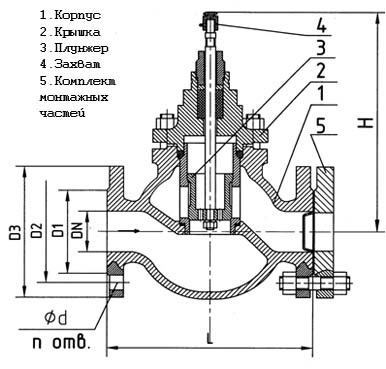

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

DN, мм

Размеры, мм

D1

D2

D3

d

L

n

Н

80

133

160

195

18

310

4

286

100

158

180

215

350

8

                      326
