Код ОКП 37 4251| МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ | |
| Наименование | Материал |
| Корпус, крышка | 25Л |
| Детали затвора | 20Х13 |
| Сальниковая набивка | Графлекс |
| Прокладки | Паронит ПОН-Б |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Диаметр номинальный, DN, мм | 15 |
| Условная пропускная способность, Кvу, м3/ч | 1,0 |
| Давление номинальное РN, МПа (кгс/см2) | 4,0 (40) |
| Перепад давлений не более, МПа (кгс/см2) | 2,0 (20) |
| Допустимая протечка воды в затворе при Рисп.=0,4МПа, дм3/мин, не более | 0,032 |
| Температура окружающей среды, ºС | От минус 30 до 50 |
| Температура рабочей среды, ºС | От минус 40 до 220 |
| Характеристика рабочей среды | Жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой |
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 исп. 5, Ряд 2 |
| Масса кг | 27 |

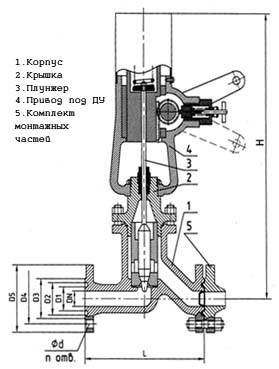

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||||
| DN, мм | Размеры, мм | ||||||||
| D1 | D2 | D3 | D4 | D5 | n | d | Н | L | |
| 15 | 28 | 40 | 47 | 65 | 95 | 4 | 14 | 545 | 130 |
