Клапан регулирующий двухседельный фланцевый под дистаннционное управления от МЭО 6,3/12,5-025-99 25с201нж DN 25, 40мм РN 4,0 МПа

ПОИСК

Клапан регулирующий двухседельный фланцевый под дистаннционное управления от МЭО 6,3/12,5-025-99 25с201нж DN 25, 40мм РN 4,0 МПа Клапан регулирующий двухседельный фланцевый под дистаннционное управления

25с201нж DN 25, 40мм РN 4,0 МПа

Код ОКП 37 4251
Изготовление и поставка по ТУ 26-07-280-80
ГОСТ 12893-83
Материалы применяемые для изготовления клапана разрешены государственной санитарно-эпидемической службой Р.Ф. разрешение № 0339968 от 15.04.2002г.

Предназначен для установки на трубопроводах с целью непрерывного регулирования расхода и других параметров рабочей среды.

Достоинства:

-Применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста;
-Клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой.

Предназначен для установки на трубопроводах для регулирования технологических процессов с коррозионно-активными абразивными средами в химической промышленности и других отраслях путем изменения расхода. Клапан комплектуется МИМ по ГОСТ 13373-67 с позиционером.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование

Материал

Корпус, крышка

25Л

Детали затвора

20Х13

Сальниковая набивка

Графлекс

Прокладки

Паронит ПОН-Б



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

25

40

Условная пропускная способность, Кvу, м3/ч

10

16

25

40

Допустимая протечка воды в затворе при Рисп.=0,4МПа, дм3/мин, не более

0,16

0,26

0,41

0,66

Давление номинальное РN, МПа (кгс/см2)

4,0 (40)

Перепад давлений не более, МПа (кгс/см2)

2,0 (20)

Температура окружающей среды, ºС

От минус 30 до 50

Температура рабочей среды, ºС

От минус 40 до 220

Характеристика рабочей среды

Жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп 5, Ряд 2

Масса (кг)

32

45


КЛАПАН РЕГУЛИРУЮЩИЙ ДВУХСЕДЕЛЬНЫЙ ФЛАНЦЕВЫЙ ПОД ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ от МЭО 6,3/12,5-025-99

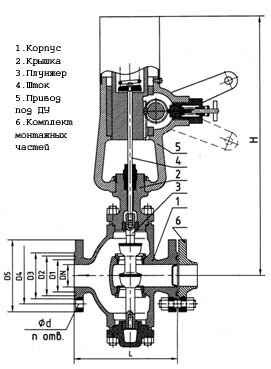

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

DN, мм

Размеры, мм

D1

D2

D3

D4

D5

n

d

Н

L

25

42

58

68

85

115

4

14

600

160

40

60

76

88

110

145

18

630

200


Срок службы – не менее 12 лет
Средний ресурс – не менее 10000 час(с заменой керамических деталей)
Средняя наработка на отказ – 1000 час
