Сильфоны однослойные и двухслойные измерительные

ПОИСК

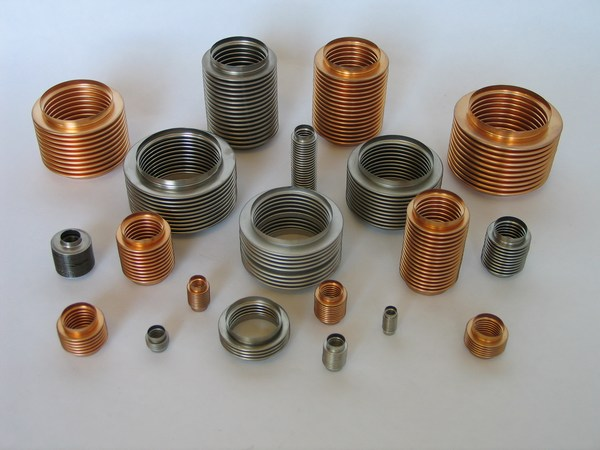

Сильфоны однослойные и двухслойные измерительные Сильфоны однослойные и двухслойные измерительные



Назначение:

Сильфоны однослойные и двухслойные измеритель­ные металлические предназначены для работы в качестве упругих чувствительных элементов в измерительных при­борах и устройствах контроля и регулирования различных конструкций и служат для преобразования измеряемого давления в перемещение, а также используются как ком­пенсатор (сильфонный компенсатор) и разделитель сред в различных сильфонных узлах.

Общие сведения:

Материалы для изготовления сильфонов — сплав мар­ки 36НХТЮ, бериллиевая бронза марки БрБ2, нержавею­щая сталь 12Х18Н10Т и латунь марки Л-80.

Выпускается более 200 типоразмеров измерительных металлических сильфонов диаметрами от 9 до 190 мм при толщине стенки от 0,08 до 0,25 мм, пригодных для работы в средах, не вызывающих коррозии материала при темпе­ратурах:

от 213 до 473 К (-60...+200°С) - для сильфонов из спла­ва марки 36НХТЮ;
от 213 до 373 К (-60...+100°С) - для сильфонов из бериллиевой бронзы марки БрБ2 и из полутомпака марки Л-80;
от 373 до 673 К (-200...+400°С) - для сильфонов из не­ржавеющей стали марки 12Х18Н10Т.

Сильфон — гофрированная трубка с тонкими стенками. Чаще всего изготавливают из металлических (сталь, латунь, бронза) материалов. Поверхность сильфона может растягиваться или сжиматься вдоль оси, изгибаться в любом направлении или смещаться. Такая деформация возникает под действием разности давлений и температур, а также за счет силового влияния (механического воздействия). Такое свойство сильфона позволяет защитить целостность трубопровода.

Различают сильфоны однослойные, двухслойные и многослойные Толщина каждого слоя различна для каждого типоразмера элемента. Однослойные сильфоны, как правило, изготавливают из тонкостенной нержавеющей стали.

Также в производстве встречаются армированные гофрированные трубки.
Широкий предел рабочих температур (-260…+ 530 C),  стойкость к коррозии ко многим средам (от питьевой воды до инертных газов), а также простота монтажа и надежность в эксплуатации обусловили массовое применение сильфонов в различных отраслях промышленности.

К примеру, в пневмо- и гидроавтоматике сильфоны однослойные и двухслойные используют как упругие чувствительные элементы датчиков давления и температуры. Такой же тип сильфона применяется для разделения сред.

Многослойные сильфоны широко используются в соединении трубопроводов нефтяной и газовой промышленности, атомной индустрии, в энергетике, гражданском строительстве и машиностроении.

В трубопроводах часто используют сильфонные компенсаторы, служащие для предотвращения разрыва трубопроводов под воздействием внешних факторов (разница температуры или давление). Такие компенсаторы просто незаменимы для горячего водоснабжения, различного отопительного оборудования. Монтаж сильфона в клапаны конструкций не только заметно продлит срок его службы, но и повысит герметичность.

Сильфон – это достаточно упругая гофрированная оболочка, изготавливаемая чаще всего из различных металлов. Они  могут быть однослойные и многослойные. Сильфоны  двухслойные имеют ту же толщину, что и однослойные, но выдерживают большие нагрузки. Также они подразделяются на цельнотянутые и сварные.

Сильфоны могут работать в агрессивных средах, выдерживая влияние негативных факторов, криогенных жидкостей. Металлические  сильфоны адаптированы к воздействию высокого давления и могут выдерживать до 7 МПа. Сильфоны  двухслойные используются в трубопроводной аппаратуре с целью герметизации, в роли гибких соединений, разделителей сред. Применяются в виде чувствительных элементов всевозможных датчиков, воспринимающих изменения давления газа или жидкости, реагируют на перепады температуры среды.

Они отличаются упругостью, выраженной прочностью, жесткостью. Стоит отметить, что металлические сильфоны двухслойные практически не подвергаются деформациям, но могут выдерживать осевые и крутильные колебания. На нашем заводе используются различные технологии изготовления металлических сильфонов, которые имеют достаточную химическую устойчивость к органическим жидкостям и отличаются непроницаемостью для газов.

При наличии тонкой стенки, придающей небольшую жесткость, металлические сильфоны имеют достаточно большой ход. Во время установки сильфонов нужно учитывать вибрацию, при которой  будет работать уплотнение, так как каждое уплотнение имеет свою частоту колебаний. Собственная частота колебаний сильфона должна быть выше, чем вынужденная частота.

Гибкие металлические сильфоны двухслойные имеют большую упругость. Использование сильфонов для герметизации в осевых механических уплотнениях, повышает скорость скольжения до 100 м / сек. Металлические сильфоны хорошо изолируют вакуумные системы от вибраций.

Приобретать данную продукцию лучше у надежных поставщиков, которые напрямую сотрудничают с заводами изготовителями. Например, на нашем заводе есть отдел, занимающийся продажей  сильфонов. Вы можете получить консультацию по всем интересующим вас вопросам.

Основные технические характеристики

Л-80 ТУ 25.02.110 737-82

12х15х0,14 - II

17х12х0,13 с дн

28х16х0,12 - II

28,5х11х0,12 с дн

38х10х0,11 - IV

50х10х0,28 - I

79х13х0,20 - IV

16х7х0,09 - VI

17х12х0,13 без дн. - IV

28,5х8х0,12 - I

32х11х0,12 - IV

44,5x17x0,14 -IV ПЗ

51х15х0,12

100х11х0,20 - IV

16х16х0,08 - II

17x16x0,13 - IV

28,5x9x0,12 - III

38х6х0,22 - II

47x5x0,14 - VI

51х16х0,12 - IV

100х14х0,15 - IV

16x20x0,09 - VI

28х8х0,24 - I

28,5х11х0,12 - IV

38х8х0,11 - IV

50х10х0,13

51х16х0,12 б.дн



36 НХТЮ ГОСТ 21482-76

9x8x0,08

16х10х0,08

22х6х0,08

28х8х0,12

34х6х0,16

38х10х0,2

55х10х0,20

9х10х0,08

16х4х0,10

22х6х0,10

28х10х0,08

34х6х0,20

38х16х0,16

55х16х0,16

9x6x0,10

16х6х0,10

22х6х0,12

28х10х0,10

34х10х0,10

38х16х0,20

55х16х0,20

9х10х0,10

16х6х0,12

22х16х0,12

28х10х0,12

34х10х0,12

42х4х0,08

65х4х0,10

9х10х0,12

16х10х0,12

22х10х0,16

28х10х0,16

34х10х0,16

42х4х0,10

65х6х0,10

11х10х0,08

16х10х0,25

22х10х0,20

28х10х0,20

34х10х0,20

42х4х0,20

65х6х0,12

11х16х0,08

18х10х0,10

22х10х0,25

28х10х0,25

34х10х0,25

42х6х0,08

65х6х0,20

11x6x0,10

18х4х0,12

25х10х0,08

28х16х0,10

34х16х0,10

42х6х0,10

65х6х0,25

11х8х0,16

18х6х0,12

25х6х0,10

28х16х0,12

34х16х0,12

42х6х0,12

65х10х0,10

11х10х0,16

18х20х0,12

28х4х0,08

28х16х0,20

38х4х0,12

42х10х0,08

65х10х0,12

14х6х0,08

18х25х0,16

28х4х0,10

28х16х0,25

38х4х0,25

42х10х0,25

65х10х0,16

14х10х008

18х25х0,18

28х4х0,12

28х20х0,12

38х6х0,08

48х10х0,12

65х10х0,25

14х4х0,10

18х10х0,25

28х4х0,16

30х4х0,08

38х6х0,10

48х12х0,16

65х16х0,20

14х6х0,10

20х10х0,08

28х4х0,20

30х10х0,10

38х6х0,12

48х16х0,16

65х16х0,25

14х10х0,10

20х6х0,10

28х4х0,25

30х10х0,12

38х6х0,16

55х4х0,16

75х6х0,12

14х6х0,12

20х10х0,10

28х6х0,08

30х16х0,12

38х6х0,20

55х6х0,12

75х10х0,10

14х10х0,12

20х10х0,12

28х6х0,10

34х4х0,08

38х6х0,25

55х6х0,16

75х10х0,12

14х4х0,16

20х6х0,16

28х6х0,12

34х4х0,10

38х10х0,08

55х6х0,20

85х16х0,25

14х10х0,16

20х10х0,16

28х6х0,16

34х4х0,12

38х10х0,10

55х6х0,25



14х4х0,20

20х10х0,20

28х6х0,20

34х4х0,16

38х10х0,12

55х10х0,12



14х10х0,25

20х10х0,25

28х6х0,25

34х6х0,12

38х10х0,16

55х10х0,16



36НХТЮ ТУЮУО.709601

38х18х0,13

52х22х0,15



36НХТЮ ТУ 25.02.110299-77

65х5х0,10

65х(5+4)х0,10



СВАРНОЙ 36НХТЮ ТУ25.02.112006-76

120х7х0,11

12Х18Н10Т ГОСТ 21482-76

9х4х0,10

14х4х0,08

18х6х0,2

22х10х0,08

28х20х0,12

34х16х0,12

38х16х0,20

9х4х0,11

14х6х0,08

18х10х0,2

22х16х0,12

30х10х0,12

38х4х0,12

38х16х0,25

9х6х0,10

14х6х0,12

18х12х0,12

25х10х0,12

34х4х0,12

38х6х0,08

38х20х0,20

9х10х0,10

14х10х0,08

20х6х0,08

28х4х0,16

34х6х0,20

38х6х0,12

42х12х0,12

11х6х0,08

14х10х0,12

20х10х0,12

28х8х0,20

34х6х0,25

38х9х0,12

42х12х0,16

11х6х0,12

16х4х0,12

22х4х0,08

28х10х0,12

34х8х0,25

38х10х0,12

48х16х0,16

11х10х0,08

16х6х0,08

22х4х0,12

28х10х0,16

34х10х0,12

38х10х0,25

48х16х0,20

11х10х0,10

16х10х0,12

22х6х0,08

28х10х0,20

34х10х0,25

38х16х0,12

48х18х0,16

11х10х0,12

18х4х0,08

22х6х0,20

28х10х0,25

34х12х0,16

38х16х0,16



12Х18Н10Т ГОСТ 21482-76

55х10х0,12

55х16х0,16

60х19х0,16

65х10х0,16

65х16х0,16

75х10х0,16

85х16х0,25

55х10х0,20

60х16х0,16

60х22х0,16

65х10х0,25

65х16х0,25

85х8х0,25

105х10х0,25

55х13х0,16

60х17х0,16

65х4х0,16



12Х18Н10Т ГОСТ 22388-90

15-8-0,12

15-18-0,14

18-12-0,12

27-10-0,16

38-6-0,16

52-3-0,16

63-9-0,16

15-10-0,12

16-16-0,12

18-14-0,22

27-12-0,14

38-8-0,12

52-9-0,16

63-9-0,22

15-10-0,14

18-6-0,12

18-22-0,18

27-12-0,16

38-8-0,14

38-12-0,20

63-15-0,16

15-12-0,12

18-6-0,14

21-10-0,18

28-10-0,12

38-10-0,12

38-12-0,22

63-15-0,20

15-12-0,14

18-5-0,12

27-8-0,16

28-12-0,16

38-10-0,14

38-16-0,22

63-15-0,22-1

15-14-0,12

18-6-0,22-1

27-10-0,14

38-2-0,12

38-10-0,16

42-2-0,12

78-10-0,16

15-16-0,12

18-10-0,12

21-18-0,18

38-8-0,16

38-10-0,22

52-14-0,22



15-18-0,12

18-10-0,14

27-8-0,14

38-8-0,22

38-12-0,16

52-17-0,16



12Х18Н10Т ТУ 25.2472.0068-88

38х20х0,12

12Х18Н10Т ТУ3-2678-92

45х17х0,16

12Х18Н10Т ТУ 25.02.110.736-78

12,7х5х0,15

15х10х0,14

15х12х0,14

18х6х0,12

38х12х0,16

52х14х0,16

78х10х0,16

15х10х0,12

15х12х0,12

15х14х0,14

18х10х0,12



12Х18Н10Т ТУ 35-19-23-88

65х10х0,10

ЛАНКМЦ ГУ 7.090.027

14х10х0,12

ЛАНКМЦ ТУ 25-2472.0067-88

14х10х0,06

БрБ2 ГОСТ 21482-76

11х10х0,16

18х10х0,12

22х10х0,25

28х4х0,25

28х16х0,16

38х6х0,16

42х10х0,12

11х12х0,12

18х12х0,12

22х16х0,12

28х5х0,1

30х16х0,12

38х6х0,20

48х10х0,12

14х6х0,12

20х4х0,16

22х16х0,16

28х5х0,12

34х4х0,12

38х6х0,25

48х10х0,16

14х10х0,08

20х10х0,08

24х5х0,09

28х6х0,12

34х6х0,12

38х8х0,08

55х6х0,16

14х10х0,10

20х10х0,10

25х6х0,08

28х6х0,16

34х6х0,16

38х8х0,12

55х6х0,20

14х10х0,12

20х10х0,12

25х6х0,10

28х6х0,20

34х6х0,20

38х8х0,16

55х6х0,25

14х12х0,12

20х10х0,16

25х6х0,12

28х6х0,25

34х6х0,25

38х10х0,16

55х16х0,08

16х10х0,08

22х6х0,08

25х6х0,16

28х8х0,12

34х8х0,20

38х16х0,12

55х16х0,20

16х10х0,10

22х6х0,10

25х10х0,08

28х10х0,12

34х10х0,16

38х16х0,16

75х10х0,16

16х10х0,12

22х6х0,12

25х10х0,16

28х10х0,16

34х10х0,20

38х16х0,20

75х10х0,20

18х6х0,08

22х8х0,16

28х4х0,12

28х10х0,25

34х10х0,25

42х4х0,12



18х6х0,12

22х10х0,12

28х4х0,16

28х12х0,16

34х16х0,10

42х10х0,08



18х6х0,16

22х10х0,16

28х4х0,20

28х16х0,12

38х6х0,08

42х10х0,10



БрБ2 ТУ 25.02.110738-78

21х8х0,11

08х18Н10Т ГОСТ 22388-90

16х16х0,12

28х12х0,16

38х8х0,12

38х10х0,12

38х10х0,22

38х12х0,22

52х14х0,22

27х10х0,16

38х6х0,12

38х8х0,14

38х10х0,14

38х12х0,16

52х14х0,16

63х9х0,16

27х12х0,14

38х6х0,14



08х18Н10Т ТУ 3-2678-92

45х17х0,16

08Х18Н10Т ТУ 35-1923-88

65х10х0,10

08х18Н10Т ГОСТ 21482-76

30х10х0,12

38х16х0,16

42х16х0,12

48х8х0,16

60х22х0,16

65х10х0,25

65х16х0,16

38х10х0,12

42х12х0,12



08Х18Н10Т ТУ 25.2472.0068-88

38х20х0,12

08Х18Н10Т ТУ 25.02.110736

38х12х0,16
